带多孔结构的盘形负压吸盘结构设计

　　这类盘形带孔的吸附类零件，常应用在轻工物料搬运、小型工件定位吸附的场景中，比如薄型板材上下料工位、小型电子元件拾取工位，也可配套在小型真空吸附工作台面上作为分散吸附点的接触端，相比单孔直吸的吸盘，多孔结构能让负压作用在接触面上的分布更均匀，避免薄软工件被单点负压拉扯产生局部形变，也能在工件表面存在微小不平整时，通过多组通孔维持稳定的负压通路，减少因局部漏气导致的吸附力骤降问题。

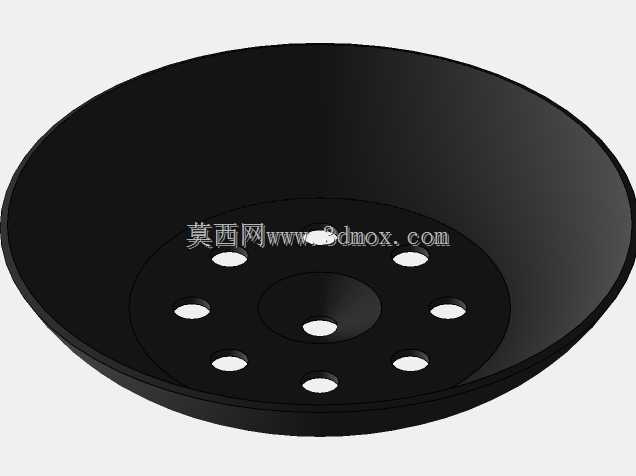

　　从结构设计逻辑来看，整体采用浅凹面的盘形轮廓，外缘做了圆滑过渡处理，避免接触工件时刮伤工件表面，中心位置设置的沉孔是用于配套安装气嘴或者连接负压管路的接头，沉孔的深度和直径需要匹配常用的快插接头规格，保证安装后接头端面和盘体内腔齐平，不会突出到吸附接触面一侧影响贴合效果。围绕中心沉孔环形排布的8个通孔，孔径经过匹配计算，既不会因为孔径过大导致负压建立速度过慢，也不会因为孔径过小容易被工件表面的微小碎屑堵塞，孔位的环形排布间距均匀，保证每个孔位对应的吸附区域压力差一致，不会出现局部吸附力不足的偏移问题。

　　设计过程中需要重点控制盘体的厚度，过薄的盘体在负压作用下会产生向内的凹陷形变，导致外缘和工件表面的贴合度下降，出现漏气；过厚则会增加零件重量，也会提升材料成本，常规应用场景下盘体壁厚取1.5-2mm即可满足负压工况下的刚度需求，外缘的圆角半径取0.3-0.5mm，既能避免锐边，也不会因为圆角过大减少有效吸附接触面积。安装边界上，这类吸盘通常采用中心接头连接的方式，不需要额外的法兰安装边，整体外径根据所需吸附力大小匹配，常规小负载场景下外径在60-80mm区间即可满足0.5-2kg的工件吸附需求，安装时只需要保证中心气路的同轴度，避免管路弯折影响气流通畅即可。

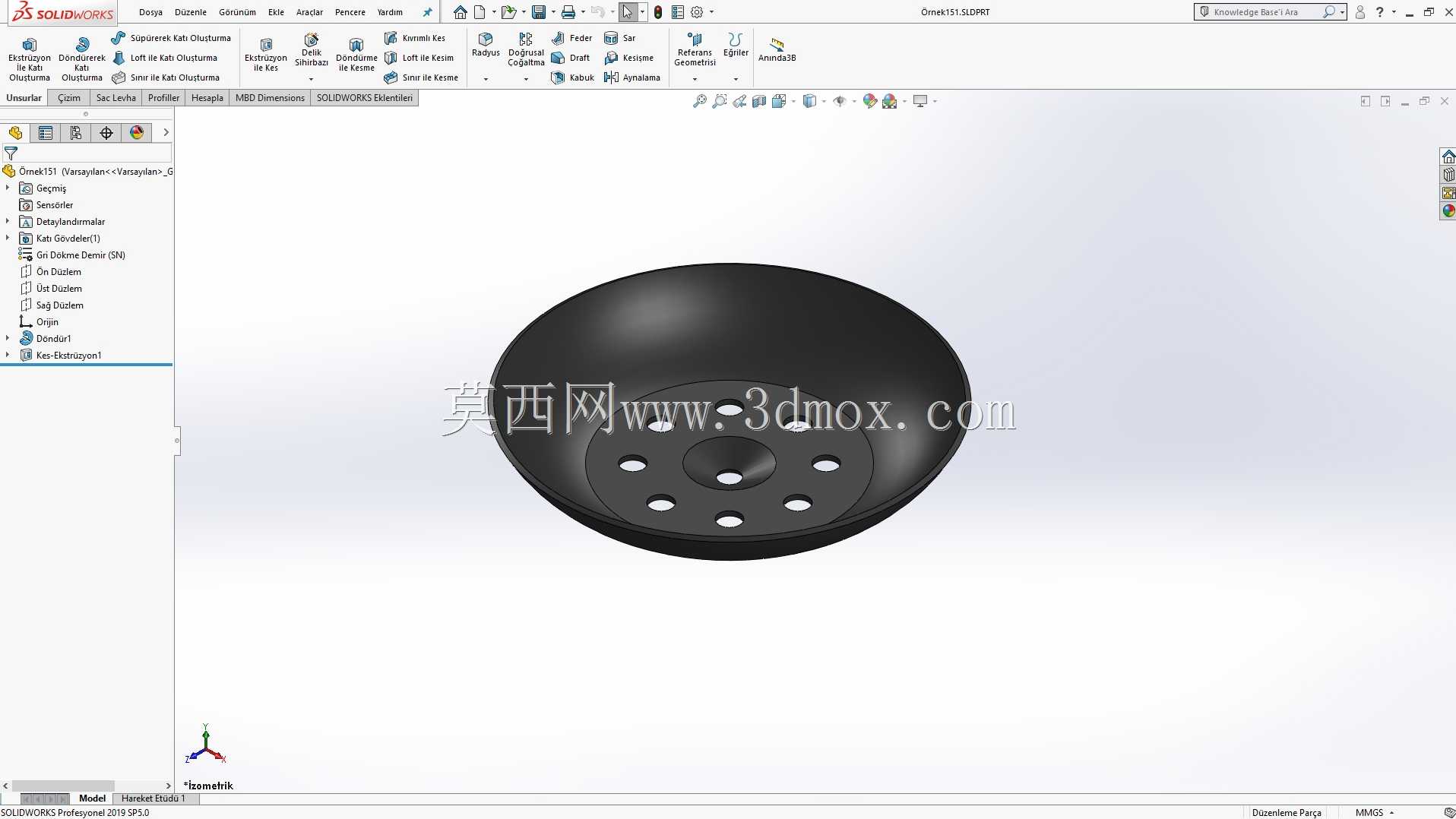

　　实际使用中，这类吸盘的接触面可以根据接触工件的材质选择配套的表面处理，如果是接触光滑的玻璃、塑料工件，可以在盘体接触面覆一层薄硅胶层提升密封性，如果是接触金属板材，直接采用硬质工程塑料或者金属材质的盘体即可，多孔结构的设计也预留了一定的容错空间，即使个别孔位被碎屑临时堵塞，剩余的孔位依然可以维持足够的吸附力，不需要频繁停机清理，能提升连续作业的稳定性。在建模过程中，需要注意所有孔位的拔模角度，若采用注塑工艺生产，通孔和中心沉孔都需要顺着脱模方向设置不小于0.5度的拔模斜度，避免生产时出现粘模问题，盘体的凹面曲面需要保证曲率连续，避免出现局部凸起导致的贴合间隙，所有棱边都做倒钝处理，避免生产和装配过程中划伤操作人员。
