弧形带安装底座长条防护盖板结构

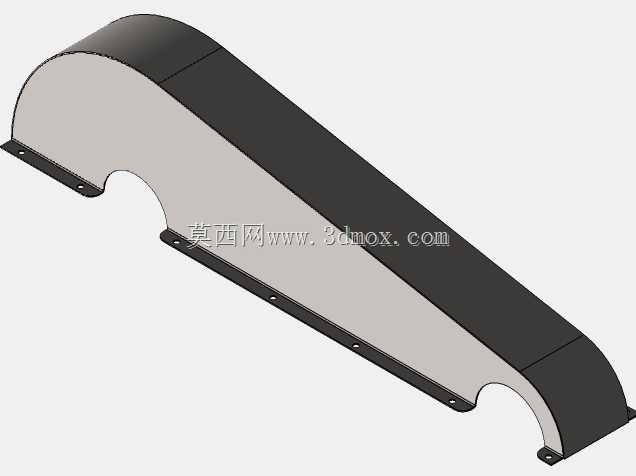

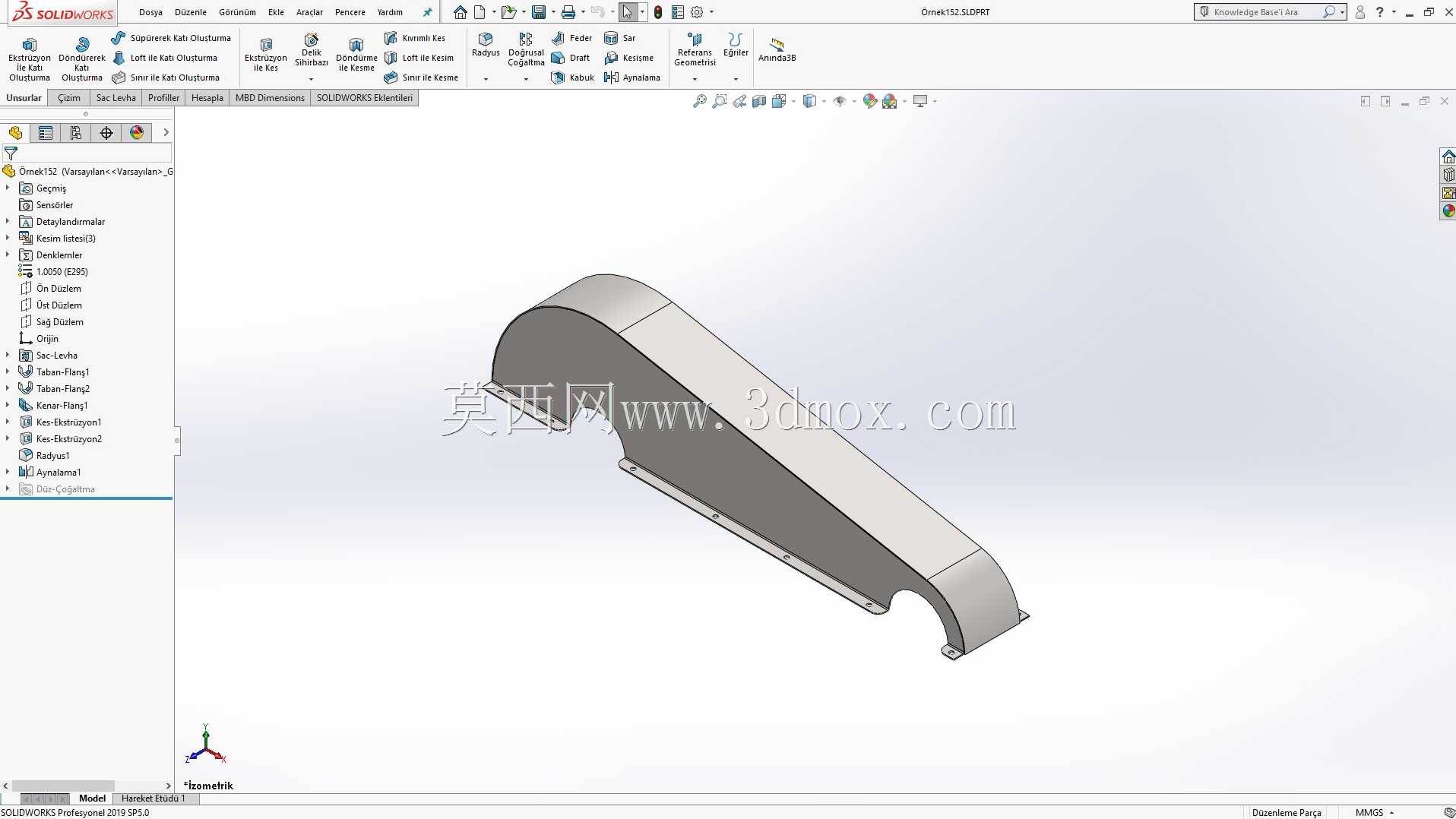

　　这类弧形长条防护盖板，多应用在各类输送线侧边、长轴传动机构外侧、设备外露运动部件的防护场景中，核心作用是隔绝人员肢体与内部运动构件的接触风险，同时避免生产过程中碎屑、粉尘落入传动配合位置，降低机构卡滞、磨损的概率。从结构形态来看，整体采用长条形渐变弧面设计，上端为封闭圆弧过渡，下端延伸出带安装孔的平直固定边，安装边沿长度方向均匀布置固定孔位，可直接通过螺栓与设备机架的安装面贴合锁紧，不需要额外设计转接支架，适配多数型钢焊接机架、铝型材拼装机架的安装平面。设计过程中优先考虑了安装边界的适配性，整体宽度方向的外轮廓不超出安装边的投影范围，长度方向可根据实际防护区域的尺寸做等比例延伸调整，弧面的曲率半径经过反复校核，

　　既保证罩壳自身的结构刚度，避免薄板结构受外力碰撞出现凹陷变形，又不会过度占用设备周边的操作空间，不会对设备旁的操作人员通行、常规维护操作造成干涉。弧面与下端安装边的过渡位置采用小圆弧折弯处理，不存在尖锐的棱角边，能避免安装、维护过程中划伤操作人员的肢体，符合机械安全设计的基本要求。从功能特性上看，这种一体折弯成型的罩壳结构，没有多余的拼接焊缝，整体密封性更好，针对有切削液喷淋、粉尘飘散的加工场景，能有效阻挡液体、粉尘进入内部防护区域，保护内部的传动轴承、同步带、链轮等易受污染的零部件。安装孔位采用长圆孔与圆孔组合的布置方式，可补偿机架加工过程中存在的孔位误差，降低现场安装的对位难度，不需要对安装面做二次修配就能完成固定。

　　在实际选型应用中，需要先确认被防护机构的最大外轮廓尺寸，保证罩壳内壁与内部运动部件之间预留至少10mm的安全间隙，避免设备运行过程中运动部件与罩壳内壁发生摩擦碰撞；同时要根据应用场景的环境要求选择对应的板材厚度，常规轻载防护场景选用1.5mm厚度的冷轧钢板即可满足刚度要求，若应用在有重物磕碰风险的重载车间场景，可将板材厚度提升至2mm，同时在罩壳内侧间隔布置加强筋，进一步提升整体抗变形能力。这类护罩的拆卸流程也十分便捷，仅需要松开安装边上的固定螺栓即可整体取下，不需要拆解周边的其他设备部件，能大幅降低后期设备维护、内部构件检修的时间成本。针对有外观要求的设备场景，还可在罩壳表面做喷塑、喷漆处理，颜色可与设备主体色调保持一致，兼顾防护功能与设备整体外观的协调性。
