锥螺旋传动啮合转子结构设计

　　这类锥螺旋结构的转子，常见于容积式流体输送设备、变传动比啮合传动机构当中，和常规圆柱螺旋构件不同，其螺旋齿面沿轴向呈锥度收敛形态，能够在有限安装空间内实现大扭矩的渐进式啮合传动，同时兼顾流体介质的逐级增压输送需求。从实际应用场景来看，这类构件既可以作为螺杆式膨胀机的核心啮合转子，在低品位余热回收系统中完成高压工质的膨胀做功过程，也可适配在小流量高扬程的容积式泵体内部，通过螺旋齿槽的容积变化完成粘稠介质、含颗粒介质的平稳输送，避免离心泵输送高粘度介质时效率骤降的问题。

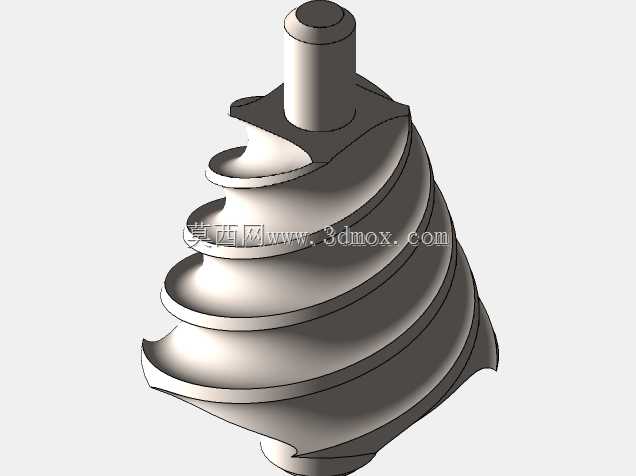

　　设计这类构件时，首先要确定的是安装端的轴段配合尺寸，图中顶端的圆柱轴段是核心安装基准，需要和配套的轴承内圈、传动联轴节形成过盈配合，轴段的长度要预留轴承安装位、密封件安装位以及轴向锁紧的螺母空间，避免装配时出现轴向窜动的问题。螺旋段的锥度取值需要结合实际传动比或者流体增压比来确定，锥度过大会导致齿面啮合时接触应力集中，加速齿面磨损，锥度过小则无法实现预期的变径传动或者增压效果，通常会根据啮合配对件的中心距、安装倾角来反复修正螺旋母线的轨迹。

　　齿形的设计是整个构件的核心，螺旋齿的法向齿厚要沿锥面渐变调整，保证啮合过程中齿面的接触线连续，避免出现困油或者传动冲击的问题。和等导程圆柱螺旋不同，锥螺旋的导程需要随锥径变化做非线性修正，保证每个啮合位置的齿侧间隙均匀一致，否则在高速运转时会出现周期性的振动噪音，严重时甚至会出现齿面卡滞、咬死的故障。齿根部位要做足够的圆角过渡，避免应力集中导致的转子断裂，尤其是在传递大扭矩的工况下，齿根的圆角半径不能小于齿厚的八分之一，同时要保证螺旋面的表面粗糙度达到Ra1.6以下，降低啮合过程中的摩擦损耗。

　　从安装边界来看，这类锥螺旋转子的大端直径决定了配套腔体的最小内径，安装时要保证转子轴线和腔体轴线的同轴度误差控制在0.02mm以内，否则会出现齿面和腔体内壁的刮擦，破坏构件表面的处理层。转子的轴向定位要采用双锁紧结构，因为这类构件在运转过程中会承受持续的轴向推力，尤其是作为流体增压部件使用时，介质压差产生的轴向力会直接作用在转子轴段上，单螺母锁紧很容易出现松动移位，导致啮合间隙变化。

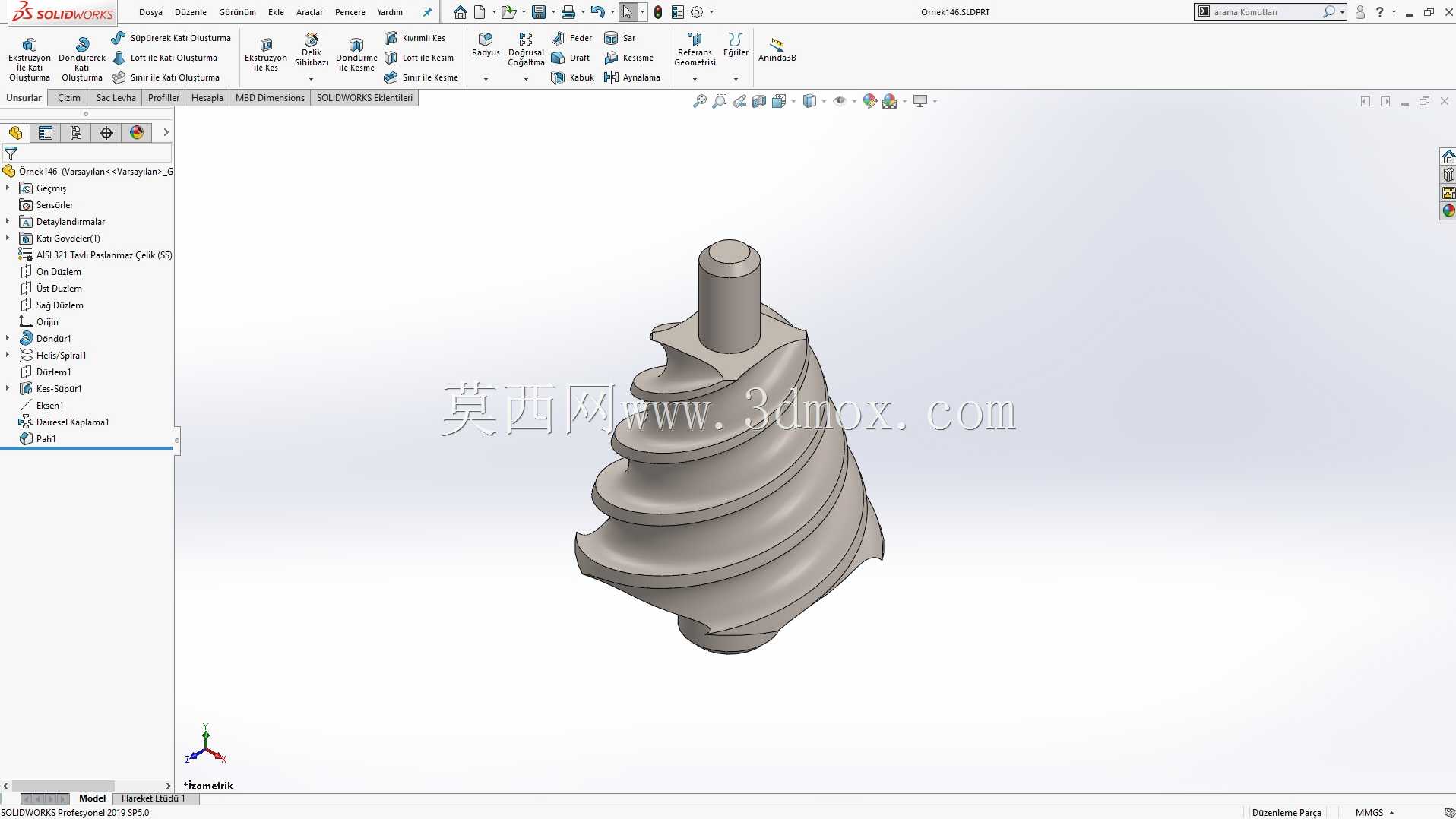

　　在实际选型适配时，还要考虑构件的材质匹配，如果是用于输送腐蚀性介质，螺旋面需要做硬化处理或者采用耐腐蚀合金材质，齿面硬度要达到HRC55以上，才能保证长期运转的耐磨性。如果是用于传动啮合场景，配对的两个转子螺旋旋向相反，齿形参数要做共轭匹配，保证传动过程中速比波动控制在允许范围内，避免输出端的转速脉动影响后续设备的运行稳定性。这类结构相比传统的圆柱齿轮传动，具备运转平稳、噪音低、承载能力强的特点，在空间受限的紧凑型传动场景、小体积流体设备中具备不可替代的应用优势，建模过程中需要重点校验螺旋面的连续性，避免出现曲面褶皱、齿面干涉的问题，加工时通常采用五轴联动铣削完成螺旋面的成型，后续还要做动平衡校正，保证高速运转时的振动值符合行业标准要求。
