电梯配套弧形槽式承载斗结构设计

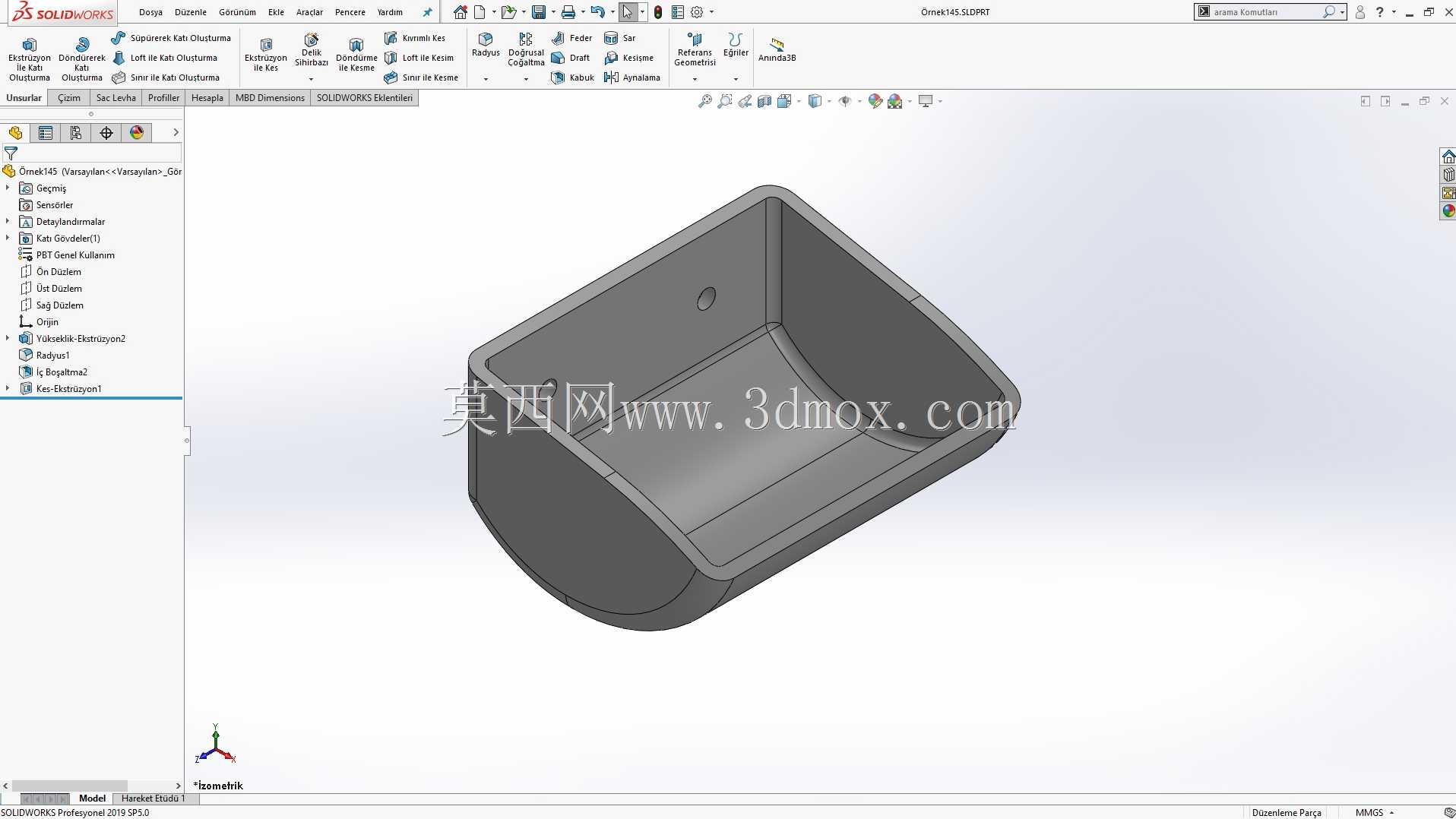

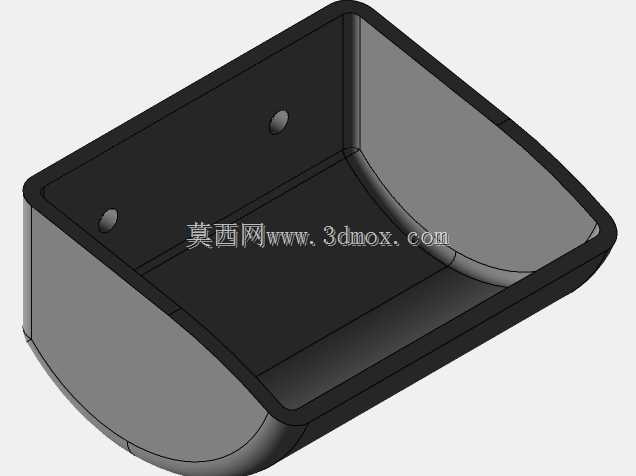

　　日常在电梯井道维保、轿厢附属配件安装场景里，这类弧形槽式承载斗是很常见的配套结构件，很多刚接触电梯结构设计的工程师容易忽略这类小部件的细节设计，实际投用后很容易出现积灰难清理、边角磕碰变形、安装对位不准的问题。从结构形态来看，这个部件采用一端圆弧收边、三面围合的敞口槽型设计，圆弧端的曲率是匹配电梯对应安装位置的弧形接触面做的适配，安装时圆弧面可以完全贴合在电梯的弧形立柱或者轿底弧形边框上，不会出现安装缝隙，避免杂物从缝隙掉落进井道的安全隐患。直边侧的围板高度做了差异化设计，靠近安装基面的一侧围板高度略低，外侧围板高度高出15毫米左右，这个高度差是考虑到日常放置维保工具、小型配件时，外侧的高围板可以阻挡物品从临边滑落，

　　内侧低围板则方便操作人员拿取物品，不会被围板磕碰手腕。侧壁上预留的沉头安装孔位置做了局部加厚凸台，这个细节是很多新手建模时容易遗漏的，要是直接在薄钣金壁上打孔安装，螺丝锁紧时很容易造成钣金壁凹陷变形，时间长了螺丝松动会导致整个部件脱落，加了凸台之后，螺丝的锁紧力作用在凸台端面上，既可以保证安装面的平整度，也能分散锁紧应力，避免钣金变形。整个槽体的内部转角都做了R8的圆角过渡，没有直角死角，日常清理积灰、油污的时候，抹布可以直接擦到所有内壁位置，不会出现直角缝里卡杂物、清理不到位的问题，圆弧底部的曲面是顺着槽体长度方向做的微倾斜设计，倾斜角度只有2度，不会影响物品放置的稳定性，但是如果有液体不慎洒进槽内，

　　会顺着倾斜面流向预留的排水小孔，不会在槽内积液腐蚀钣金表面。从安装边界来看，这个部件的整体外轮廓尺寸控制在适配145规格电梯安装位的范围内，安装孔的中心距严格匹配电梯型材上的预留孔位，不需要现场二次打孔，直接用M6的沉头螺丝就可以完成固定，安装时部件最外侧的突出距离不超过电梯型材的外边缘，不会影响电梯门的正常开合，也不会在电梯运行过程中和井道内的其他部件发生刮碰。设计的时候特意把槽体的壁厚控制在2毫米，选用常用的冷轧钢板材质就可以满足承载要求，整体承重可以达到15公斤，足够放置日常维保用的扳手、螺丝刀、紧固件等小型工具，也可以临时放置电梯更换的小配件，不会因为承重不够出现变形。槽体的敞口边缘做了向内的卷边处理，卷边半径3毫米，

　　既可以提升整个槽体的结构刚性，避免敞口边缘受外力出现变形，也可以消除钣金切割后的锋利毛边，避免操作人员拿取物品时被边缘划伤。很多同类型的产品在设计时会把底部做成完全平面，实际安装在电梯的震动环境里，平面和安装基面之间如果有细微的不平整，长期震动会产生异响，这个设计在安装基面的一侧做了三个凸起的定位小凸点，安装时凸点先接触安装基面，锁紧螺丝后凸点产生微小变形，可以完全贴合安装面，消除震动产生的异响，也能让整个部件的安装更加稳固，不会因为电梯运行的长期震动出现螺丝松动的问题。
