C型槽式侧装连接支撑构件

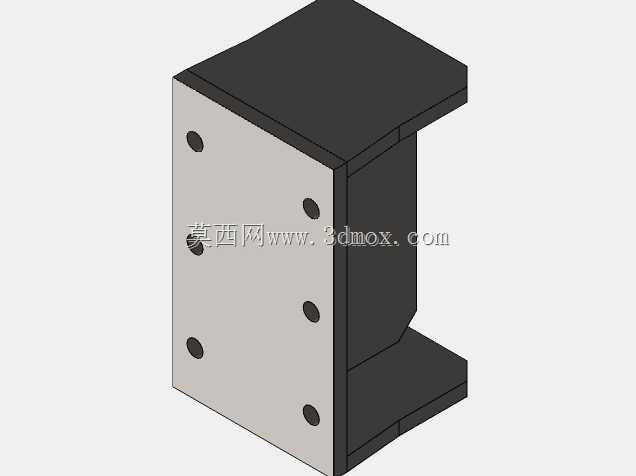

　　该构件属于侧装式槽型支撑连接结构，在自动化生产线机架搭建、仓储货架侧挂拓展、输送线侧边附件安装、设备外围防护栏固定等场景中应用广泛，主要承担垂直方向承重与水平方向限位的双重作用，可作为外挂功能模块的安装基座，也可作为两段型材之间的直角转接承载件，适配多类需要单侧固定、另一侧预留槽位容纳配套部件的装配需求。从结构设计逻辑来看，构件主体采用C型开口槽结构，开口侧可直接卡入待安装的条形配件、导轨条或者封边型材，无需额外预留大尺寸装配操作空间，在设备侧边狭窄安装区域内优势明显；安装基面为平整矩形钢板，板面上均匀分布多组圆形安装孔，孔位按照等间距阵列排布，可适配不同规格的螺栓紧固件，同时允许安装时根据实际对接位置做一定范围的孔位调整，

　　降低现场安装的对位精度要求。构件的槽体内侧做了等厚加强处理，槽壁与安装基面之间采用圆弧过渡衔接，避免直角连接处出现应力集中问题，在承受动态载荷或者长期静载时，可减少连接处的疲劳开裂风险；槽体的上下端面做了平齐铣平处理，当多段同规格构件需要沿垂直方向拼接时，端面可完全贴合，保证拼接后的整体直线度，无需额外加工修配。从安装边界来看，安装基面的宽度与槽体深度比例经过匹配设计，当采用规定规格螺栓完全锁紧后，构件可承受垂直于安装面方向的额定载荷，同时槽口方向可承受一定的侧向推力，不会出现槽体外翻变形的问题；构件整体的外轮廓无尖锐外凸棱角，所有安装孔均做了沉头处理，螺栓锁紧后头部不会突出基面，避免安装后出现刮擦操作人员、勾挂管线的安全隐患。

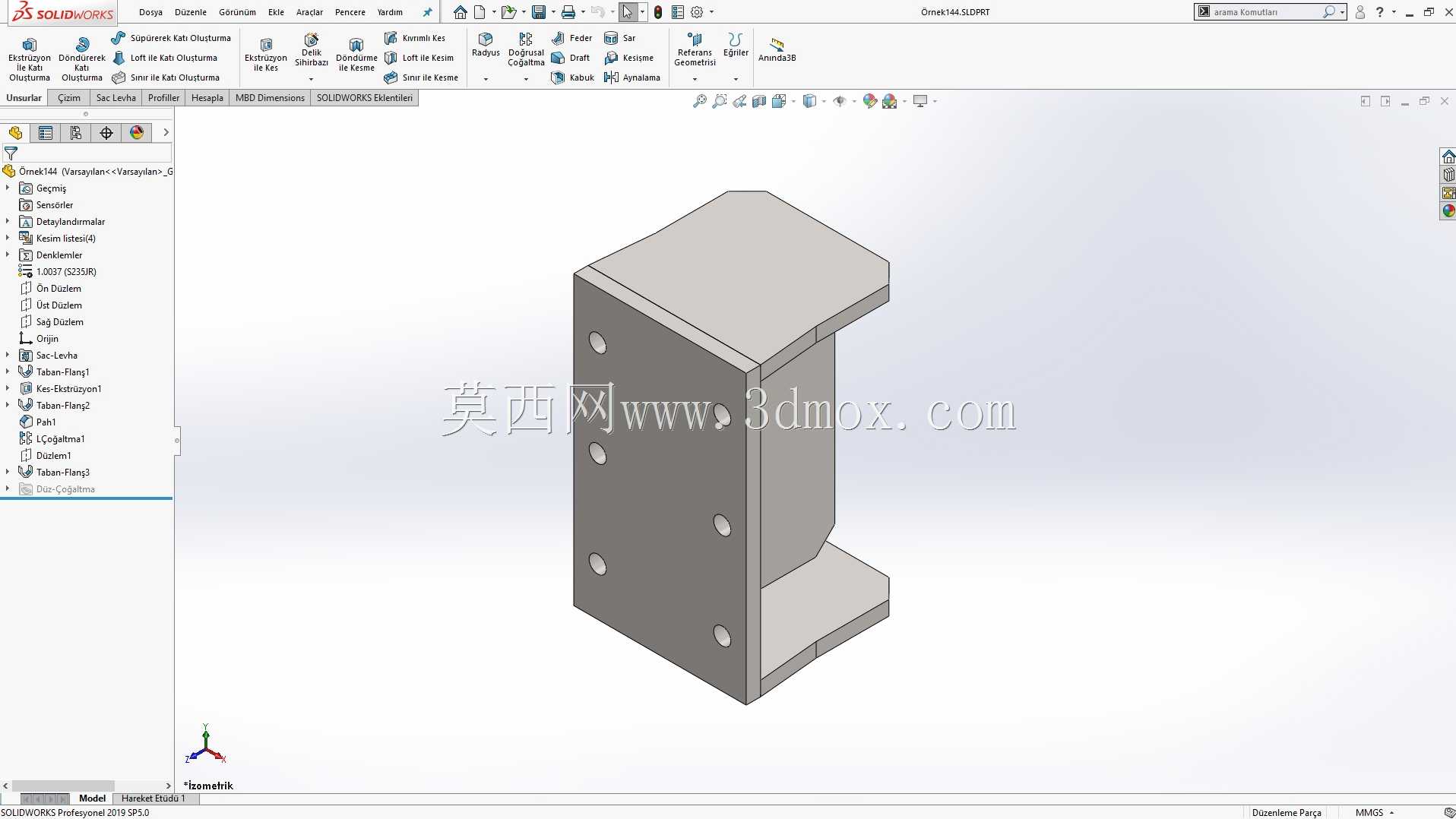

　　在实际选型应用中，该构件可搭配不同长度的螺栓适配不同厚度的安装基板，槽内可根据需求加装防滑垫片、缓冲胶条或者调整垫块，满足不同工况下的安装间隙调整需求；针对有防腐要求的应用场景，该结构可直接适配不锈钢板材加工，也可在普通碳钢加工完成后做镀锌、喷塑表面处理，不影响原有装配尺寸精度。在建模过程中，该结构的所有安装孔位均采用全约束尺寸定位，槽体的折弯半径、板材厚度参数均按照常规五金加工工艺设定，可直接导出工程图用于激光下料、折弯成型、钻孔加工，无需二次调整工艺参数；构件的装配基准面统一设定在安装基面的背面，在整机装配模拟时，可直接将基准面与设备主框架的安装面对齐，快速完成虚拟装配，验证与周边部件的干涉情况，提前排查安装空间不足、孔位错位等实际装配中可能出现的问题。
