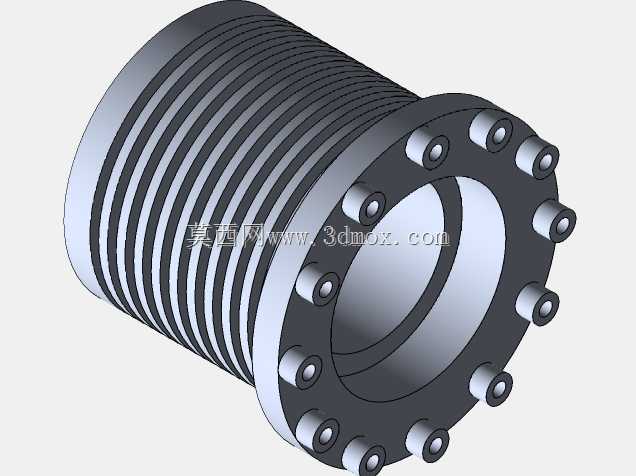

带法兰端外螺纹中空连接筒体结构

　　这类带法兰端的外螺纹中空筒体，多应用在流体管路接驳、液压系统油路转接、气动回路终端固定这类需要兼顾密封承压与轴向定位的场景里，日常做液压站布管、小型气动设备气路排布时经常会用到这类结构件。从结构设计逻辑来看，筒体外侧的连续外螺纹段主要用来和配套的锁紧螺母、内螺纹接口配合，实现轴向位置的微调与预紧，螺纹段的长度预留了足够的调节余量，能适配不同厚度的安装面板或者密封垫片压缩量需求，避免出现螺纹啮合长度不足导致的连接松脱、密封失效问题。端部的法兰盘沿圆周均匀布置了多个螺栓孔，这些孔位的分度圆直径、孔径都是按照对应压力等级的法兰连接标准做的匹配设计，安装时可以通过周向均布的螺栓实现端面的均匀压紧，配合端面的密封槽放置O型圈或者平垫片，

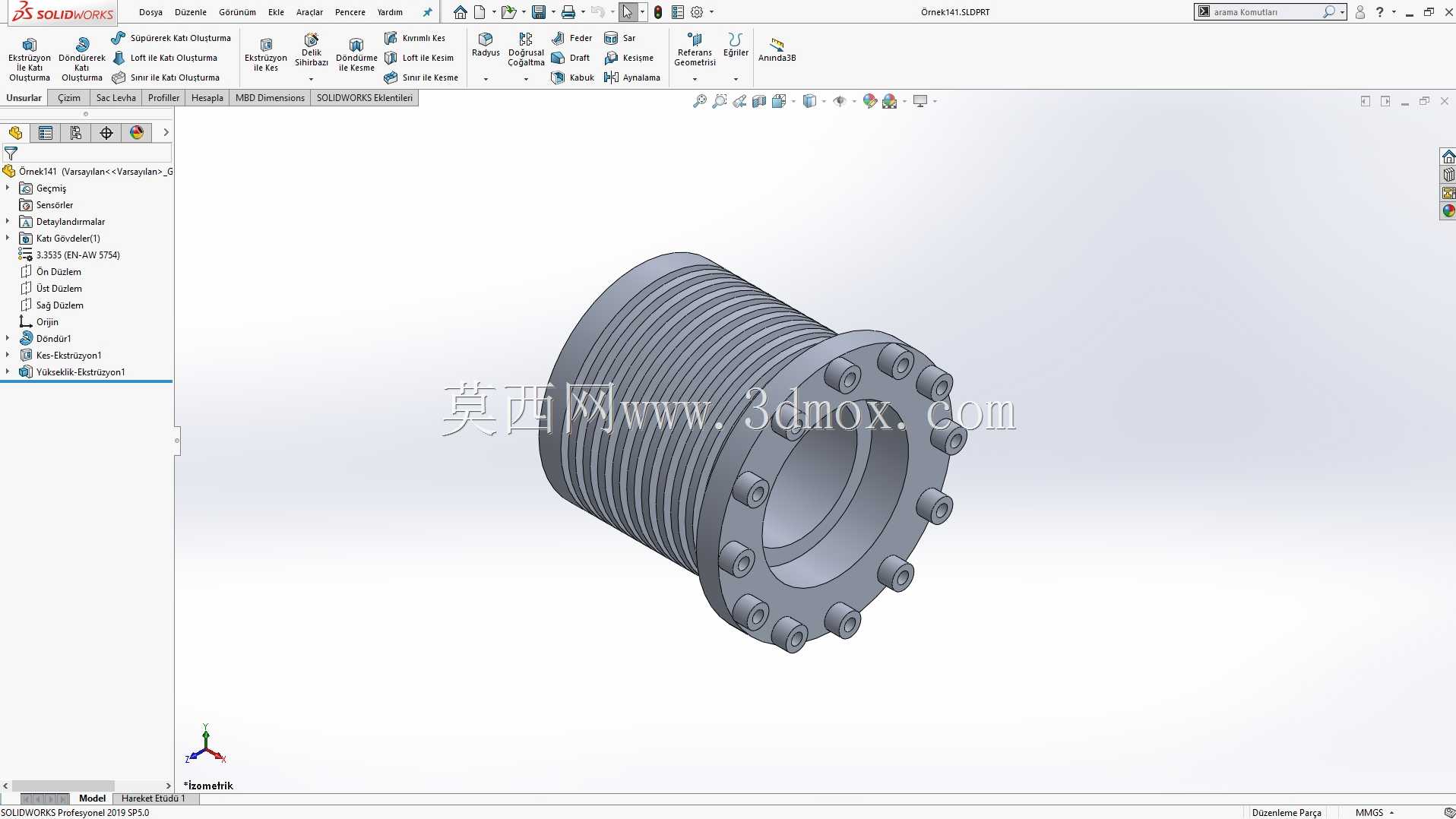

　　就能保证端面连接的密封性，不会出现介质渗漏的情况。筒体的内孔是贯通式设计，内孔的直径根据通流需求做了匹配，内壁的粗糙度要求控制在合理范围，既不会因为内壁过于粗糙增大流体输送的阻力，也不会过度提高加工成本，对于输送常规压力的液压油、压缩空气或者低压水介质都能适配。做这个结构的三维建模时，首先要确定内孔的通径参数，根据通径反推筒体的壁厚，壁厚要满足对应工作压力下的强度要求，避免承压时出现筒体鼓胀或者破裂的问题；外螺纹的参数要和配套的接口螺纹完全匹配，螺纹的收尾段做了退刀槽设计，方便螺纹加工时退刀，也能保证螺母可以拧到靠近法兰的位置，不会出现螺纹末端干涉导致螺母无法锁紧的情况。法兰端的螺栓孔位置要严格做周向均布，

　　每个孔的中心到筒体轴线的距离要保持一致，避免安装时螺栓孔错位无法穿装，法兰盘的厚度也要根据螺栓预紧力的大小做核算，防止螺栓拧紧时法兰出现翘曲变形，影响端面密封效果。安装边界方面，这类零件安装时需要注意，螺纹段穿过安装位之后，锁紧螺母的拧紧力矩要控制在合理范围，既要保证螺纹连接不松脱，也不能因为力矩过大导致螺纹滑牙或者筒体变形；法兰端对接时，各个螺栓的拧紧要按照对角顺序逐步加压，保证端面的垫片受力均匀，不会出现局部压溃或者密封不严的问题。另外筒体的外圆和法兰端面的垂直度要控制在形位公差要求范围内，不然安装之后会出现筒体偏斜，和对接的管路不同轴，长期运行会产生附加的弯曲应力，影响连接件的使用寿命。这类结构相比普通的直通螺纹接头，

　　多了法兰端的刚性连接面，在需要承受一定侧向力、或者连接位置需要更高密封可靠性的场合，比单纯的螺纹连接稳定性更好，也能承受更高的工作压力，在小型液压设备、自动化生产线的气路终端、小型流体输送设备的管路接口位置都有广泛的应用。建模过程中对于螺纹部分，如果是做装配干涉检查，可以用简化的装饰螺纹线来降低模型的文件体量，如果是做加工工艺仿真或者有限元受力分析，就需要画出真实的螺纹牙型，保证分析结果的准确性；法兰上的螺栓孔可以通过圆周阵列的方式生成，阵列时要注意孔的数量和分度角度的准确性，避免出现孔位偏差导致装配失败。
