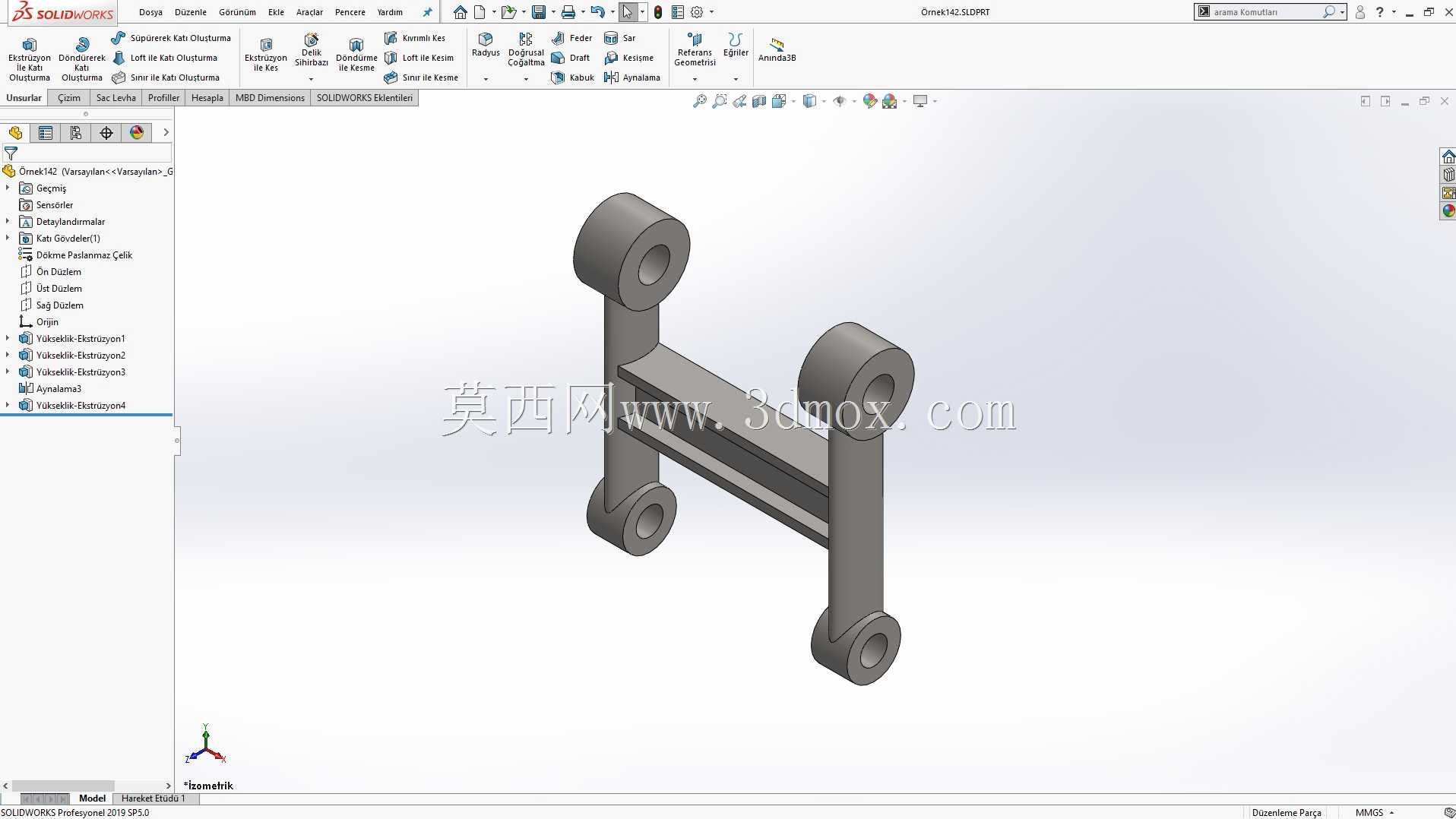

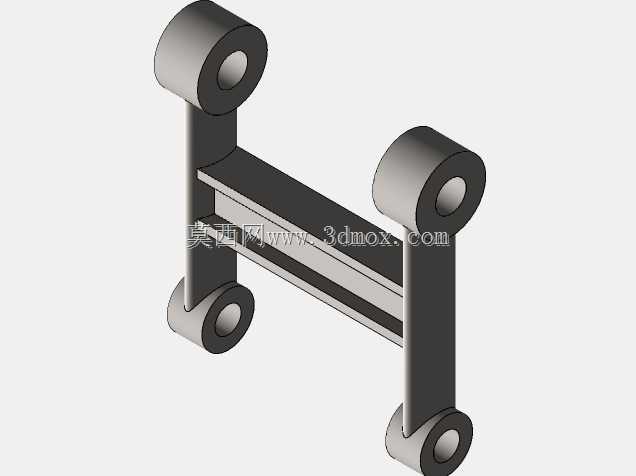

双列平行铰接连杆支撑结构件

　　该构件属于平行四连杆机构的核心组成单元，常见于需要保持执行端水平姿态的升降、平移类设备中，比如轻型物料举升台、可调角度工装托架、自动化产线的间距调节模组、医疗康复设备的姿态调整臂等场景，核心作用是在机构运动过程中，约束两端安装面始终保持平行，避免连接的工装或工件出现角度偏转，保障动作过程的姿态稳定性。从结构设计来看，构件采用左右对称的双竖臂布局，每根竖臂上下两端都集成了同轴的铰接耳孔，两组竖臂之间通过中间的横向连接梁刚性固定，这种双列平行布局相比单根连杆，能大幅提升抗侧向扭转的能力，避免机构在承受偏载时出现连杆扭曲、铰接卡滞的问题。两端的铰接孔均设计为等直径通孔，适配标准圆柱销、带肩铰制孔螺栓或者自润滑衬套的安装，

　　孔位的同轴度公差在建模时按照IT7级精度控制，确保装配后铰接转动灵活无卡滞，同时不会出现过大的径向窜动。中间的连接梁采用矩形截面结构，相比等截面积的圆梁，抗弯截面模量更高，能在控制整体重量的前提下，提升两根竖臂之间的连接刚性，避免竖臂在受拉压载荷时出现外张或内收的变形。设计过程中，首先根据机构的行程需求确定了上下铰接孔的中心距，这个尺寸直接决定了连杆摆动时的活动范围，中心距过大会导致机构整体占用空间增加，过小则会让摆动角度过大，增加铰接处的受力载荷。横向连接梁的位置设置在竖臂中部偏下的位置，避开了铰接孔的应力集中区域，同时让梁的受力分布更均匀，避免在梁与竖臂的焊接或一体成型连接处出现应力断裂风险。所有铰接孔的端面都做了0.

　　5mm的倒角处理，既方便装配时销轴的导入，也能去除机加工后的锐边，避免安装时划伤操作人员或者损坏配套的衬套密封件。从安装边界来看，构件的整体宽度由两根竖臂的外侧间距决定，这个尺寸需要和配套的安装座槽宽匹配，预留单边0.2-0.3mm的装配间隙，避免运动时出现侧面摩擦；上下铰接孔的中心距公差控制在±0.05mm以内，确保和另一侧配对的连杆长度一致，避免机构运动时出现过约束或者运动轨迹偏移。铰接孔的内径尺寸按照常用的铰接销轴系列设计，可直接选配标准规格的销轴和锁紧件，无需额外定制非标连接件，降低整机的装配和维护成本。构件的壁厚设计兼顾了强度和轻量化需求，竖臂和连接梁的壁厚均匀，避免注塑或铸造加工时出现缩孔、变形等缺陷，

　　若采用金属材质加工，均匀壁厚也能让热处理时的应力分布更均匀，减少热处理后的变形量。在实际应用中，这类连杆通常成组使用，两组相同的该构件配合上下两个安装平台，即可组成平行四边形升降机构，相比剪叉式机构，平行连杆机构的运动轨迹更平顺，铰接点数量更少，维护点更少，适合在载荷不大但对姿态保持要求高的场合使用。建模时对所有铰接孔的中心轴线都做了平行度约束，确保四个铰接孔的轴线全部平行，避免装配后出现转动卡滞的问题，同时对连接梁和竖臂的连接处做了圆角过渡，减少应力集中，提升构件的疲劳寿命，在反复交变载荷下不容易出现断裂失效。
