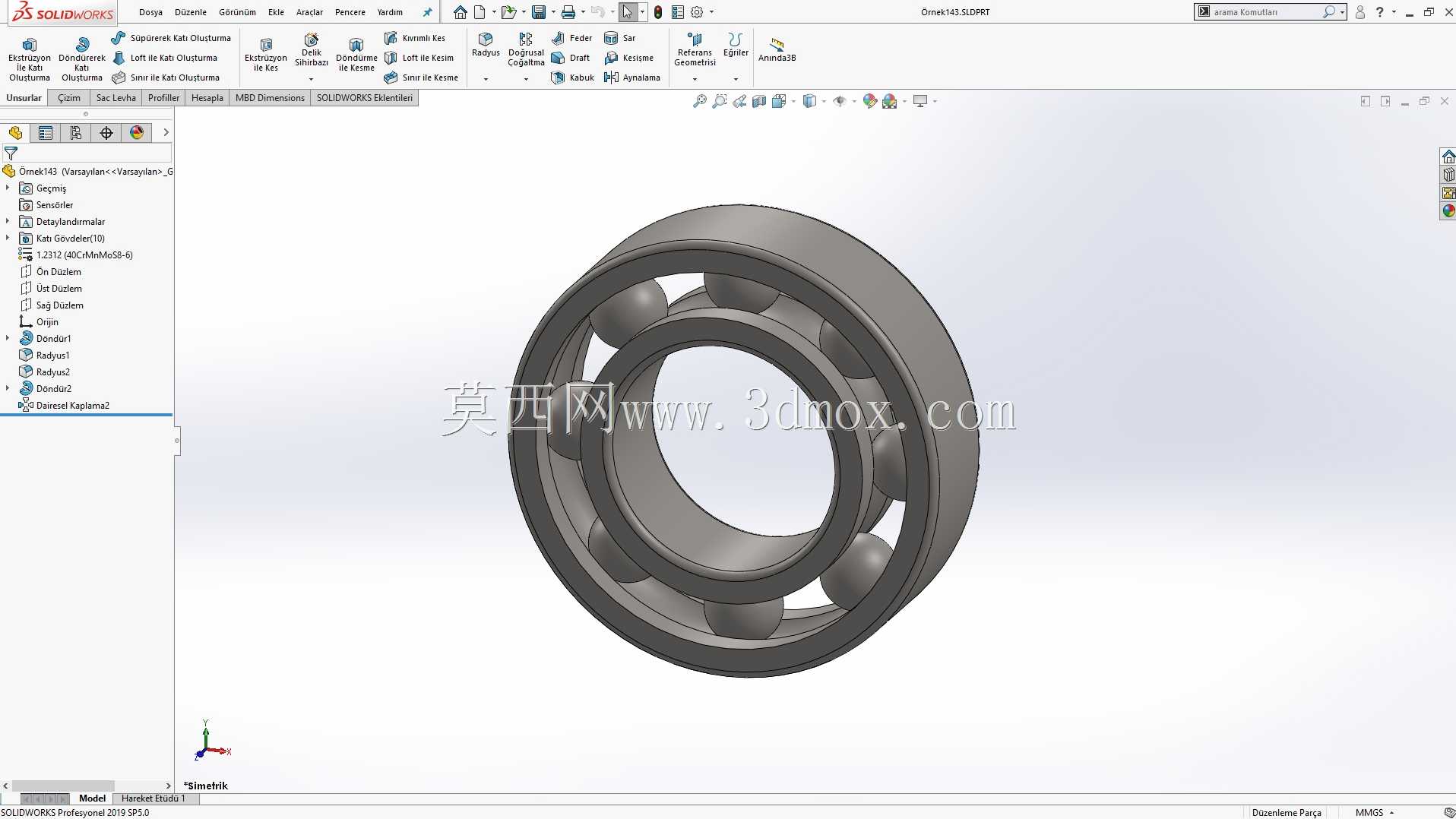

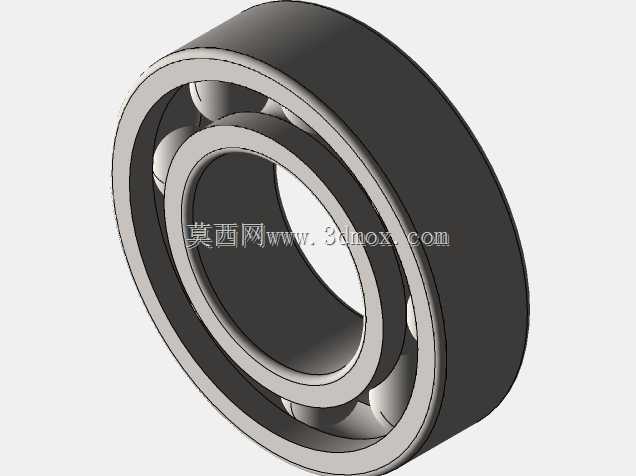

深沟球滚动轴承三维结构设计

　　在各类旋转传动系统中，这类深沟球结构的滚动轴承是应用覆盖范围极广的支撑部件，从普通民用家电的电机输出端，到工业生产线的输送辊筒支撑、机床主轴的辅助支撑位，再到中小型动力设备的传动轴定位，都能见到这类结构的身影。它的核心作用是在支撑旋转轴系的同时，将轴运转过程中的摩擦阻力降到最低，减少动力传递过程中的损耗，同时约束轴的径向与少量轴向窜动，保证轴上安装的齿轮、带轮等传动件始终处于正确的啮合位置，避免因轴系偏移引发的传动异响、零件偏磨甚至设备卡滞故障。

　　从结构设计逻辑来看，这个轴承采用最经典的深沟球构型，由内圈、外圈、滚动钢球、保持架四个核心部分组成。内圈与传动轴采用过盈配合安装，随轴同步旋转，内圈的滚道曲率与钢球球面曲率匹配，保证钢球滚动时的接触应力均匀分布；外圈通常安装在轴承座或者设备壳体的安装孔内，多为过渡或小间隙配合，起到固定支撑的作用，外圈滚道的沟道深度经过核算，既能保证钢球在承受径向载荷时不会脱出，又能预留足够的润滑脂存储空间。中间的滚动钢球作为承载滚动体，均匀分布在内外圈滚道之间，将传统滑动摩擦转化为滚动摩擦，大幅降低运转阻力，钢球的直径与数量直接决定了轴承的额定动载荷、静载荷上限，设计时需要根据轴系的实际受力情况匹配对应参数。保持架的作用是将每颗钢球等间距分隔，避免钢球在运转过程中相互接触碰撞产生额外摩擦与磨损，同时引导钢球在滚道内正常循环滚动，这个模型里的保持架采用浪形冲压结构，是中小型深沟球轴承最常用的保持架形式，重量轻、装配便捷，适合中低转速的常规应用场景。

　　从安装边界与尺寸适配角度，这类轴承的安装需要严格匹配轴径与座孔的公差带，内圈与轴的配合公差通常根据载荷类型选择，当内圈承受旋转载荷时选用k6、m6级别的过盈配合，避免内圈与轴之间出现相对滑动跑圈；外圈与座孔的配合当外圈承受固定载荷时可选用H7、J7级别的过渡配合，方便后期拆装维护。安装时的轴向定位也需要预留合理的热膨胀间隙，尤其是在工作环境温度跨度较大的场景，避免轴系受热伸长后轴承被轴向顶紧，引发额外的轴向载荷导致轴承提前失效。轴承的轴向尺寸需要匹配安装位置的轴肩与座孔挡肩高度，挡肩高度不能超过轴承内圈、外圈的倒角高度，否则会导致轴承无法安装到位，同时挡肩需要有足够的支撑面积，保证轴承端面受力均匀，避免运转过程中出现偏载。

　　在实际选型应用中，这类深沟球轴承除了承受纯径向载荷之外，还可以承受一定量的双向轴向载荷，在转速较高、不适合使用推力轴承的场景，也可以用这类轴承承担纯轴向载荷，相比其他类型的滚动轴承，它的结构最简单、制造成本最低、维护便捷，而且摩擦系数小、极限转速高，非常适合中等载荷、高转速的传动场景。设计建模过程中，需要严格保证滚道的曲率中心与轴承的旋转轴线重合，钢球与滚道的接触角符合设计要求，保持架的兜孔间隙控制在合理范围，既不能间隙过大导致钢球窜动，也不能间隙过小卡滞钢球的正常滚动。同时建模时需要还原轴承的倒角、圆角细节，这些工艺结构不仅是装配导向的需要，也能降低轴承热处理过程中的应力集中，提升零件的疲劳寿命。在装配验证环节，通过三维模型可以提前校验轴承与轴、轴承座、周边密封件、端盖的干涉情况，确认润滑通道的位置是否合理，避免实际加工装配时出现尺寸不匹配的问题，缩短设备的研发迭代周期。
