双铰接耳带侧支板机械连接支座结构

　　这类带双铰接耳的侧支板连接支座，在轻工输送线、小型工装夹具、非标自动化设备的连杆传动机构里十分常见，主要承担转动副连接与载荷传递的作用，一端通过底部的带孔支板完成与设备机架的固定，另一端的双平行铰接耳则穿装销轴，与摆臂、连杆或者气动元件的活动端形成可转动的铰接配合，能够将执行元件的直线输出转化为摆角动作，或是为活动构件提供稳定的旋转支撑点位。

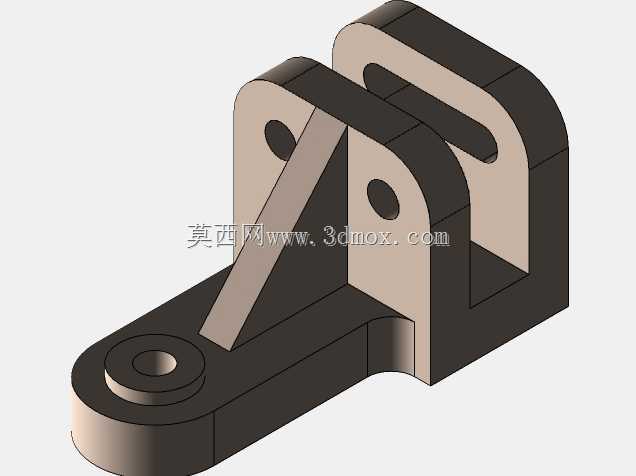

　　从结构设计逻辑来看，支座主体采用L型布局，竖直段的双铰接耳做了等厚平行设计，两耳片的同轴度是加工与建模时的核心控制项，若同轴度偏差超过0.05mm，穿装销轴后会出现卡滞、转动阻力过大的问题，长期运行还会造成耳片单侧偏磨，缩短构件使用寿命。两耳片之间预留的间隙宽度，需要匹配对接连杆的端部厚度，间隙过小会导致装配时连杆无法嵌入，间隙过大则会在传动过程中产生横向窜动，带来不必要的振动与冲击载荷。水平段的安装支板末端设置了带沉孔的安装孔，沉孔设计可以让内六角螺栓的头部完全埋入支板表面，避免螺栓突出干涉周边运动构件，安装孔的孔径比常用适配螺栓大0.5-1mm，预留现场安装时的位置微调余量，抵消机架焊接或者加工带来的位置误差。

　　在竖直段与水平段的转角位置，设置了三角形加强筋连接两个壁面，这一设计是为了弥补L型结构转角处的应力集中缺陷——当铰接耳承受径向载荷时，转角位置会承受较大的弯曲力矩，若无加强筋结构，长期交变载荷作用下很容易在转角处产生疲劳裂纹，加强筋的厚度设置为支板壁厚的0.8倍，既能够有效提升结构整体的抗弯刚度，又不会造成材料的冗余浪费，同时还能避免铸造或者3D打印过程中出现壁厚不均导致的缩孔、变形问题。铰接耳的端部做了圆弧过渡处理，而非直角切削，这一细节是为了减少应力集中，同时避免装配时尖锐边角划伤操作人员，也能减少对接连杆摆动过程中与耳片端部的剐蹭。

　　从安装边界来看，这类支座的整体外轮廓尺寸适配小型自动化设备的安装空间，水平支板的长度决定了铰接点与安装面的水平距离，竖直段的高度决定了铰接点的安装高度，建模时需要严格控制这两个尺寸的公差，否则会导致整个连杆机构的运动轨迹出现偏差，出现动作卡滞或者行程不足的问题。铰接耳上的销轴孔与底部安装孔的中心距是核心装配尺寸，直接决定了传动机构的力臂长度，影响执行元件的输出力矩匹配，设计时需要根据实际传动载荷核算销轴孔的直径，确保销轴的抗剪切强度满足工况要求，通常这类小型支座适配的销轴直径在8-12mm区间，能够承受数百牛的径向载荷，满足大部分轻工设备的传动需求。

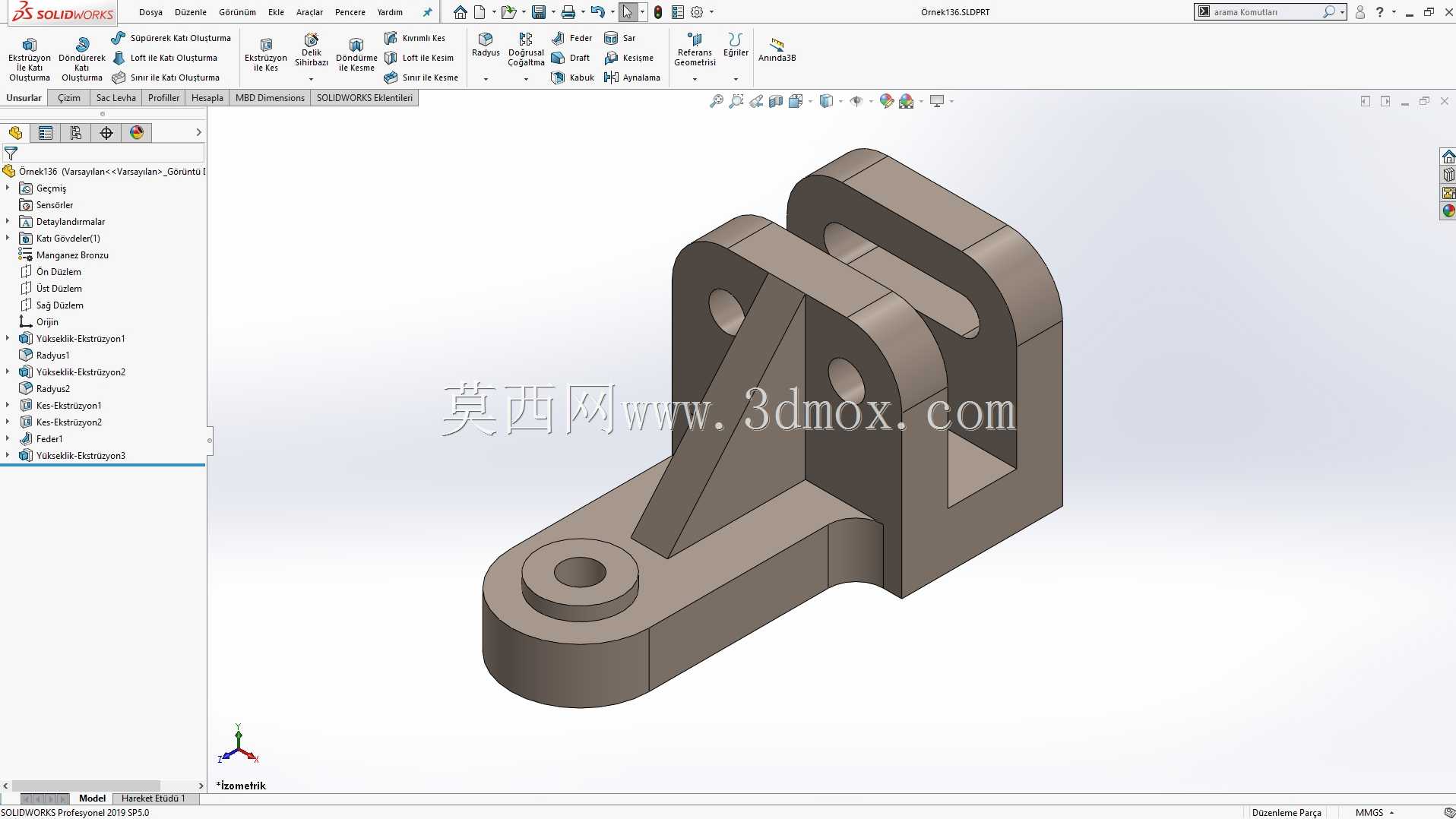

　　建模过程中，这类结构需要重点关注各个特征的拔模角度，若采用金属铸造工艺生产，所有竖直壁面需要设置1-2度的拔模斜度，方便脱模；若采用机加工方式生产，则要注意刀具可达性，铰接耳内侧的间隙宽度要大于铣刀直径，避免出现加工死角。同时所有棱边都需要做0.5-1mm的倒角处理，去除加工毛刺，提升装配的顺滑度。这类支座通常采用45号钢或者铝合金加工，载荷较大的工况下会选用45号钢并做调质处理，提升结构强度与耐磨性，载荷较轻、有减重需求的场景则会选用6061铝合金做阳极氧化处理，兼顾轻量化与防腐蚀性能。
