带定位凸台的异形机械安装支座结构

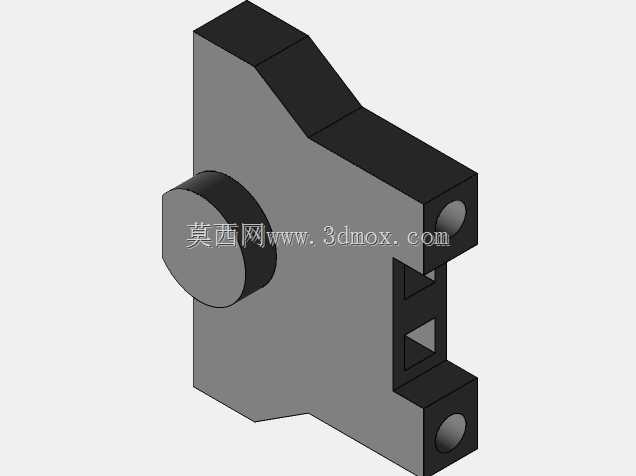

　　在非标自动化生产线的工位定位模块、小型专用机床的辅助支撑单元以及工装夹具的侧向连接结构中，这类带单侧圆柱定位凸台的异形安装支座是十分常见的连接承载构件，它的核心作用是在有限的安装空间内，同时完成相邻功能部件的径向定位与侧向承载，避免额外设计转接板带来的装配累积误差。从结构形态来看，主体采用非对称的L型弯折基体，单侧伸出的圆柱凸台与基体采用一体式加工成型结构，不存在拼接缝隙，在承受周期性侧向载荷时不会出现连接面错位的问题，基体上开设的两处沉头安装孔分别布置在凸台的上下对角位置，安装时可以穿过内六角螺栓将支座整体固定在设备的安装立板上，孔位的沉头深度刚好覆盖螺栓头部的高度，安装后螺栓端面不会突出基体表面，不会和相邻运动部件产生运动干涉。

　　设计这类支座的时候，首先要核算的是安装边界的限制条件，很多设备的侧向安装空间往往被走线槽、气动管路接头挤占，常规的方形支座无法避开这些周边构件，因此将基体的非安装侧做斜切收边处理，斜切面的角度刚好匹配周边管路的排布走向，既不会削减基体的整体承载截面，又能留出足够的管路排布空间。圆柱凸台的直径尺寸需要和相邻部件的定位孔做基孔制间隙配合，配合公差选H7/h6即可满足常规工位的定位精度要求，凸台的伸出长度不能超过相邻部件的定位孔深度，否则装配时两个部件的贴合面会出现缝隙，导致连接刚性下降。基体的厚度需要根据承载的侧向力大小核算，常规工况下15-20mm的厚度即可满足100kg以内的侧向静载荷承载要求，如果是承受冲击载荷的工位，需要在基体的弯折处增加三角加强筋结构，避免长期受载后弯折处出现应力开裂。

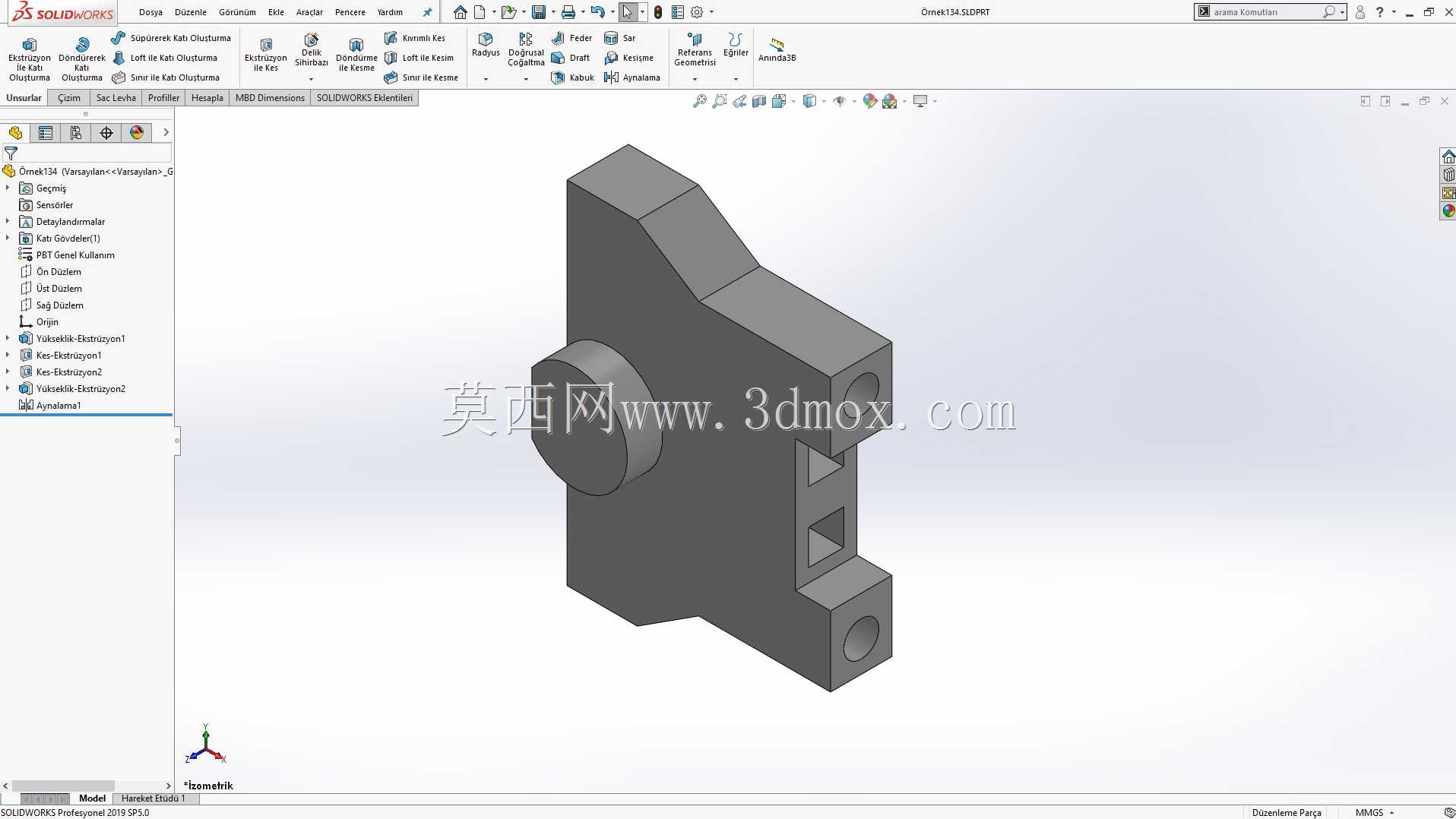

　　在实际装配场景中，这类支座往往不需要做额外的表面处理，采用45号钢调质处理后直接发黑即可满足车间内的防锈要求，如果是用在食品加工或者有耐腐蚀要求的工位，可以更换为304不锈钢材质加工，不需要做涂漆处理，避免漆层脱落污染生产物料。安装时需要先将圆柱凸台插入相邻部件的定位孔中，再对角拧紧两处安装螺栓，拧紧过程中要交替施加扭矩，避免单侧受力过大导致支座出现偏斜，影响定位精度。这类支座的结构没有冗余的设计特征，所有的型面都是为了满足安装空间避让、承载、定位三个核心功能，没有多余的装饰性结构，非常适合在紧凑空间的设备布局中使用，能够有效减少设备的整体外形尺寸，降低不必要的材料消耗。在三维建模过程中，需要重点关注凸台与基体衔接处的圆角处理，圆角半径不能小于2mm，避免铣削加工时出现刀具应力集中的问题，同时也能减少热处理过程中衔接处的应力开裂风险，安装孔的孔口需要做0.5mm的倒角处理，既方便螺栓顺利穿入，也能去除孔口的加工毛刺，避免装配时毛刺掉落进入设备运动副内部造成磨损。
