钣金折弯安装式设备防护壳体结构

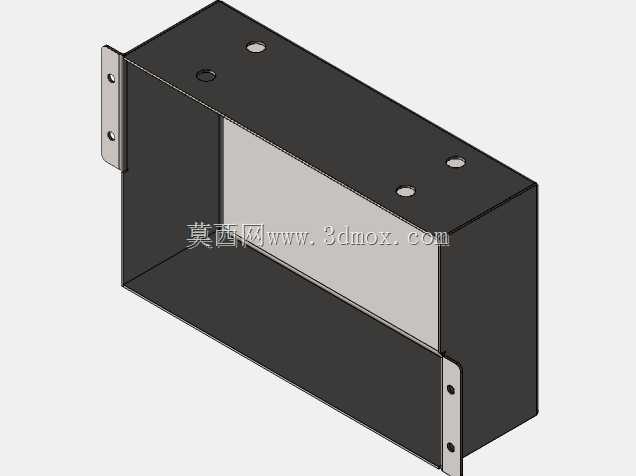

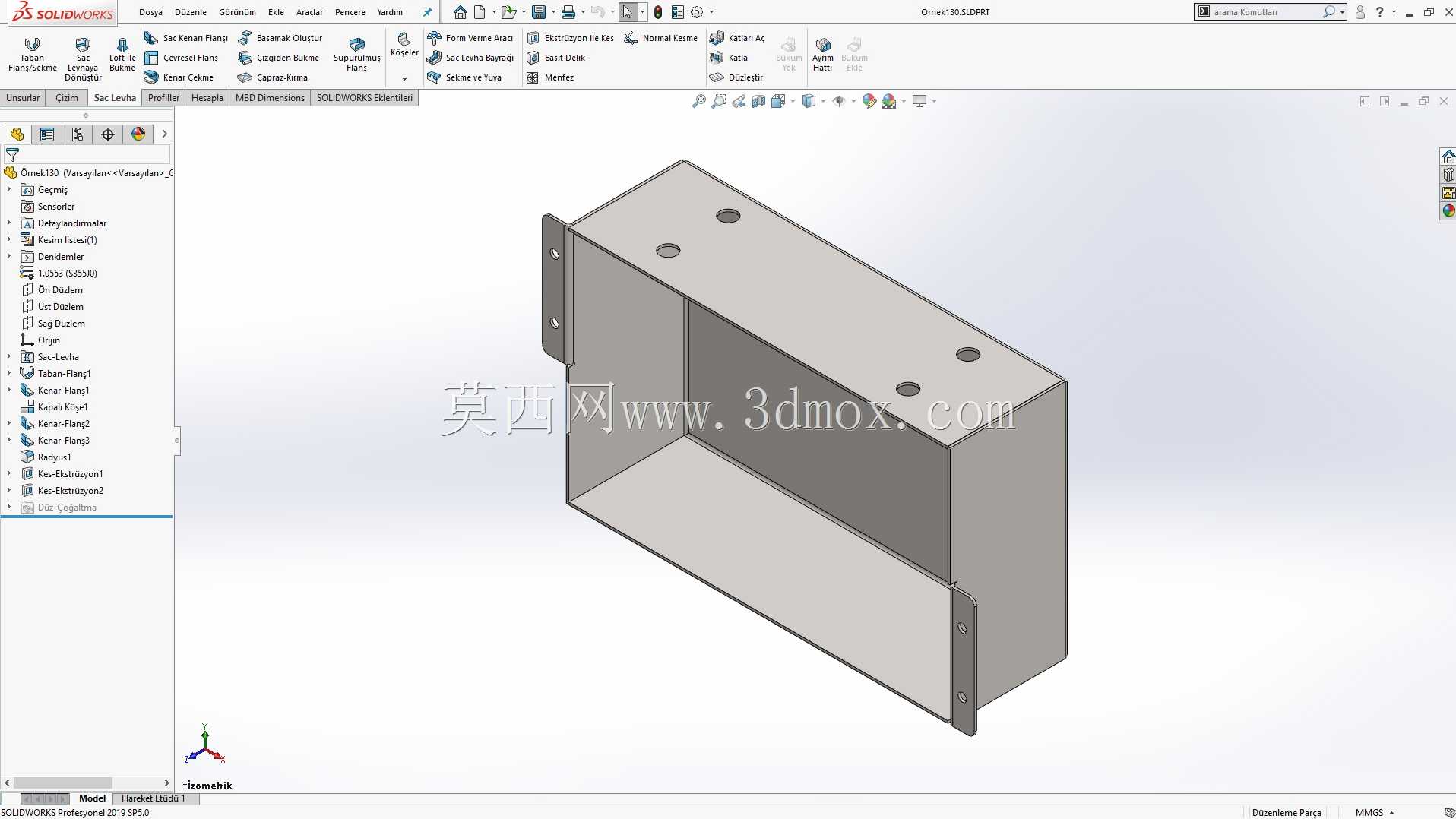

　　这类钣金折弯成型的壳体结构，在工业现场的小型电控模块、传感单元外置安装场景中十分常见，很多时候设备的核心控制板、信号转接模块需要独立安装在设备机架外侧、生产线旁的立柱位置，就需要这类兼顾防护与安装便捷性的壳体作为承载结构。从结构形态来看，整体采用薄钢板折弯一体成型，减少了额外的拼接焊缝，主体为三面围合的敞口槽型结构，敞口侧用于后续嵌入安装功能模块、接线端子排，封闭的三个面可以阻挡生产现场的切削飞溅、粉尘飘落，避免内部元器件被杂物污染造成接触不良。壳体两侧延伸出带安装孔的折边耳板，安装时不需要额外制作转接支架，直接通过螺栓穿过耳板的通孔就能固定在安装基面，不管是固定在型材机架的立面、设备外壁的安装位，还是墙面的布线槽旁，都能直接适配，

　　耳板与壳体主体为一体折弯结构，相比后期焊接的安装耳，抗振动性能更好，在设备持续运行产生振动的工况下，不会出现耳板开焊脱落的问题。壳体顶面预留了多个沉头安装孔，这些孔位一方面可以用于安装上盖板，对壳体顶部进行封闭，另一方面也可以作为内部模块的固定点位，比如将小型电路板、接线端子排通过支柱固定在顶面内壁，合理利用壳体内的立体空间，避免内部元件堆叠造成的布线混乱。设计这类壳体的时候，首先要考虑的是安装边界的适配性，耳板的伸出长度需要匹配常用的安装螺栓操作空间，保证拧紧螺栓的时候工具不会和壳体侧壁发生干涉，折弯的圆角半径需要匹配所选板材的厚度，避免折弯处出现应力集中导致的开裂，同时壳体的内部净尺寸要预留出元器件的安装间隙、布线的弯曲空间，

　　不能完全按照元器件的外形尺寸做极限贴合，否则后期装配的时候会出现元件卡滞、线束无法弯折的问题。敞口侧的边缘做了小幅度的折边处理，一方面可以提升壳体整体的结构刚度，减少薄钢板大面积平面产生的形变，另一方面折边形成的窄边可以作为密封胶条的安装位，如果应用在多粉尘、有少量喷淋的工况，可以在折边处粘贴泡棉胶条，配合外侧的安装面板实现基础的密封防护。在实际选型应用的时候，需要根据内部安装的元器件重量选择对应厚度的板材，如果内部仅安装小型接线端子、轻量电路板，选用1.2mm厚度的冷轧钢板即可满足刚度需求，如果内部需要安装电源模块、小型继电器等重量稍大的元件，则需要提升板材厚度到1.5mm或者2.0mm，同时可以在壳体背部增加压筋结构，

　　进一步提升壳体的抗形变能力，避免长期承重出现侧壁变形。这类壳体的结构没有复杂的曲面特征，全部采用直面折弯工艺，加工难度低，不需要开模，通过数控冲床、折弯机就能快速加工成型，不管是小批量的设备改装场景，还是批量的设备配套生产，都能很好的控制加工成本，同时表面可以根据使用场景做喷塑、镀锌处理，提升防锈耐腐蚀能力，适配不同的工业现场环境。很多现场技改的时候，作业人员会直接用这类壳体作为临时的模块安装载体，不需要专门设计定制复杂的安装结构，只需要根据内部元件的尺寸调整壳体的长宽高参数，就能快速完成模块的封装，大幅缩短现场改造的周期，同时规整的壳体外观也能避免外露线路带来的安全隐患，方便后期的设备维护与故障排查。
