星形防滑手动调节旋钮结构设计

　　这类星形防滑旋钮是工业设备里出镜率极高的手动操作件，平时在机床操作面板旁、工装夹具的锁紧端、检测设备的调节工位、小型输送线的张紧机构上都能见到它的身影，核心作用就是不需要额外工具，操作人员徒手就能完成锁紧、调节、定位的动作，相比普通的圆形滚花旋钮，多瓣星形的结构能给手指提供更明确的受力支撑点，哪怕手上沾了少量切削液、装配油污，也不容易打滑，操作时的施力效率要高出不少。

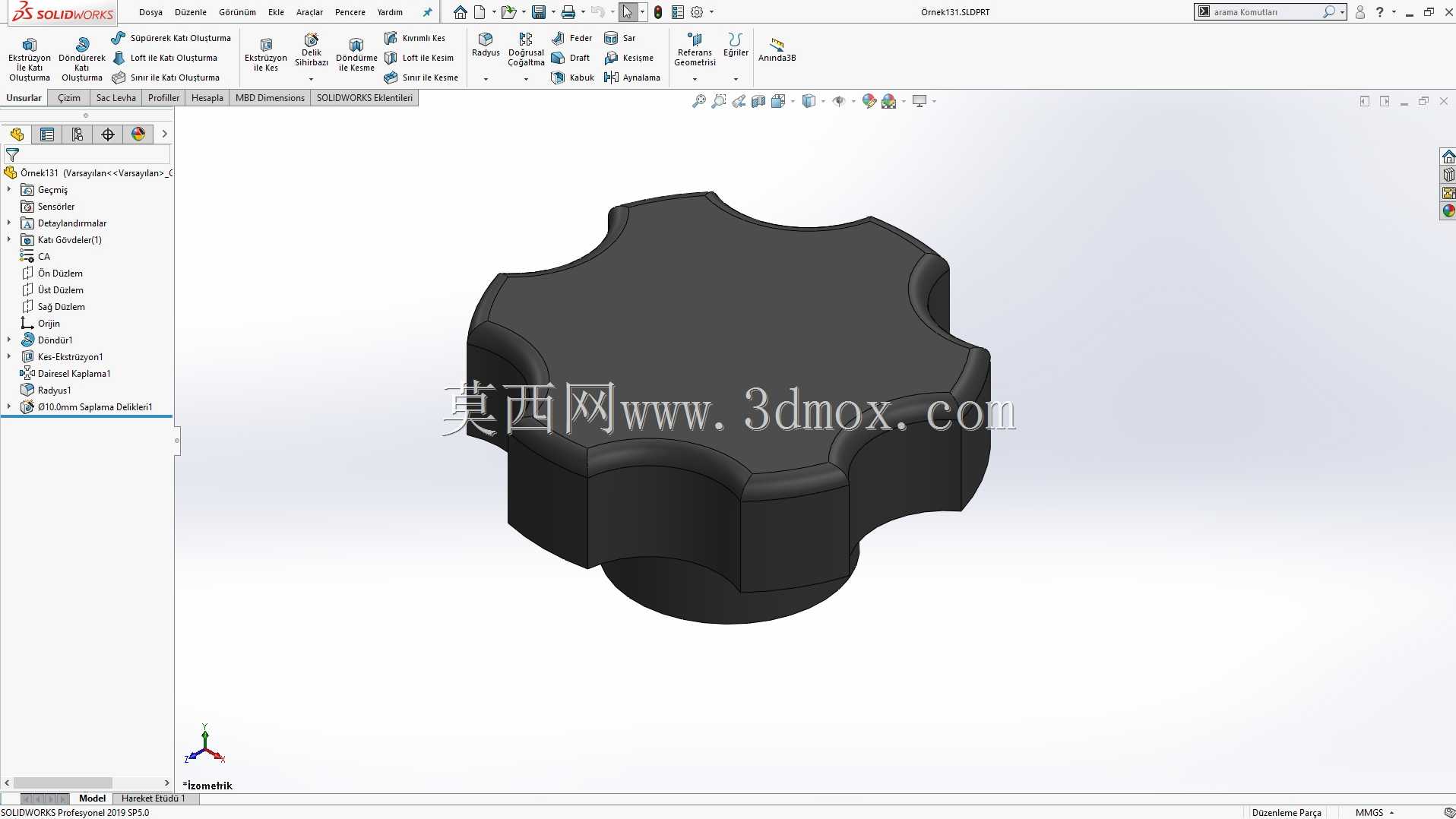

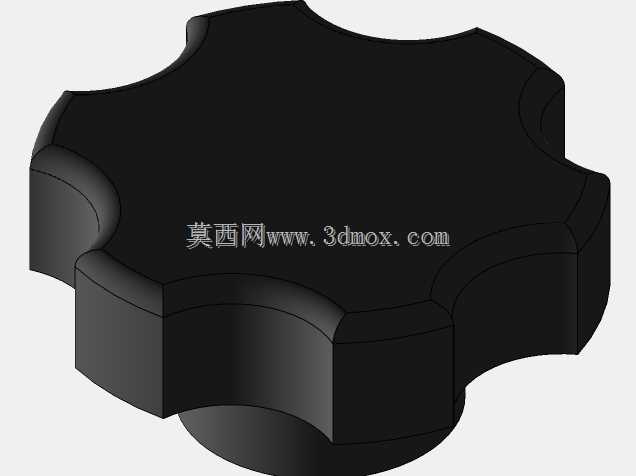

　　从结构设计逻辑来看，这款旋钮采用了七瓣外凸的星形轮廓，每一个凸瓣的边缘都做了大圆角过渡处理，没有尖锐的棱角，一方面是避免操作人员快速拧动的时候划伤手，另一方面圆角结构也能减少应力集中，提升塑件或者金属压铸件的结构强度，不会因为频繁施力出现瓣角断裂的问题。旋钮的主体分为上下两个功能段，上部是大直径的操作握持段，直径尺寸设计参考了成年人手指的握持跨度，单手握持时食指到小指能自然贴合在相邻的几个凸瓣凹陷处，拇指可以压在旋钮顶面施加轴向的预紧力，拧动的时候不需要刻意攥紧，靠手指和凸瓣侧面的抵触就能传递足够的扭矩。下部是直径更小的安装连接段，这个部分的尺寸是和安装基座的避让孔匹配的，安装时连接段会伸入基座的孔位内，保证旋钮旋转的时候不会出现径向的晃动，顶面和握持段的衔接处做了一圈内凹的圆弧过渡，既可以减少注塑或者压铸时的材料堆积，避免成型后出现表面缩痕，也能在旋钮和安装面之间留出足够的间隙，防止旋转的时候摩擦安装面板，造成操作阻力变大或者面板表面刮花。

　　实际选型应用的时候，首先要确认安装端的连接形式，这类旋钮常见的连接有内螺纹孔、带螺杆嵌件、带通孔配紧定螺钉几种形式，要匹配对应安装轴或者螺杆的尺寸，避免出现连接不牢的问题。安装边界上要注意旋钮周围的预留操作空间，因为是手动操作件，旋钮外侧至少要留出能容纳两根手指的操作间隙，不能紧贴设备的钣金壁或者其他突出的零部件，不然操作的时候手指会被卡住，没法顺畅拧动。如果是用在经常需要频繁调节的工位，比如印刷设备的墨量调节、包装机械的导向杆锁紧，优先选择带金属嵌件的款式，避免塑料螺纹反复受力后出现滑牙的问题；如果是用在低速、低载荷的工位，比如小型实验装置的位置调节，全塑料材质的旋钮就能满足使用需求，重量更轻成本也更低。

　　细节设计上，旋钮的顶面做了微弧的凸起处理，不是完全的平面，一方面是提升握持时的触感，另一方面平面上可以预留标识粘贴或者激光雕刻的位置，用来标注锁紧、松开的旋转方向，或者对应调节档位的刻度，方便操作人员快速识别操作方向。每两个凸瓣之间的凹陷弧度是贴合人体指腹的曲线设计的，手指放上去的时候不会有硌手的感觉，长时间操作也不容易产生疲劳感。整个旋钮的外表面做了哑光的防滑纹理处理，不是光滑的亮面，进一步提升了和手指之间的摩擦力，哪怕是戴薄的劳保手套操作，也能获得足够的摩擦力，不会出现拧不动的情况。

　　在不同的应用场景下，这类旋钮的材质选择也有区别，普通工业环境下用增强尼龙材质就可以，耐油污耐一般的化学腐蚀，重量轻成本低；如果是用在高温工况，比如焊接设备旁边、烘箱附近的调节工位，就要选用电木或者金属材质的旋钮，避免高温下材料变形失效；如果是用在食品加工或者医疗设备上，还要选用符合卫生要求的无毒材质，表面做光滑无死角的处理，方便清洁消毒，不容易积留污渍。安装的时候要注意控制旋钮和安装面之间的间隙，不能压得太紧，不然旋转的时候摩擦阻力过大，操作起来会非常费劲，也不能太松导致旋钮上下窜动，一般预留0.5到1毫米的轴向间隙是比较合适的，既能保证旋转顺畅，也不会出现明显的晃动。
