锥顶立式常压储料罐体结构设计

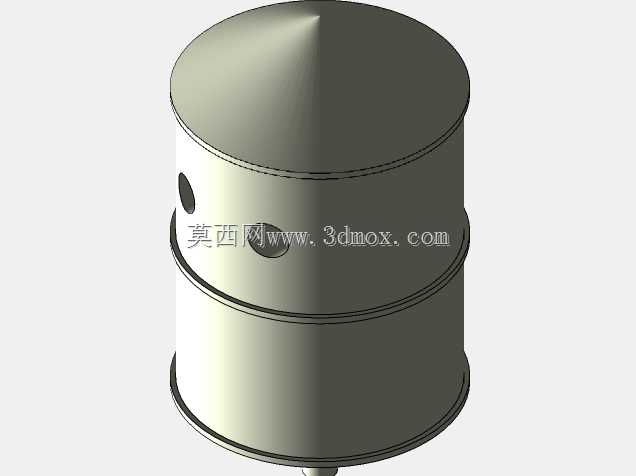

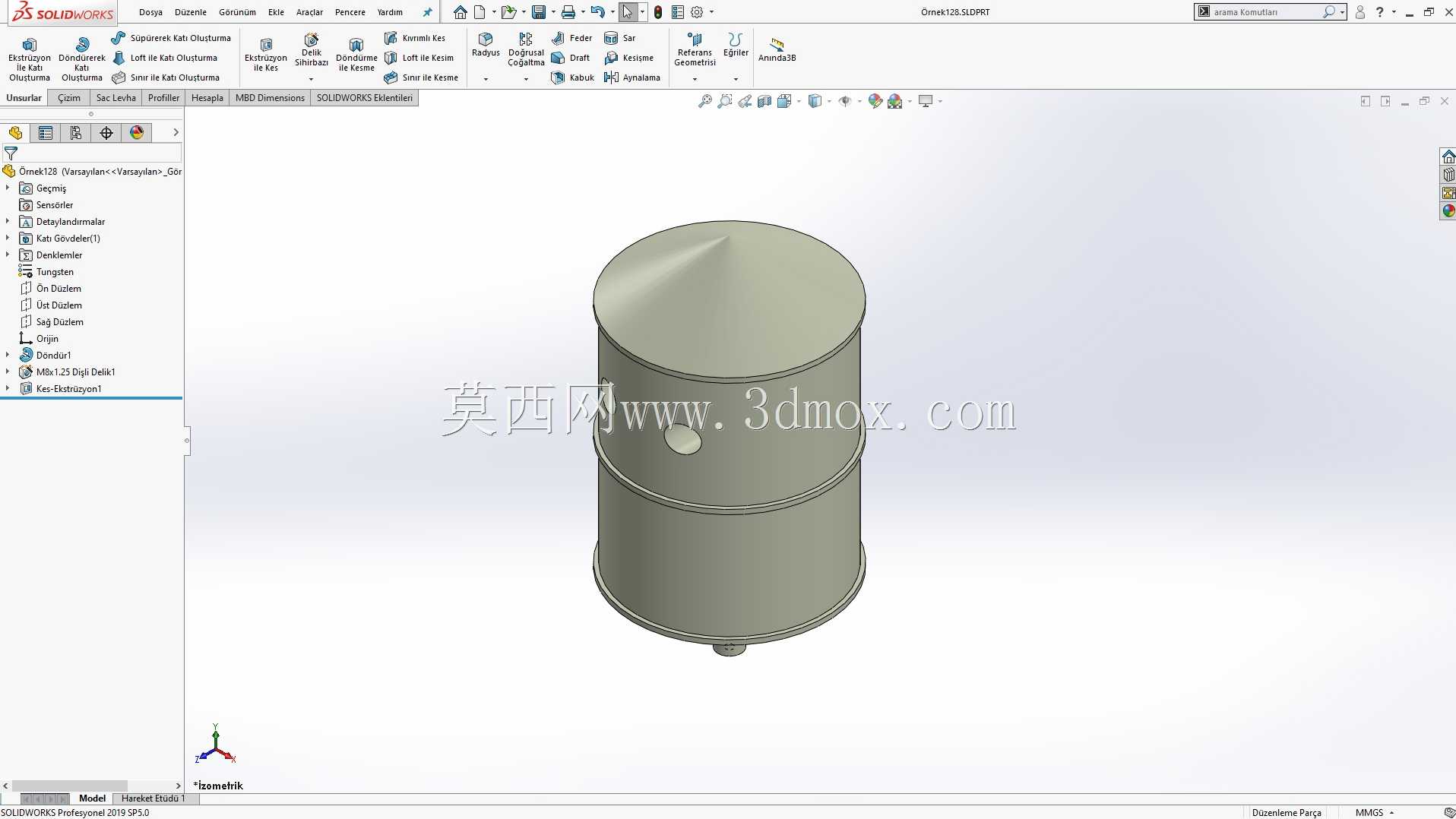

　　这款锥顶立式罐体的结构设计，核心围绕中小型物料暂存场景的实际使用需求展开，在轻工配料、化工中间料存储、水处理药剂缓存等工况中都有广泛适配空间。不同于平顶储罐易积灰积液、锥底储罐安装高度要求高的问题，该结构采用上锥顶加下微凸底的组合形式，上锥顶的锥角设置参考了常规户外安装的雨雪滑落需求，即使在无遮挡的车间外露天布置，也不会在顶部形成积水积尘层，减少顶部腐蚀的隐患。

　　从功能特性来看，罐体主体采用等径直筒段设计，直筒段占整体高度的七成以上，最大化利用垂直安装空间，相同占地面积下的有效容积比同规格球罐、卧式罐高出40%左右，适合厂房面积紧张、需要垂直扩容的生产场景。罐体侧壁中上部预留的径向接口，可根据实际使用需求配置液位计接口、进料管接口或者人孔结构，接口位置避开了上下端的应力集中区域，焊接后不会对罐体整体结构强度造成额外影响。底部的微凸底结构中心设置出料接口，相比平底结构，物料依靠自重即可向中心出料口汇聚，减少罐内残料堆积，不需要额外设置罐内吹扫或者刮料装置，降低了配套设备的投入成本。

　　设计过程中优先考虑了加工与安装的便利性，整个罐体没有复杂的曲面异形结构，直筒段可通过常规卷板机卷制后纵缝焊接成型，上锥顶通过扇形板材卷制拼接，下微凸底采用标准椭圆封头的浅拉伸规格，所有拼接焊缝均为对接环缝，适合常规压力容器加工车间的制造工艺，不需要定制特殊成型模具，小批量生产时的加工成本可控。安装边界方面，罐体底部的支撑结构仅需要在出料口周边设置三个均布的支脚即可，支脚的安装孔位预留了足够的调节余量，可适配不同厚度的安装基础，不需要做整体式的混凝土承台，对于旧车间改造、临时生产线搭建的场景适配性更强，整体安装高度控制在常规操作平台的伸手可及范围内，日常巡检时不需要额外搭建登高梯即可观察侧壁接口的运行状态。

　　在结构强度校核层面，设计时针对常压工况做了壁厚冗余，直筒段壁厚满足满料状态下的静压力载荷要求，锥顶与直筒段的连接位置设置了一圈加强圈，避免吊装过程中出现锥顶变形的问题，下封头与直筒段的连接位置做了圆弧过渡，减少焊接应力集中，即使长期承受满料交变载荷，也不会在焊缝位置出现疲劳开裂的问题。不同于承压储罐的严苛制造要求，该罐体针对常压存储场景优化了结构细节，不需要做特种设备的监检流程，可快速投入生产现场使用，适合存储无强腐蚀性、常温状态下的流体或者粉状颗粒物料，进料时可通过侧壁接口接入管道，也可在锥顶预留进料口实现顶部进料，出料依靠重力自流，不需要额外配置输送泵即可完成物料的排出作业，在中小型生产线的物料缓存环节能够大幅简化工艺流程。
