90度弯角带法兰通风管道转接结构

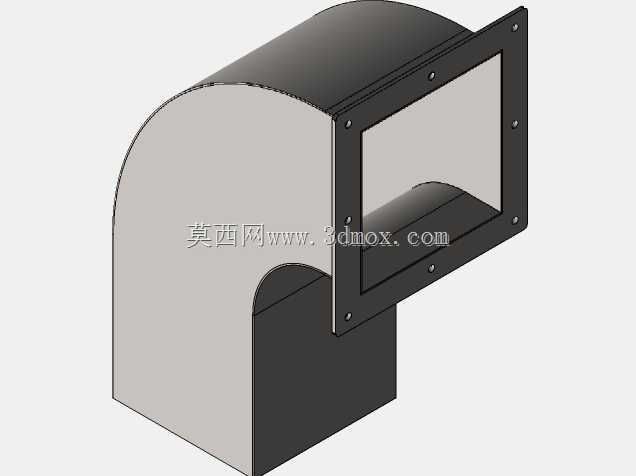

　　该构件属于通风除尘系统中的核心转接部件，主要应用在工业车间排风、除尘设备风道接驳、环保废气输送管路的转向节点处，解决风道垂直与水平方向90度转向的连接需求，在木工车间除尘系统、焊烟收集管路、工厂通风换气系统中都能见到这类结构的实际应用。从结构功能来看，该弯头一端为方形直段接口，可直接与同截面的方形风道插接或铆接固定，另一端为带安装孔的方形法兰面，法兰面预设的均匀分布安装孔，能够通过螺栓配合密封垫片，与风机入口、除尘设备进风口或者另一节带法兰的风道实现刚性密封连接，避免风道内风压泄漏，保障管路系统的输送效率。设计过程中优先考虑了钣金加工的工艺可行性，整体采用等壁厚钣金折弯、焊接成型，弯弧段采用平滑过渡的曲面结构，而非直角拼接，

　　能够有效降低风阻，减少气流在转向处的涡流损耗，降低风道运行过程中的风噪，同时避免粉尘类介质在转角处堆积堵塞。从安装边界来看，直段部分的外轮廓尺寸与常规方形风道的通用规格匹配，法兰面的安装孔位间距遵循行业通用的风道法兰安装标准，不需要额外加工转接板就能直接适配市面主流的同规格通风设备接口，安装时直段插入风道内部的深度预留了足够的铆接操作空间，法兰面与对接面的贴合度通过折弯工序的精度控制保障，焊接处均做了打磨平整处理，避免毛刺划伤密封垫片。结构设计上，弯弧段的曲率半径经过优化，在满足转向空间要求的前提下，尽可能减小了弯头整体的占用空间，适合安装空间局促的车间顶部或者设备旁侧的管路布局，法兰边缘做了小尺寸折边处理，

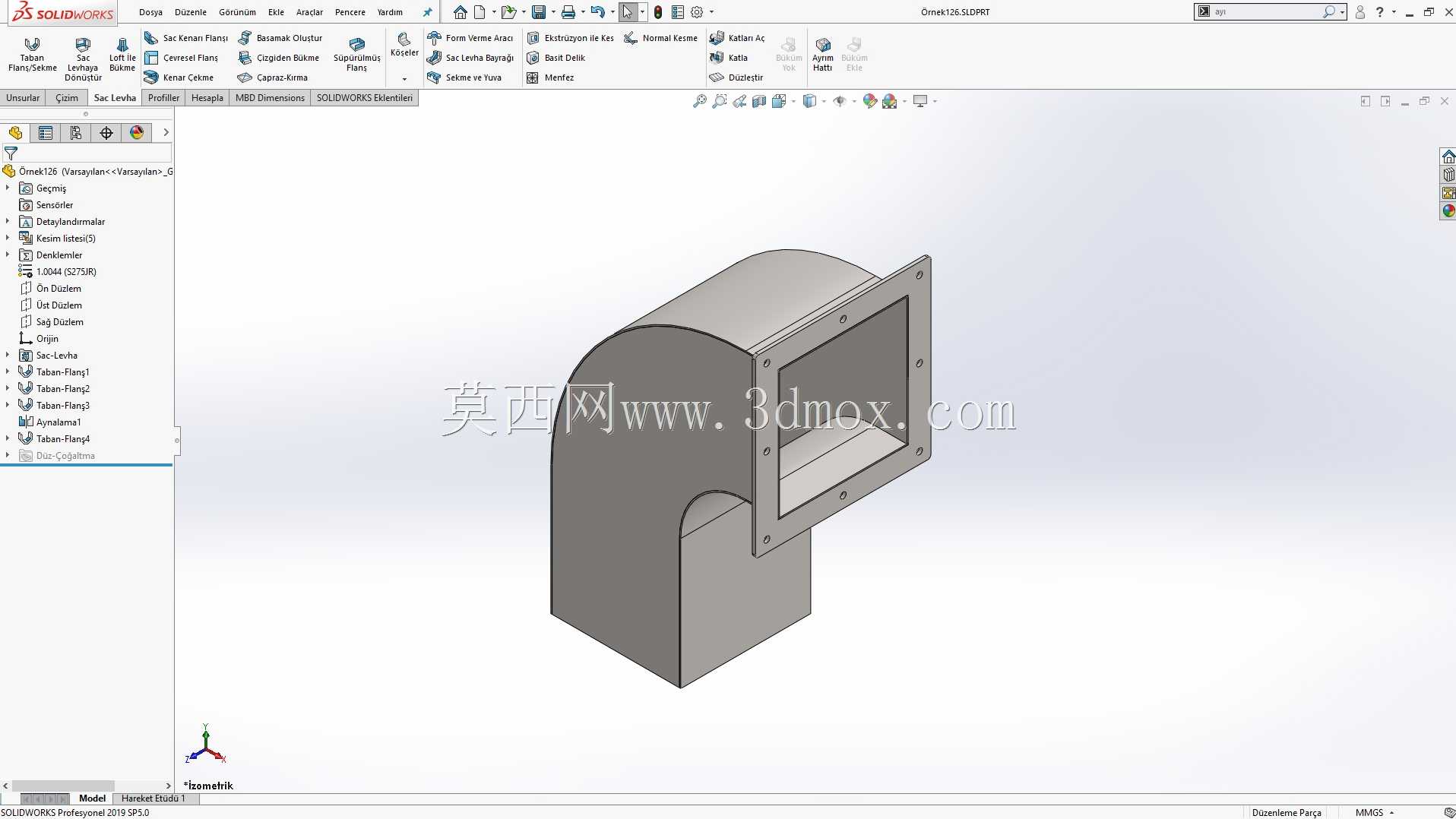

　　既提升了法兰面的结构刚性，避免螺栓紧固时法兰面发生形变，又能减少安装过程中锋利边缘划伤施工人员的风险。直段与弯弧段的连接位置采用连续满焊工艺，焊缝打磨后与母材齐平，内部没有突出的焊瘤，不会干扰气流的顺畅通行，对于输送含细小粉尘的气流场景，光滑的内壁也能减少粉尘附着，降低日常管路清理的维护频次。在实际选型应用中，这类钣金弯头可根据系统风压的不同选择对应厚度的板材加工，低压通风场景选用常规薄钣金即可满足强度要求，高压除尘或者物料气力输送场景可适当增加板材厚度，同时在法兰背面增加加强筋结构，避免高风压下法兰面变形漏风。该结构的建模过程完全遵循钣金加工的工序逻辑，所有折弯位置预留了对应的折弯扣除量，法兰孔位的位置度公差控制在安装允许范围内，展开后的平板下料图可直接导入激光切割设备完成板材下料，不需要二次调整尺寸参数，能够直接对接生产加工环节，缩短从设计到成品的加工周期。
