方管焊接斜撑式机架支撑结构

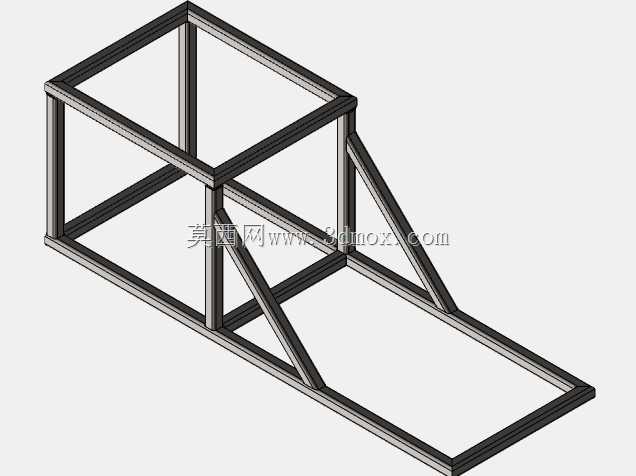

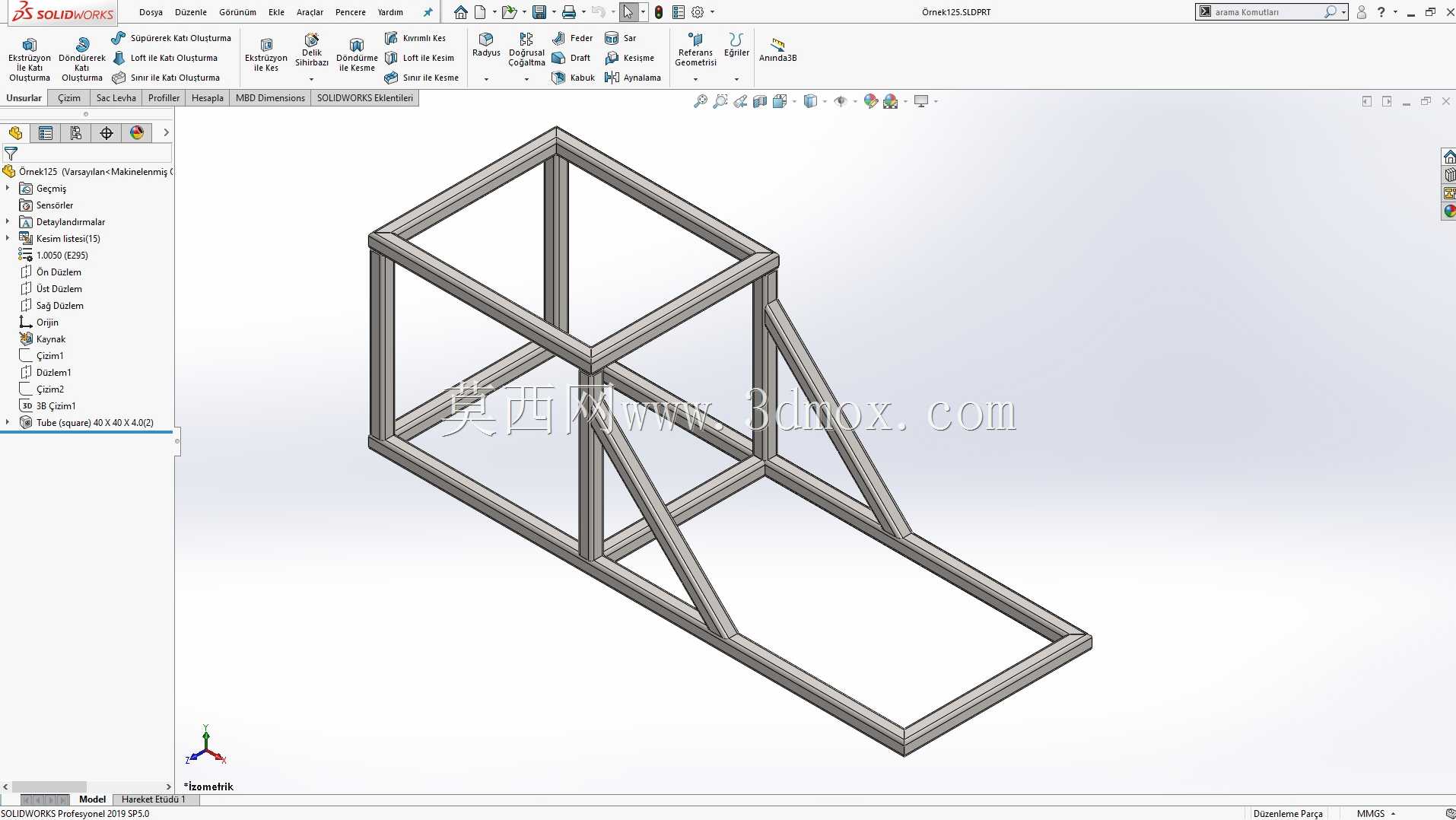

　　这类方管拼焊的斜撑式机架结构，在小型非标设备、物料承托支架、轻型作业台架的搭建场景中应用十分广泛，很多车间里的小型工位辅具、物料周转承托架、轻型设备的安装底座都会采用这类结构形式，核心是用较低的材料成本实现足够的结构刚性，同时兼顾加工便捷性，不需要复杂的钣金折弯或者铸造成型工序，常规的型材切割、焊接设备就能完成整套构件的加工。从结构布局来看，整个框架采用等截面方管作为主体受力构件，左侧是封闭的立方体框格结构，这部分通常用来安装动力组件、控制箱或者作为重物承托的核心区域，框格的四个竖向方管直接承担上部的竖向载荷，上下两层的横向方管则把竖向构件连接成整体，避免单根竖管出现失稳变形的问题。从立方体框格向右延伸出一段敞口的长条形框架，

　　这部分一般作为物料滑移轨道、工件延伸承托面或者外接功能组件的安装基面，考虑到延伸段属于悬臂受力结构，设计时特意在立方体框格和延伸段的衔接位置加装了两根斜向方管支撑，斜撑两端分别焊接在竖管上部和延伸段框架的末端方管上，把悬臂端的载荷直接传递到左侧的立体框格上，大幅降低延伸段根部的焊接应力集中，避免长期承重后延伸段出现下挠变形。设计这类焊接机架的时候，首先要明确安装边界的尺寸限制，左侧立方体框格的内空尺寸需要匹配待安装组件的最大外形尺寸，预留出紧固件安装、管线排布的操作空间，竖向方管的长度要匹配设备的操作高度，避免后续安装完成后操作高度不符合人机工程要求；向右延伸的长框架长度要根据实际的工件输送或者承托需求确定，不能盲目加长，

　　否则会大幅提升斜撑的受力载荷，必要时可以在延伸段末端加装可调脚杯作为辅助支撑，但如果是需要频繁移位的轻型支架，仅靠斜撑加固就能满足常规承重需求。方管的选型需要根据实际承载重量计算，常规轻型应用下选用2020到4040规格的方管就能满足要求，壁厚根据载荷大小选择1.2mm到3mm之间的规格即可，焊接时要注意控制焊接变形，所有接口处采用满焊或者分段对称焊的方式，避免焊接后框架出现扭曲、对角尺寸偏差过大的问题，焊接完成后需要对焊道进行打磨处理，去除焊渣和飞溅，后续可以根据使用场景做喷塑、喷漆或者镀锌的表面处理，提升框架的防锈能力。这类框架结构的安装适配性很强，方管的平面上可以直接打孔安装脚轮、脚杯、安装板、导轨等各类标准配件，

　　不需要额外做复杂的安装基面加工，左侧的封闭框格内部可以根据需求加装层板，用来放置工具、控制元件或者配重块，延伸段的框架上可以安装辊筒、滑轨或者输送带组件，作为小型输送线的主体机架使用。在实际车间应用中，这类结构常被改造成小型焊接工作台的延伸托架、钻床的工件承托支架、小型包装设备的出料架，相比铸铁平台或者铝型材搭建的框架，焊接方管框架的抗冲击性能更好，成本更低，适合承载有一定振动的作业工况，斜撑的设计也让整个框架的侧向稳定性得到提升，即使受到侧向的推力也不容易出现倾覆问题。需要注意的是，设计时要保证所有方管的拼接角度准确，斜撑的切割角度要和衔接处的方管表面完全贴合，避免出现焊接间隙过大的问题，否则会影响焊接强度，框架的底部四个角点要保证在同一平面上，否则安装脚轮或者脚杯后会出现框架晃动的问题，对于精度要求稍高的应用场景，可以在焊接完成后对底部安装面做铣平加工，保证安装基准的平面度。
