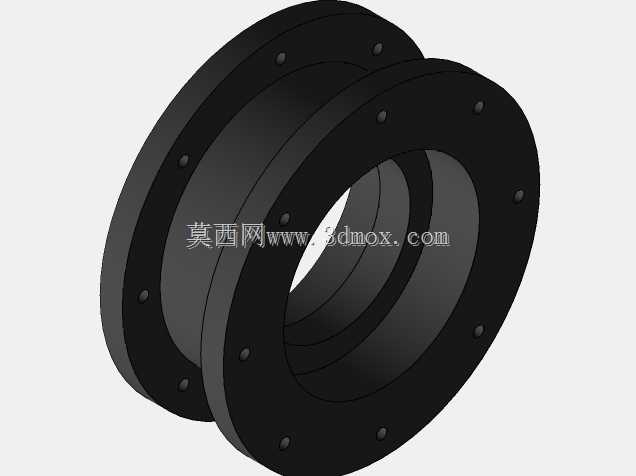

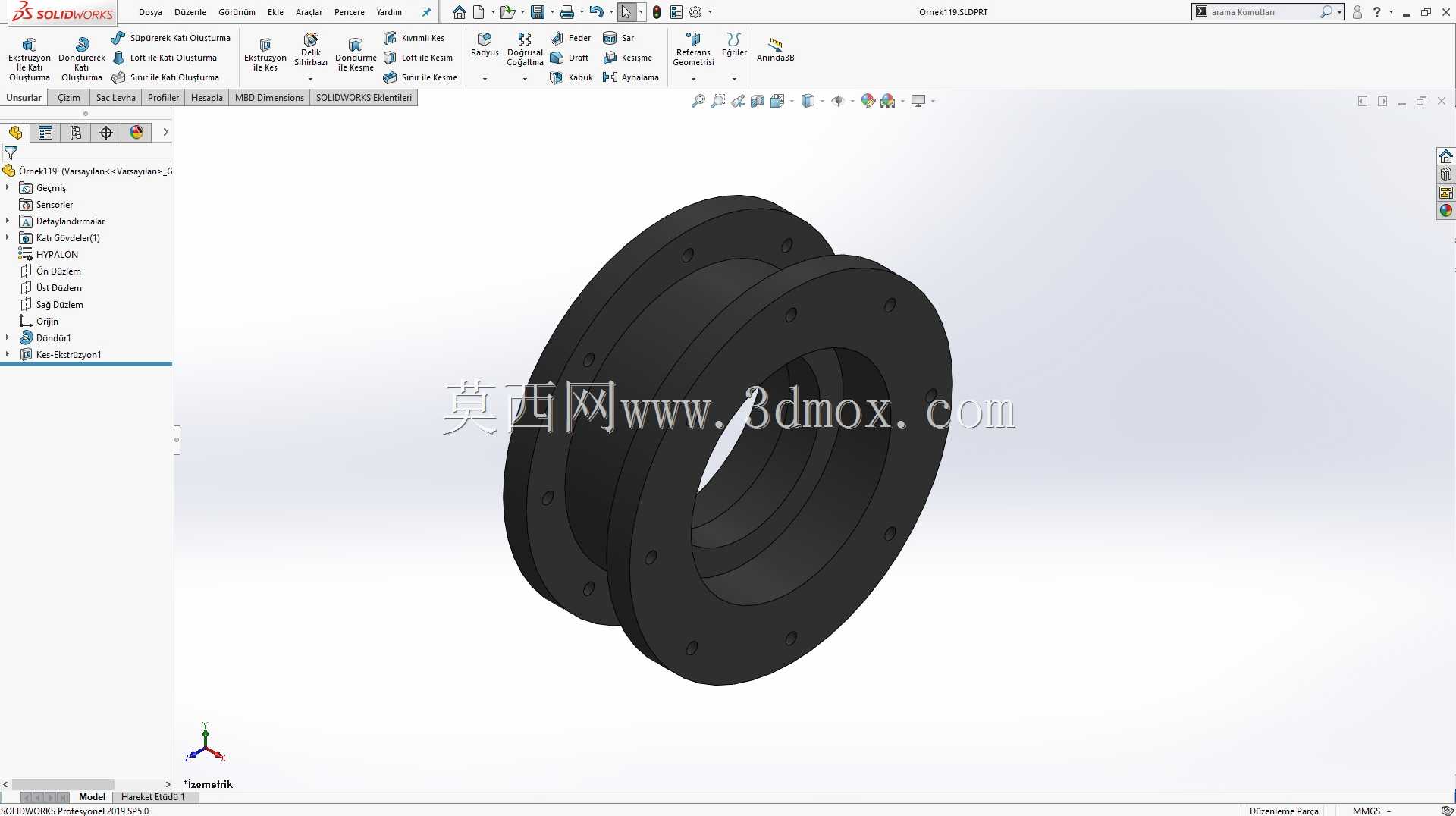

双凸缘带安装孔法兰连接构件

　　在工业管路系统、动力传输组件以及承压设备的对接环节，这类带双凸缘结构的法兰构件是应用频次极高的基础连接件，区别于单板式平焊法兰，该结构采用双侧带凸台的阶梯式设计，能够在对接时为密封垫片提供更稳定的限位空间，避免管路承压时垫片受流体冲击发生移位，大幅降低高压工况下的密封失效风险。从实际应用场景来看，这类法兰既可以用在液压泵站的出油管路对接处，也能适配真空设备的腔体连接，甚至在部分重载传动机构的轴端密封端盖安装位，也能看到同结构的构件，核心作用就是实现两个独立部件的刚性对接，同时保证对接面的密封性能，避免流体泄漏或者外界杂质进入腔体内部。

　　从功能特性上看，该法兰沿圆周方向均匀分布的安装孔，是按照标准螺栓间距设计的，安装时不需要额外配打孔位，直接穿入对应规格的螺栓即可完成预紧，双侧凸缘的厚度经过受力校核，当螺栓按照对角顺序拧紧到额定扭矩时，凸缘端面的变形量控制在密封要求的阈值内，不会因为局部应力过大导致端面翘曲，影响密封效果。中间的内孔是根据对接管路或者轴件的外径设计的，预留的配合间隙能够保证对接部件顺利穿入，同时内孔边缘做了倒角处理，既可以避免安装时刮伤密封件，也能引导流体平缓通过，减少孔位处的紊流产生，降低管路运行时的振动和噪音。

　　设计过程中，首先要确定的是法兰的公称通径和额定承压等级，这两个参数直接决定了法兰的整体外径、凸缘厚度以及安装孔的数量和孔径，比如在1.6MPa的常规液压管路中，这类法兰的安装孔数量会根据通径大小从4个到12个不等，孔位的分度圆直径严格遵循通用安装标准，保证不同厂家生产的同规格法兰能够互换。其次要考虑安装边界的限制，双侧凸缘的外径差是根据安装空间设计的，当对接位置的外部空间有限时，外侧凸缘的外径会做收窄处理，避免和周边的管路支架或者设备壳体发生干涉，同时凸缘的高度也要匹配螺栓的有效拧入深度，保证螺栓拧紧后螺纹有足够的啮合长度，不会因为螺纹啮合不足导致连接松脱。

　　从外形尺寸的细节来看，法兰的总厚度是根据承压时的抗弯强度计算的，当管路内部产生压力冲击时，法兰端面承受的轴向力会均匀传递到各个螺栓上，凸缘的阶梯结构能够分散螺栓预紧力产生的局部压应力，避免法兰本体出现应力开裂。安装孔的位置度公差控制在±0.1mm以内，保证对接时两个法兰的孔位能够精准对齐，不需要强行撬动法兰来穿螺栓，减少安装时的附加应力。密封面的平面度要求达到Ra1.6的粗糙度，和密封垫片接触时能够形成连续的密封带，即使在存在一定温度波动的工况下，也能补偿密封垫片的轻微蠕变，维持密封性能的稳定。

　　在实际选型使用时，需要注意法兰内孔的配合公差，如果是用于管路对接，内孔一般采用间隙配合，方便管路插入后进行焊接或者卡接；如果是用于轴端的密封端盖，内孔会根据轴的转速选择合适的配合间隙，同时预留密封件的安装槽位，避免和旋转的轴件发生摩擦。另外法兰的材质选择会根据应用场景调整，普通水气管路用的法兰多采用铸铁或者普通碳钢，表面做防锈处理；腐蚀介质管路用的法兰会采用不锈钢或者衬塑材质；高压液压系统用的法兰则会采用高强度锻钢，保证足够的结构强度。这类法兰的结构通用性极强，只需要调整内孔尺寸、安装孔参数和凸缘厚度，就能适配绝大多数的对接场景，是工业设备搭建和维护过程中不可或缺的基础连接构件。
