传动链用弧形连接链板结构设计

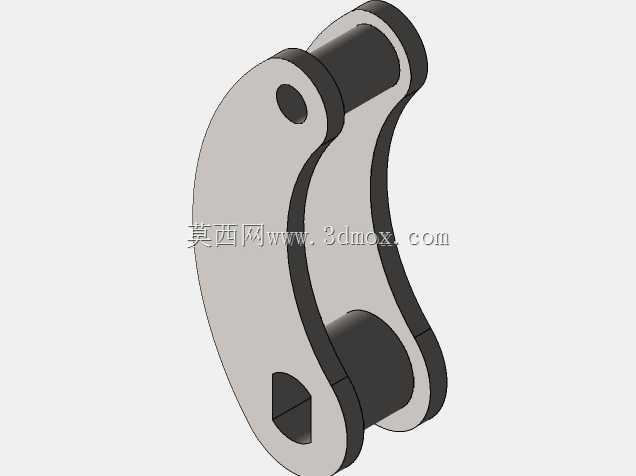

　　该零件为输送及传动链条系统中的外侧连接链板，主要应用于重载输送线、工程机械设备传动链路、农机传动机构等场景中，承担相邻链节之间的连接载荷传递功能，是链条总成中保障铰接灵活性与结构抗拉强度的核心受力构件。从实际工况适配角度出发，这类弧形链板多用于大节距重载链条场景，相比平直链板，其弧形外轮廓能够在链节绕链轮做回转运动时，规避与链轮齿侧、相邻链节附件的运动干涉，同时在同等材料厚度条件下，弧形的截面构型能够提升链板整体的抗弯曲疲劳性能，适配链条反复张紧、弯折的循环受力工况。

　　在功能特性层面，该链板设置有两个同轴度要求较高的销轴安装孔位，孔位与链节销轴采用过盈配合装配，装配后链板与销轴无相对转动，两个销轴分别穿入相邻内链节的套筒内孔，配合套筒与销轴之间的间隙配合，实现相邻链节之间的铰接转动自由度。链板本体的弧形轮廓经过受力路径优化，载荷从一端销轴孔传递至另一端销轴孔的过程中，应力沿弧形板身均匀分布，避免了平直链板在孔位边缘容易出现的应力集中问题，能够有效提升链条在交变载荷下的使用寿命，减少链板断裂的失效风险。

　　设计过程中首先需要匹配对应链条的节距参数，确定两个销轴孔的中心距，该尺寸直接决定链条与配套链轮的啮合适配性，中心距偏差过大会导致链条啮合卡滞、磨损加剧。其次是销轴孔的孔径公差，需要根据选用销轴的直径确定过盈量，过盈量不足会导致链板在受冲击载荷时与销轴发生相对窜动，引发链板脱落；过盈量过大则会增加装配难度，甚至压装过程中造成孔位边缘出现微裂纹，埋下疲劳断裂隐患。链板的厚度尺寸需要根据链条的额定破断载荷计算确定，材料通常选用中碳合金钢经调质处理，表面做发黑或镀锌防锈处理，适配多粉尘、潮湿的工业作业环境。

　　安装边界层面，链板的外侧弧形面需要预留足够的安全间隙，避免链条运行过程中与设备护罩、导轨、输送物料等发生剐蹭；链板内侧与内链板之间需要保留0.2mm至0.5mm的侧隙，既防止链板运行中发生侧向卡滞，又能控制链条的横向窜动量，保障传动过程的平稳性。链板两端的孔位倒角设计需要兼顾装配导向与应力分散需求，倒角角度通常取45度，倒角深度根据板厚调整，既能够引导销轴顺利压入孔位，又能消除孔口的剪切应力集中点，提升零件的疲劳强度。

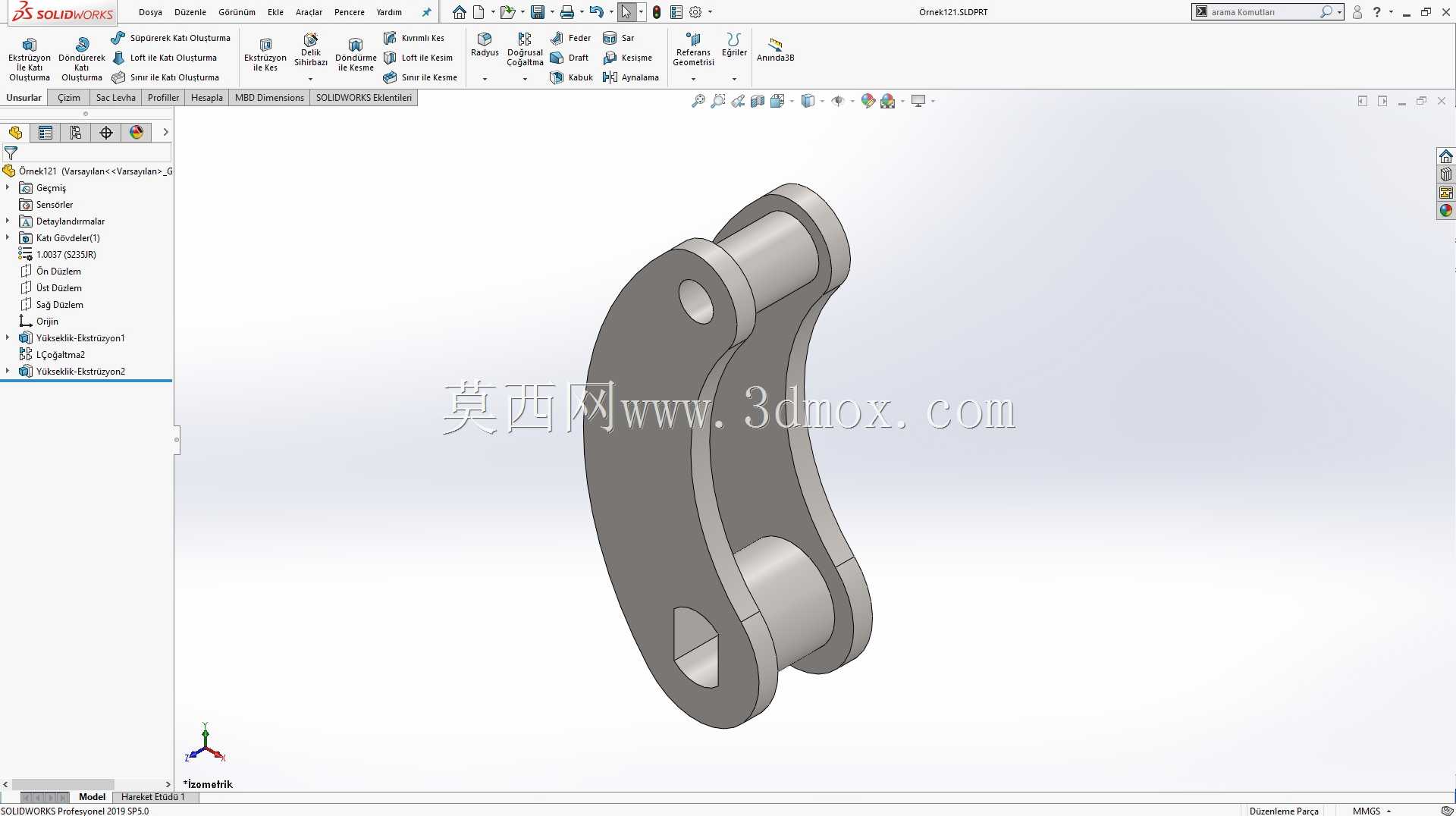

　　在实际选型替换场景中，这类链板需要严格匹配原链条的节距、销轴直径、内节内宽等核心参数，不能仅通过外形轮廓判断适配性，若孔位同轴度偏差超过0.02mm，装配后会导致销轴倾斜，加剧套筒与销轴的偏磨，大幅缩短链条整体使用寿命。建模过程中对弧形轮廓的曲率做了连续过渡处理，不存在折线拐点，避免轮廓拐点处出现应力突变，同时对孔位与板身的衔接处做了微小的圆角过渡，进一步优化受力分布。
