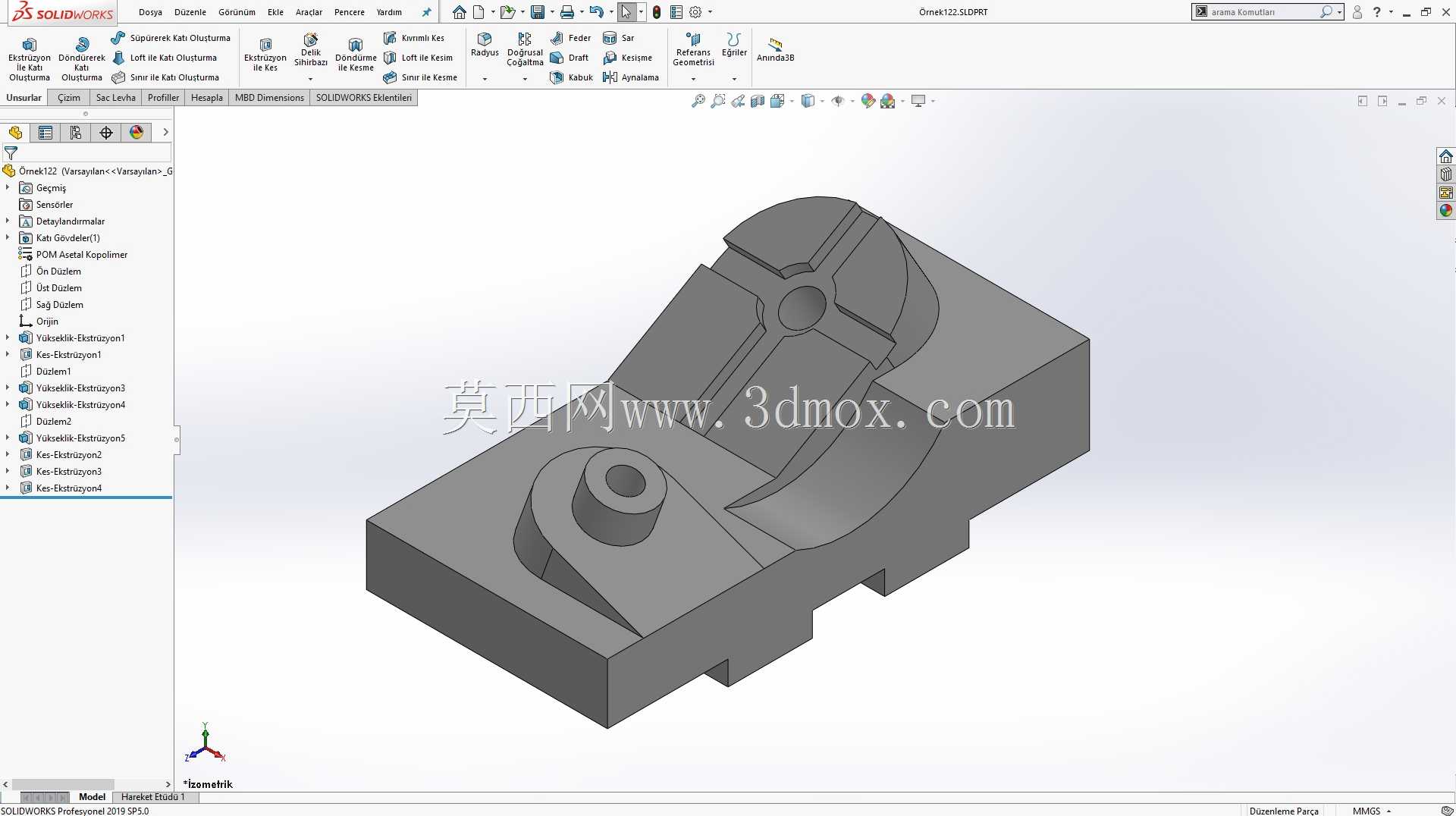

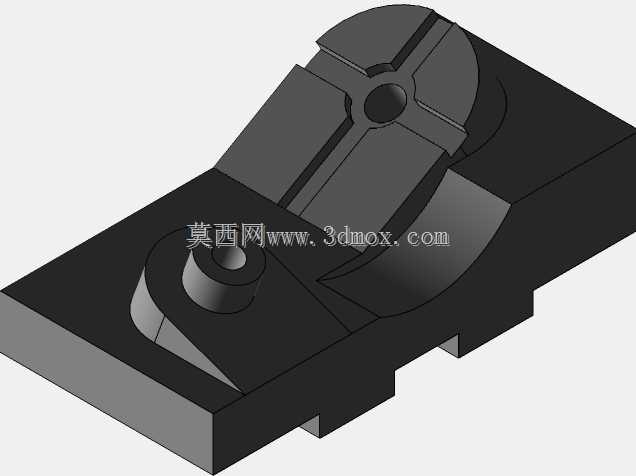

带定位凸台与弧形槽的机械安装基座

　　这类带定位凸台与弧形导向槽的块状基座，在非标自动化生产线的工位定位模块、小型专用工装的承载底座场景中应用十分广泛，日常接触的半自动化装配工位、小型工件检测工位的承载结构里，经常能看到同类型结构的身影。从结构功能来看，基座底部伸出的两个定位卡脚，是直接对应安装工位的T型槽或者预设卡槽设计的，安装时不需要额外加工复杂的连接孔位，直接将卡脚滑入对应槽道就能完成初步定位，配合侧面的紧定螺钉即可完成固定，相比传统的螺栓孔连接，这种结构在需要频繁调整工位位置的装配线上，能大幅缩短工位调整的耗时，调整时只需要松掉紧定螺钉，沿着槽道滑动基座到目标位置再锁紧即可，不需要反复拆装螺栓、核对孔位。基座主体采用矩形块作为承载基体，是因为矩形结构的平面加工难度低，常规铣削设备就能完成基准面的加工，能很好地保证安装基准面的平面度要求，避免因为基准面不平导致上方安装的功能组件出现倾斜、定位偏差的问题。基体上凸起的带孔圆柱凸台，主要作用是安装转动销轴或者导向轴，凸台的高度是根据上方摆动件的转动行程设计的，既能保证销轴的支撑长度足够，避免销轴受力时出现弯曲变形，又不会因为凸台过高导致整体结构占用空间过大，凸台中心的通孔按照H7公差带设计，和标准销轴配合时能保证转动副的间隙控制在合理范围，不会出现转动卡滞或者间隙过大导致的定位误差。另一侧的弧形槽结构，是为上方摆动组件的运动轨迹做导向限位用的，槽道的曲率半径完全匹配摆动件的转动半径，

　　槽的宽度和摆动件上的导向销直径采用小间隙配合，当摆动件沿着销轴转动时，导向销在弧形槽内滑动，槽道的两个端点就是摆动件的两个极限工作位置，不需要额外安装行程限位开关或者限位挡块，靠结构本身就能实现硬限位，避免因为电气限位失效导致的设备碰撞问题，这种纯机械的限位结构在一些对可靠性要求极高的工位上，比电气限位的稳定性更强，不会出现信号干扰、开关损坏导致的限位失效问题。基体上的半开放让位槽，是为了避开摆动件运动过程中与基座本体的干涉，槽的深度和轮廓是按照摆动件的最大运动包络线设计的，在保证结构强度的前提下尽可能挖除多余材料，一方面能降低基座本身的重量，减少安装工位的承载负荷，另一方面也能减少加工时的材料去除量，缩短加工周期。从安装边界来看，

　　这类基座的整体外轮廓尺寸控制在小型工装的适配范围内，长度方向不超过150mm，宽度方向不超过100mm，整体高度不超过80mm，安装时不需要占用过大的工位空间，底部两个卡脚的间距按照标准工业铝型材的槽间距设计，能直接适配市面上主流的40系列、45系列工业铝型材搭建的工装机架，不需要额外做转接板。设计这类结构的时候，首先要确定的是上方摆动组件的转动中心位置和转动行程，以此来反推弧形槽的曲率中心位置和槽道的角度范围，转动中心的位置精度直接决定了弧形槽和导向销的配合精度，如果中心位置偏差超过0.1mm，导向销在槽内滑动时就会出现卡滞，甚至会导致摆动件无法运动到极限位置。其次要核算基座的受力情况，当上方安装的组件对基座施加垂直方向的压力时，底部的两个卡脚和基体的连接位置是应力集中区域，所以在卡脚和基体的连接处做了圆角过渡，避免直角连接处因为应力集中出现断裂的问题，尤其是在一些有冲击载荷的工位上，圆角过渡的结构能大幅提升基座的抗冲击能力。凸台部分的壁厚也要经过核算，当销轴受到径向载荷时，凸台的壁厚要能承受对应的挤压力，不会出现凸台开裂的问题，同时凸台根部也做了小尺寸的圆角过渡，减少应力集中。另外，基座的上平面作为安装基准面，加工时的粗糙度要求控制在Ra1.6以内，保证上方安装的组件和基准面贴合紧密，不会出现倾斜，而其他非配合面的粗糙度要求可以适当放宽到Ra6.3，降低加工成本。这类基座一般采用45号钢或者6061铝合金加工，根据使用场景的载荷大小选择材料，载荷大、

　　有冲击的场景选用45号钢，表面做发黑处理提升防锈能力，载荷小、需要轻量化的场景选用6061铝合金，表面做阳极氧化处理，提升表面硬度和耐腐蚀性。在实际装配调试的时候，首先要将基座底部的卡脚滑入机架的槽道内，初步调整位置后，先不锁紧紧定螺钉，将上方的摆动件安装到凸台的销轴上，测试摆动件在整个行程范围内是否能顺畅运动，导向销在弧形槽内是否有卡滞的情况，如果出现卡滞，要微调基座的位置，直到整个行程运动顺畅后再锁紧紧定螺钉，固定基座的位置，之后再安装其他相关的功能组件。这种一体化的基座结构，把定位、支撑、导向、限位几个功能集成在一个零件上，相比多个零件拼接的结构，减少了装配误差的累积，因为多个零件拼接时，每个零件的加工误差、装配误差都会累积到最终的定位精度上，而一体化结构只需要保证单个零件的加工精度，就能满足整体的功能要求，同时也减少了紧固件的使用数量，降低了装配的工作量，提升了整个结构的可靠性。
