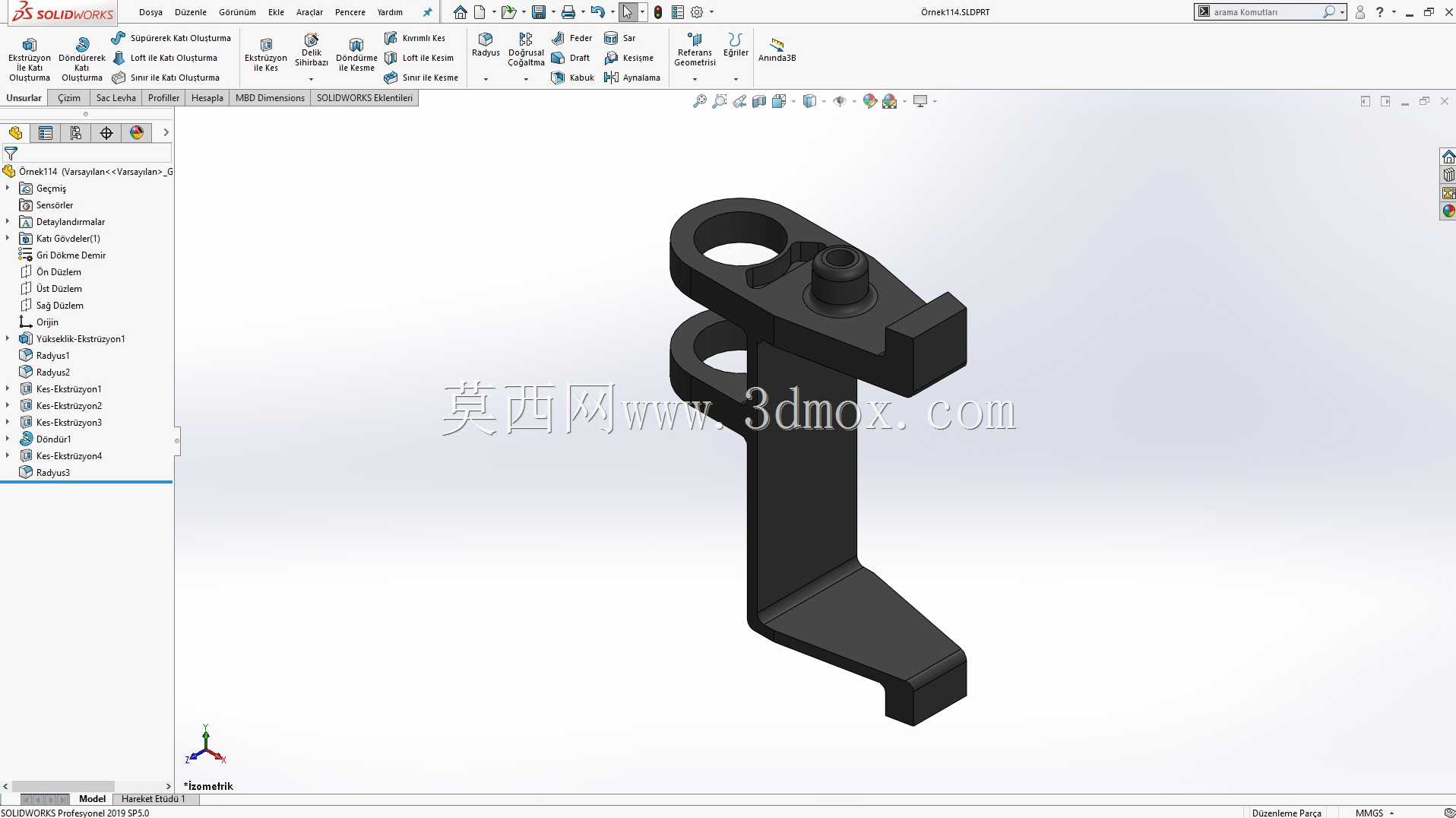

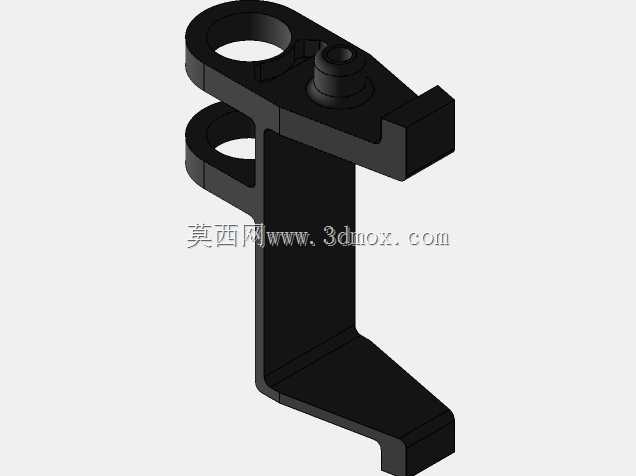

日常做非标设备结构设计时,这类带双铰接孔的折弯压紧支架,往往是小型工装、自动化线体工位上容易被忽略但直接影响工位运行稳定性的小零件,很多新手建模时容易只画外形忽略安装边界的干涉校验,最后现场装配时要么摆臂卡滞,要么压紧行程不够,反而拖慢整线调试进度。从结构本身来看,主体采用单臂折弯构型,上端设置两个同轴贯通的铰接安装孔,孔位内侧预留了标准轴套的安装沉台,避免铰接销轴直接磨损基材,长期往复摆动时也能减少旷量,上端孔位旁凸起的定位柱,是用来卡接复位扭簧的端脚,不用额外做扭簧固定座,能压缩整个摆臂组件的安装空间。下端的折弯压脚做了加厚处理,压合面做了小角度的斜切处理,和被压工件接触时不会出现硬边刮擦工件表面的问题,
压脚末端的直角过渡处做了R2的圆角强化,避免长期受交变压紧力时出现应力集中断裂的情况。这类支架常用在小型装配工位的工件压紧定位环节,比如电子元器件组装治具里的PCB板压紧、小型五金件冲压工位的坯料定位、物流分拣线体上的挡料摆臂,甚至部分小型锁具内部的锁舌传动摆臂也会采用类似构型,核心作用就是绕上端铰接轴做小角度摆动,完成对目标工件的压紧、锁止或者挡料限位动作。设计这类构件的时候,首先要确认的是摆动行程对应的安装边界,上端两个铰接孔的中心距要匹配安装座的耳板间距,孔的公差要选H7级,和销轴采用间隙配合,保证摆动顺畅不会卡滞,折弯臂的长度要根据实际需要的压紧行程计算,避免摆角过大时压脚撞到安装座或者相邻工位的构件。
很多人建模时容易忽略扭簧的安装空间,上端定位柱的高度要比扭簧的线径高出1.5mm以上,位置要在铰接孔的旁侧,保证扭簧安装后两端脚分别抵在支架和安装座上,复位时的弹力方向和支架摆动方向匹配,不会出现扭簧滑脱的问题。另外压脚的折弯角度要根据被压工件的高度差调整,比如如果被压工件表面比安装基准面高5mm,折弯段的垂直高度就要预留出至少3mm的安全间隙,避免支架摆动过程中臂身刮到工件边缘。基材一般选冷轧钢板冲压成型,表面做发黑或者镀锌处理,耐磨和防锈性能都能满足普通工业场景的需求,如果是用在有腐蚀环境的工位,也可以换成304不锈钢材质,对应的折弯圆角要适当放大,避免冲压时出现开裂。建模过程中要注意所有的棱边都做倒钝处理,尤其是安装孔的边缘、
压脚的接触边,既避免装配时划伤操作人员,也能减少应力集中点。另外要校验支架在最大摆角位置时的干涉情况,比如当支架摆到最大压紧位置时,臂身和安装座之间要预留至少1mm的间隙,压脚和工件表面的接触面积要足够,避免压强过大压伤软质工件,比如PCB板、塑料件这类容易被压损的工件,还可以在压脚表面粘贴聚氨酯垫,不过这个支架本身的压脚宽度做了8mm的加宽设计,常规场景下不用额外加缓冲垫也能满足压合需求。还有铰接孔的同轴度要控制在0.02mm以内,不然穿销轴的时候会出现别劲的情况,长期摆动会加速销轴和孔的磨损,缩短构件的使用寿命。这类小零件虽然结构不复杂,但是在整个工位里的作用很关键,设计时如果只看外形不考虑实际装配和受力情况,很容易在现场调试时反复修改,反而增加整体的设计成本,建模时把每个安装细节、受力点、运动边界都考虑到位,才能保证加工出来的零件拿到现场就能直接装配使用,不用二次修配。
