槽型连接铰接固定支座结构设计

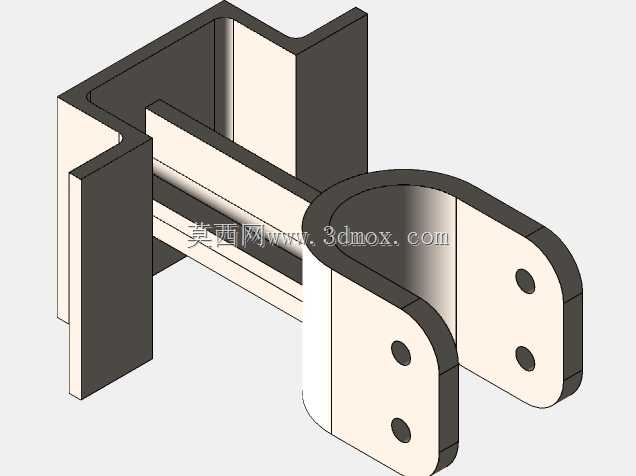

　　在各类输送设备、工装夹具、轻型桁架结构的铰接连接场景中，这类槽型铰接固定支座是承担载荷传递、实现构件间相对转动约束的核心连接件，日常应用覆盖生产线旁的护栏铰接、小型工装的翻转支撑、轻型物料架的活动连接等多个现场场景，区别于普通刚性焊接支座，这类结构允许被连接件在铰接轴的轴线垂直平面内实现小角度转动，可抵消安装面的平面度误差、设备运行过程中的结构微变形，避免连接位置出现应力集中导致的焊缝开裂、板材变形问题。从结构设计逻辑来看，该支座采用一体化折弯加焊接的成型思路，一侧的槽型卡接结构可直接卡入对应规格的型钢翼缘，无需额外加工复杂的安装卡槽，现场安装时只需将槽口对准型钢推入，再通过侧面的紧固螺栓完成预固定，大幅降低现场配装的对位难度；

　　另一侧的双耳环铰接结构，耳板上预留的同轴销孔可直接穿装铰接销轴，双板夹持的结构形式相比单耳铰接，可将销轴的受力状态从悬臂剪切变为简支剪切，同等销轴直径下承载能力提升40%以上，同时能避免铰接过程中出现侧向窜动的问题。设计过程中需要重点控制几个核心尺寸边界，首先是槽型卡接部分的内槽净宽，需要匹配对应常用型钢的翼缘厚度，预留0.2-0.5mm的安装间隙，既保证推入过程顺畅，又不会因间隙过大导致安装后出现旷量；其次是双耳环部分的同轴度，两个耳板的销孔同轴度需要控制在Φ0.1mm以内，否则穿装销轴时会出现卡滞，长期运行还会出现单侧耳板偏载磨损的问题；另外耳板的销孔中心到槽型结构安装面的距离，需要预留足够的转动空间，

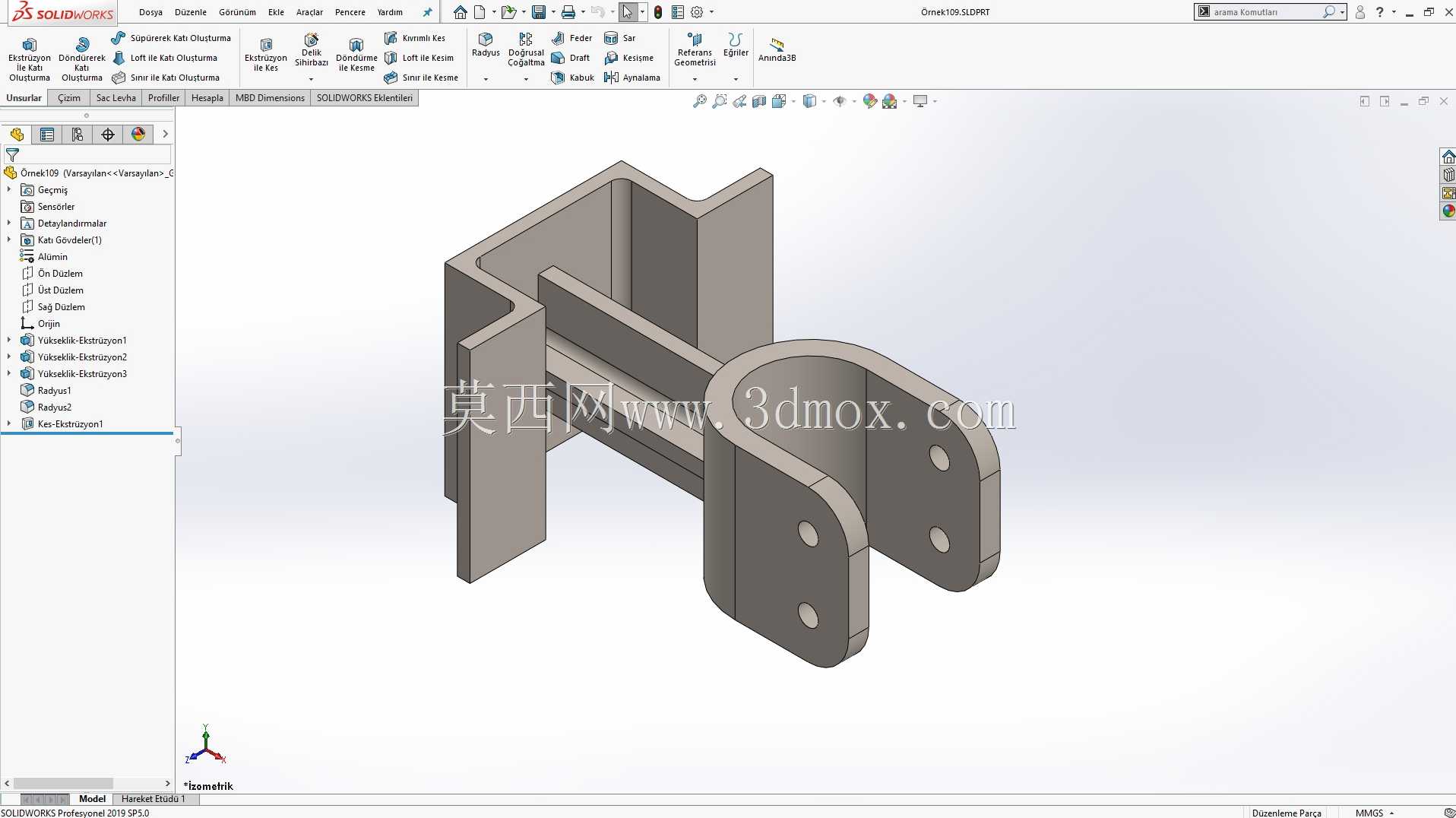

　　保证被连接构件在设计允许的转动角度范围内，不会和支座本体、安装型钢出现运动干涉。从功能特性上看，该支座的槽型安装侧可适配多种现场安装条件，既可以卡装在型钢上做铰接支点，也可以贴装在平整的安装板面上，通过槽型结构背面的安装孔完成螺栓固定，适配不同的安装基面；铰接侧的耳板厚度根据常规轻型载荷场景设计，可满足静载下数吨的径向载荷承受需求，同时销孔位置可根据实际使用需求加装自润滑轴套，降低铰接转动过程中的磨损量，延长结构的维护周期。在实际建模过程中，折弯部分的圆角半径需要匹配常用钣金折弯工艺的参数，避免出现折弯开裂的问题，焊接位置的焊缝尺寸根据板材厚度设定，采用角焊缝连接槽型部分和双耳部分，焊缝避开应力集中的转角位置，

　　保证焊接后的结构强度满足使用要求。这类结构在实际使用中，相比铸造成型的铰接支座，生产周期更短，可通过常规的钣金切割、折弯、焊接工序快速加工成型，单件生产成本更低，同时重量更轻，适合在对结构自重有要求的轻型设备、移动工装场景中使用，安装过程无需复杂的专用工装，普通装配人员借助常规扳手即可完成安装固定，后期维护时只需定期检查铰接销轴的磨损情况、紧固螺栓的预紧力即可，维护难度极低。设计时还需要考虑安装边界的避让问题，槽型结构的外侧宽度要小于安装位置的可用空间，双耳部分的外侧间距要匹配被连接构件的连接端宽度，保证被连接件可顺利插入两个耳板之间完成销轴装配，同时支座整体的突出高度要控制在设计允许范围内，避免和周边的管线、其他构件出现位置干涉。
