带安装支座的齿轮传动箱体结构设计

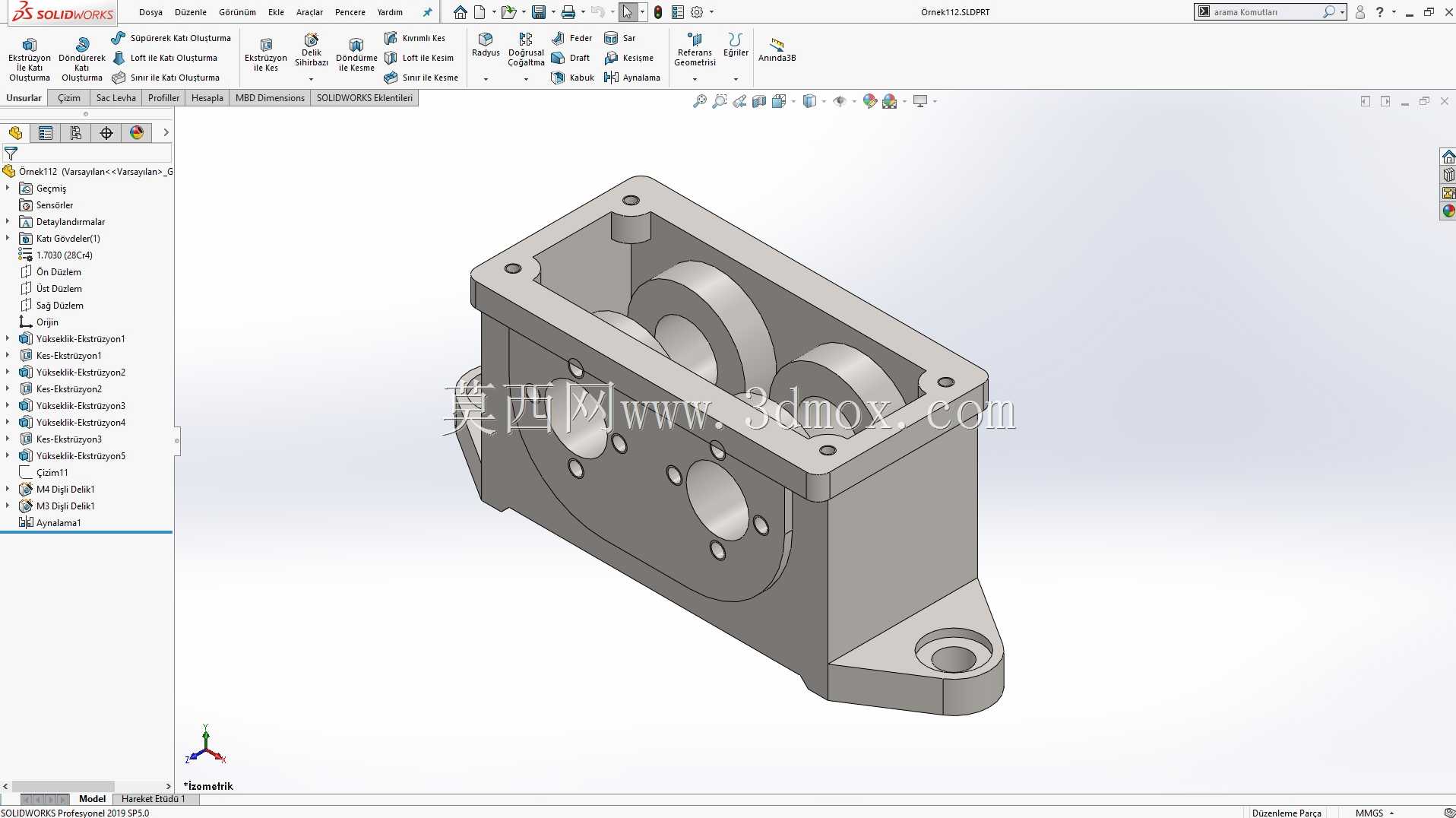

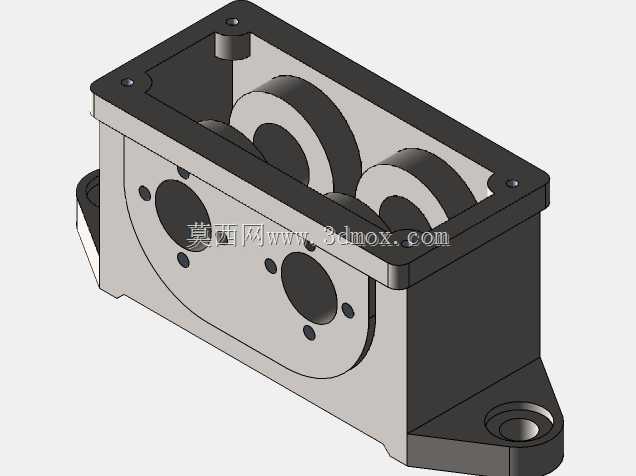

　　这款齿轮传动箱体是小型动力传递系统中的核心承载构件，日常多配套在轻工输送设备、小型自动化生产线的动力输入端，也可作为独立减速单元适配各类需要降速增扭的轻载传动场景。从结构布局来看，箱体采用一体化铸造成型的腔体设计，侧壁预留的轴承安装孔位同轴度公差控制在IT7级范围内，能够保证内部啮合齿轮的轴系安装精度，避免运转过程中出现偏载、齿面异常磨损的问题。箱体底部延伸出带通孔的安装支耳，支耳与腔体主体之间设置了加强筋过渡，既可以降低安装面的应力集中，也能在设备运行时抵消齿轮啮合产生的径向振动力，保证整机安装的稳定性。

　　在设计思路上，这款箱体优先考虑了装配工艺性与后期维护便利性：腔体顶部采用开口式设计，配合对应尺寸的端盖即可完成腔体密封，装配时可以先将齿轮轴系预装完成后整体放入腔体，再通过端盖压紧轴承外圈，大幅降低装配难度；侧壁预留的多个螺纹孔位，既可以作为润滑油注油孔、油位观察孔使用，也能根据实际安装需求加装传感器、透气塞等附属配件，适配不同工况的使用要求。箱体的外形尺寸经过紧凑化优化，在容纳两组啮合齿轮的前提下，整体轮廓控制在极小的空间范围内，不会占用过多设备安装空间，适合在布局紧凑的小型自动化设备中使用。

　　从安装边界来看，底部两个安装支耳的孔位中心距按照通用安装标准设计，能够直接适配多数小型设备的安装基板，不需要额外制作转接板；箱体输出端的法兰端面加工有定位止口，与外接负载连接时可以快速完成同轴定位，减少安装调试的时间成本。腔体内部的储油空间经过容积核算，能够存储足够的润滑油对齿轮啮合面、轴承进行飞溅润滑，在额定转速下连续运行时，不需要额外配置强制润滑系统，降低了整套传动单元的结构复杂度与制造成本。

　　实际应用中，这款箱体可以适配不同模数的齿轮组搭配，通过更换内部齿轮即可实现不同传动比的调整，不需要重新加工箱体主体，能够覆盖多类轻载传动场景的需求。箱体的壁厚经过强度校核，在额定负载工况下，腔体的变形量控制在允许范围内，不会影响齿轮的正常啮合精度；边角位置全部做了圆角过渡处理，既可以消除铸造应力集中点，也能避免装配过程中出现锐边划伤的问题。对于结构设计从业者来说，这款模型的腔体布局、安装位设计、加强筋布置都具备较高的参考价值，尤其是在小型减速箱体的紧凑化设计场景中，可以直接借鉴其轴系布局与安装接口的设计逻辑，缩短同类产品的开发周期。
