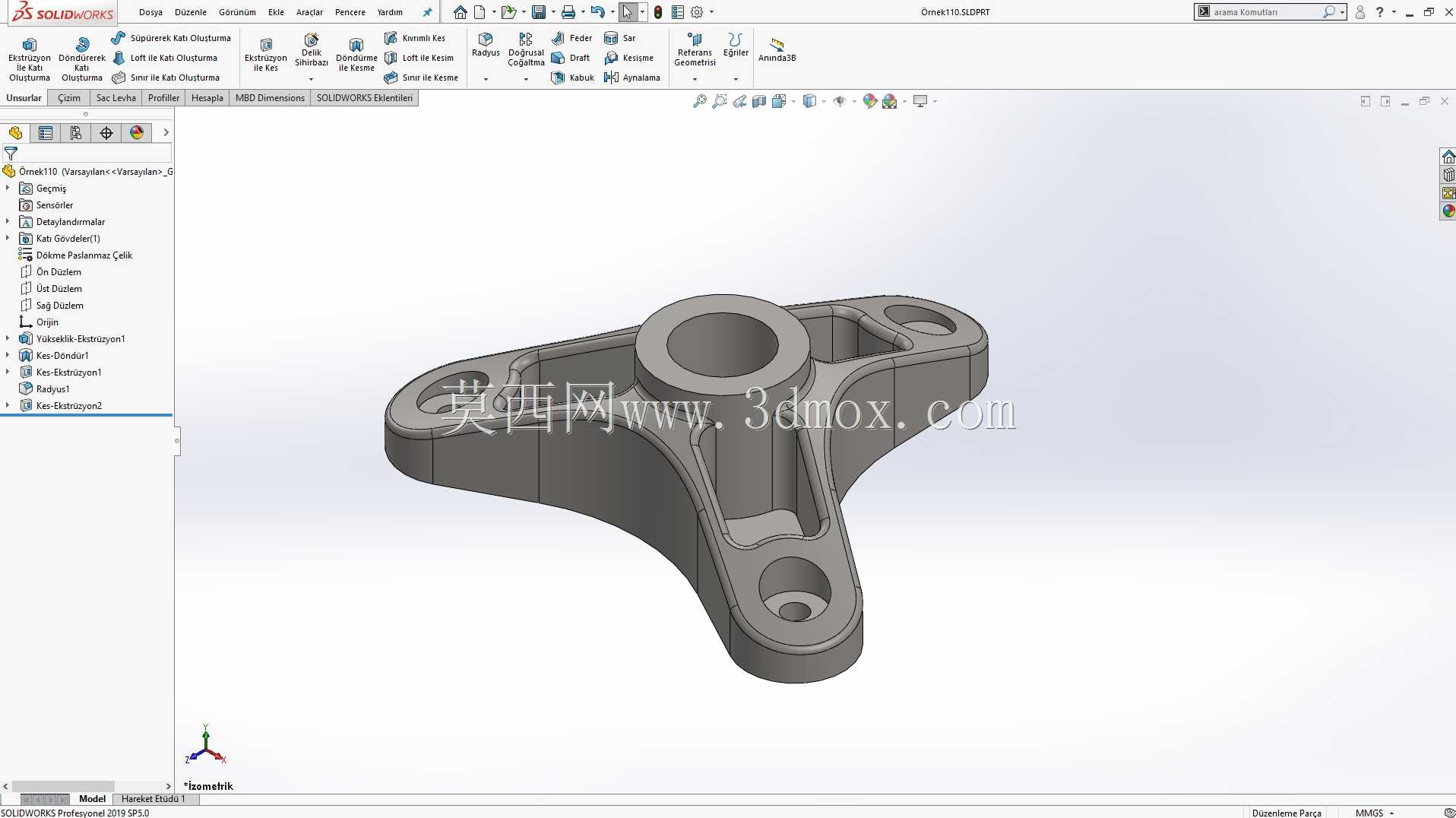

三耳带轴套连接支架结构设计

项目分类:通用机械零部件 发布时间:2023-08-11 ID:706317
  • 三耳带轴套连接支架结构设计
  • 三耳带轴套连接支架结构设计

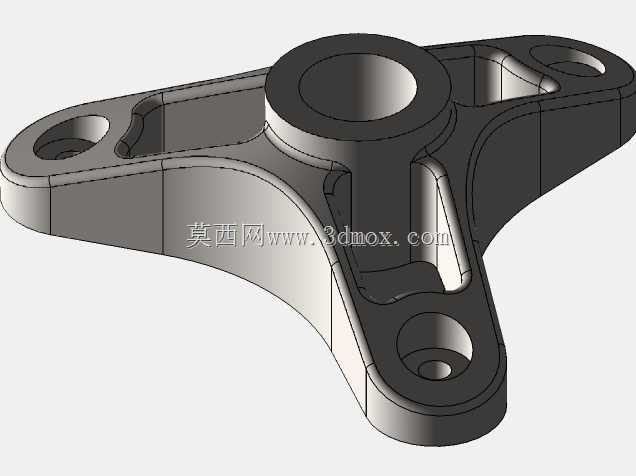

  这类三耳式带轴套的连接支架,多应用在中小型动力传输、轻型设备机架的铰接点位上,日常在农用机械的操作连杆联动端、小型输送线的张紧臂铰接位、健身器材的转动支撑点位都能见到同结构的零件身影。从实际使用场景来看,它的核心作用是实现中心轴件与三个方向的连杆/安装面的刚性连接,中心的通孔轴套用来穿装铰接销轴或者转动轴,三个向外延伸的支耳分别对应三个不同方向的安装点位,用来通过螺栓固定外接构件,相比单耳或者双耳的铰接座,这种三耳结构可以在不额外增加转接件的前提下,实现多方向的载荷传递,减少装配环节的零件数量,降低装配累积误差。

  从结构设计的逻辑来看,中心轴套的轴向长度做了比支耳厚度更大的延伸,两端预留了足够的轴肩接触面积,穿装销轴的时候可以保证轴套和销轴的接触长度足够,避免局部压强过大导致的轴套快速磨损,轴套内壁的粗糙度要求控制在Ra1.6以内,日常使用中可以根据工况选择加装自润滑铜套或者直接采用基体材料做耐磨处理。三个支耳采用了等夹角120度的布局方式,这种布局可以让三个安装点位的受力均匀分散,不会出现某一个方向载荷集中的问题,支耳和中心轴套的连接位置做了大圆弧过渡,避免直角位置的应力集中,在承受交变载荷的时候可以有效降低连接位置的断裂风险。每个支耳的末端都设计了沉头安装孔,沉孔的深度刚好可以容纳标准内六角螺栓的头部,装配之后螺栓头不会突出支耳表面,避免和周边运动构件发生刮擦干涉,安装孔的孔径按照常用的螺栓间隙配合标准设计,预留了0.2-0.5mm的装配调整量,方便现场安装的时候对位调整。

  从外形尺寸和安装边界来看,这类支架的整体外接圆直径一般控制在120mm-180mm区间,中心轴套的内径根据适配的销轴直径设计,常见规格在15mm-30mm之间,轴套的轴向高度比支耳安装面高出5mm-8mm,保证穿轴之后轴端有足够的固定空间。三个支耳的安装孔中心到支架中心的距离保持一致,安装的时候三个固定点的外接圆直径误差控制在0.1mm以内,保证装配之后支架的转动中心和设计点位重合。支耳的厚度根据额定载荷设计,常规轻型载荷下厚度在8mm-12mm之间,支耳背面做了局部的减重槽设计,在不降低结构强度的前提下减少零件的整体重量,减重槽的位置避开了应力传递的主路径,不会影响支耳的承载能力。

  在实际选型适配的时候,需要注意中心轴套的内径和所用销轴的配合公差,如果是作为固定铰接点使用,可以选择间隙较小的配合公差,如果是作为转动支撑点位使用,需要预留合适的间隙保证转动顺畅,同时要考虑润滑通道的预留,部分工况下可以在轴套侧壁设计注油孔,方便定期加注润滑脂延长使用寿命。三个支耳的安装面都做了铣平处理,平面度控制在0.05mm以内,保证和外接构件安装之后贴合紧密,不会出现装配间隙导致的松动问题。零件的边角位置都做了倒钝处理,没有尖锐的毛刺飞边,避免装配过程中划伤操作人员,也减少应力集中的点位。这种结构的零件一般采用铸造成型之后再做机加工的工艺生产,毛坯铸造的时候保证支耳和轴套连接位置的材质致密性,避免出现砂眼气孔等铸造缺陷,机加工的时候重点保证中心轴套内孔的圆柱度和三个安装孔的位置度,满足装配的精度要求。
