外六角外丝宝塔式软管快插接头

　　这类外六角外丝宝塔接头是流体管路系统里最常见的连接件之一，日常在气动控制回路、低压液压输送、小型给排水支路、实验设备流体管路、小型燃油输送管路里都能见到它的身影，核心作用是实现带外螺纹的硬管路端口，和柔性软管之间的密封连通，不需要额外的快插基座，只需要配合管卡或者喉箍就能完成软管端的固定，安装门槛极低，现场维护更换也十分方便。

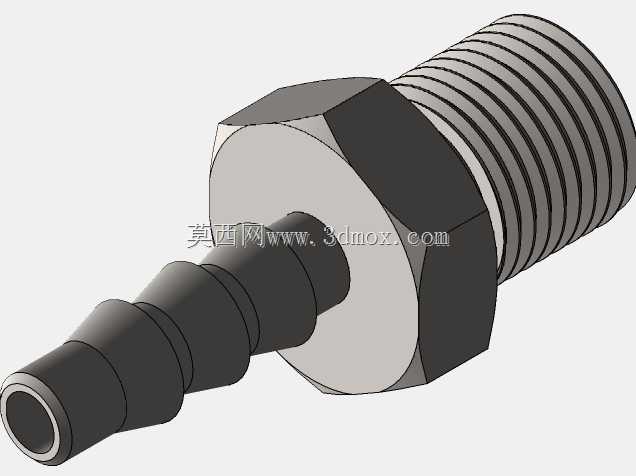

　　从结构设计逻辑来看，整个接头分为三个功能段，最外侧的外螺纹段是和硬管路或者阀体、泵体端口连接的部分，螺纹规格匹配常规的公制管螺纹或者英制锥管螺纹，安装时只需要在螺纹段缠绕生料带或者配合密封垫圈，就能实现硬连接端的静密封，螺纹段根部的六角台是给扳手提供受力位的，不管是开口扳手还是活动扳手都能卡紧这个位置施加扭矩，避免安装时整个接头跟转，也能保证螺纹拧入深度符合密封要求，不会因为拧入过浅导致密封失效，也不会因为拧入过深顶坏对侧管路的内螺纹端口。中间的六角台同时也做了限位台阶，当螺纹拧到底时，六角台的端面会贴紧对侧连接件的安装面，配合端面密封圈可以进一步提升密封可靠性，在有轻微振动的工况下也能避免螺纹松脱。

　　和六角台相连的宝塔段是插入软管内部的部分，这部分做了多级倒刺式的阶梯凸环，每一级凸环的外径都略大于适配软管的内径，当软管被撑开套入宝塔段之后，软管自身的弹性回缩力会紧紧贴在每一级凸环的表面，凸环的直角棱边会卡入软管内壁，配合外部加装的喉箍锁紧之后，哪怕管路内有一定的正压或者负压，都不会出现软管脱落、流体泄漏的问题。宝塔段的最末端做了圆弧导向倒角，安装时不需要额外扩口就能很顺畅地把接头插入软管内部，不会割伤软管内壁导致后期软管开裂漏液。整个接头的内部流道做了等径设计，没有突然的缩径或者扩径结构，流体经过时的局部阻力损失很小，不会在接头位置产生明显的压降，也不容易残留流体介质，在输送洁净流体或者有卫生要求的介质时，也不会出现介质滞留变质的问题。

　　从安装边界来看，这类接头的整体长度较短，六角台的对边尺寸比螺纹大径大3-5mm，安装时只需要预留出扳手操作的空间即可，不需要像法兰连接那样预留大量的螺栓操作空间，在布局紧凑的设备内部管路里优势十分明显。适配的软管内径和宝塔段的公称直径一一对应，选型时只需要确认硬连接端的螺纹规格、软管的内径尺寸、以及输送介质的材质兼容性即可，比如输送普通压缩空气可以用普通碳钢或者黄铜材质的接头，输送水或者弱腐蚀性介质可以选用304不锈钢材质的接头，输送燃油类介质则需要选用耐油材质的接头搭配耐油软管。

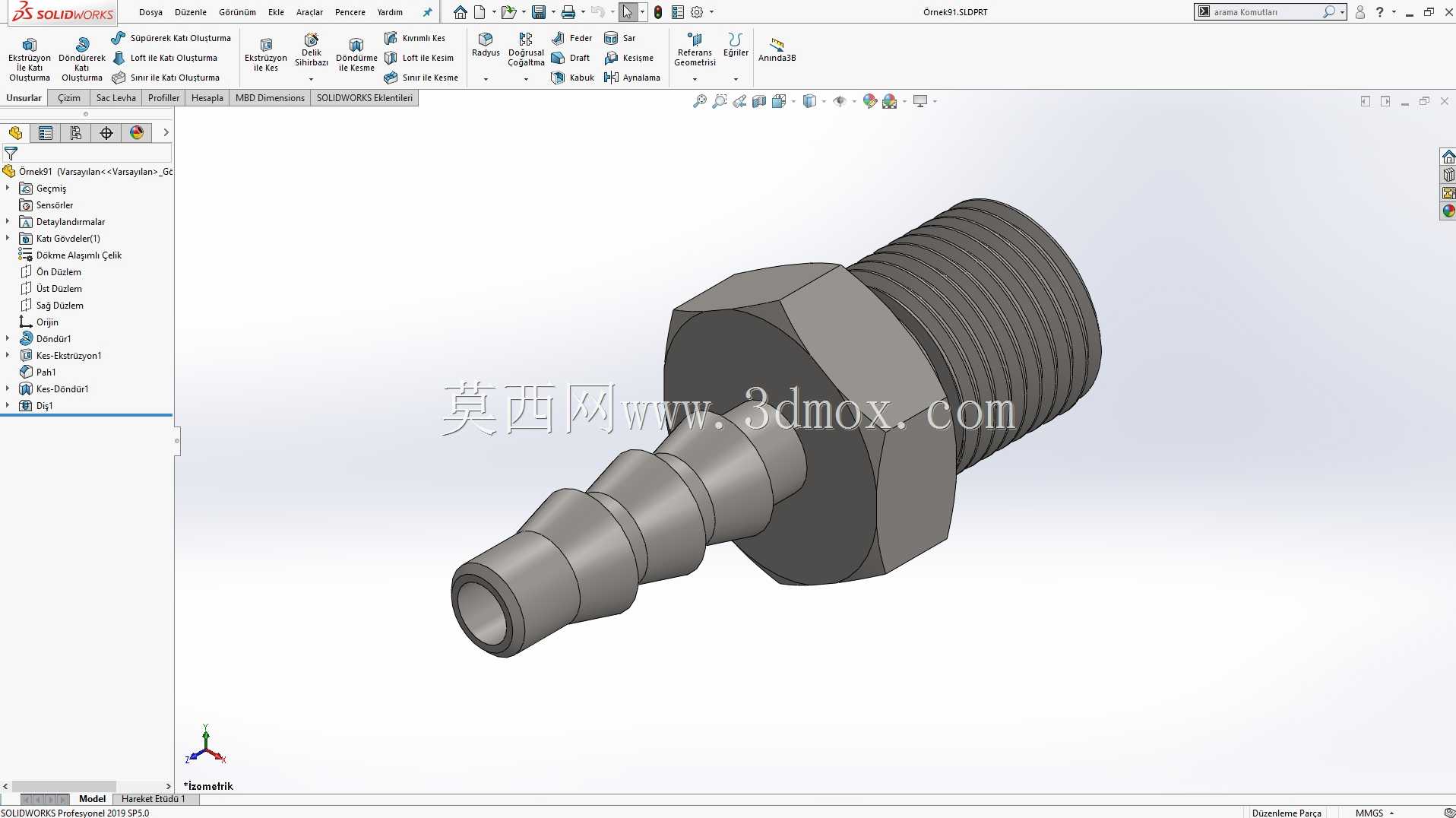

　　在实际工况使用中，这类接头的耐受压力通常和适配的软管耐压等级匹配，低压工况下10bar以内的压力都可以稳定使用，如果是负压抽吸工况，只要喉箍锁紧到位，也能承受-0.8bar左右的负压不会出现脱管、漏气的问题。日常维护时只需要定期检查软管是否有老化开裂、喉箍是否有松动即可，接头本身如果没有出现螺纹滑牙、宝塔段倒刺磨损的情况，可以长期重复使用，不需要频繁更换，是小口径流体管路里性价比极高的连接方案。建模的时候需要注意螺纹段的收尾退刀槽尺寸，要符合机械加工的工艺要求，六角台的棱角要做微小的倒钝处理，避免安装时划伤操作人员，宝塔段的每一级凸环的拔模角度要控制在合理范围，既方便机加工或者注塑、压铸脱模，也能保证倒刺的卡紧力足够，内部流道的相交位置要做圆角过渡，减少应力集中，避免在压力波动的时候接头出现开裂的问题。
