带安装底座的卧式轴套支撑座结构

　　这类带方形安装底座的卧式轴套支撑结构，在轻工输送线、小型非标自动化设备、木工机械的从动辊组支撑场景中应用十分广泛，日常设备维护和新线搭建时经常会碰到这类支座的选型或改型需求。不同于立式安装的轴承座，这种卧式结构的支撑轴线与安装基面平行，能直接承托水平布置的光轴、辊筒轴端，不需要额外加装转角转接件，在空间紧凑的设备机架内布置时，能有效压缩安装占用的垂直空间。

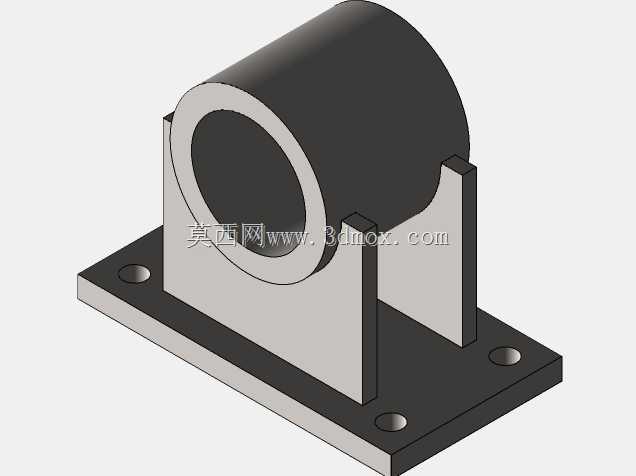

　　从结构功能来看，上部的圆筒部分是核心承载区域，内孔用于镶嵌轴套或者直接穿装转轴，两侧的立板将圆筒部分与下方的安装底板连为整体，形成稳定的门式支撑框架，相比单臂式支撑结构，这种双侧立板的结构抗偏载能力更强，当轴端承受径向载荷时，两侧立板能均匀分散应力，避免单侧支撑出现的应力集中导致的支座变形问题。下方的方形安装底板上预留了四个沉头安装孔，孔位对称分布在底板四角，安装时可以通过内六角螺栓直接将支座固定在设备机架的安装平台或者铝型材框架的台面上，沉孔设计能让螺栓头完全埋入底板平面内，不会出现螺栓头突出干涉轴上安装件的问题，安装后底板与安装面完全贴合，支撑稳定性更好。

　　设计这类支座的时候，首先要确定的是上部圆筒的内孔直径，这个尺寸需要匹配所支撑轴的直径或者配套轴套的外径，要保证配合公差符合使用场景的需求，如果是用于无油润滑的铜套安装，内孔公差一般选H7级，和铜套外径形成过渡配合，避免铜套工作时出现转动窜动；如果是直接穿装光轴做滑动支撑，内孔的表面粗糙度需要控制在Ra1.6以下，减少轴转动时的摩擦阻力。圆筒的壁厚设计需要结合实际承载的径向载荷来计算，常规轻型输送场景下，壁厚取内孔直径的1/8到1/6就能满足强度需求，不需要做过厚的设计，避免不必要的材料浪费和整体重量增加。

　　两侧立板的设计要兼顾强度和安装空间，立板的厚度一般不小于底板厚度的2/3，立板与圆筒、立板与底板的连接位置需要做圆角过渡，避免直角连接处出现应力集中，在设备长期运行产生振动的工况下，圆角过渡能有效降低连接位置开裂的风险。立板的高度决定了支撑轴线距离安装面的中心高，这个尺寸是安装边界里的核心参数，选型和设计时必须和配套辊筒、传动件的中心高匹配，否则会出现轴系不同心，导致轴转动时卡滞、磨损加剧的问题。

　　安装底板的尺寸设计需要考虑安装孔的布置空间，四个安装孔的中心距要匹配常用的铝型材安装孔位或者钢板平台的预留孔位，孔的直径要比所用安装螺栓的直径大1到2毫米，方便安装时调整位置，抵消部分安装面的加工误差。底板的厚度一般根据整体承载重量选择，轻型载荷下取8到12毫米就能满足刚性需求，重型载荷场景下可以适当加厚，或者在底板与立板的连接位置增加加强筋，进一步提升整体结构的刚性。

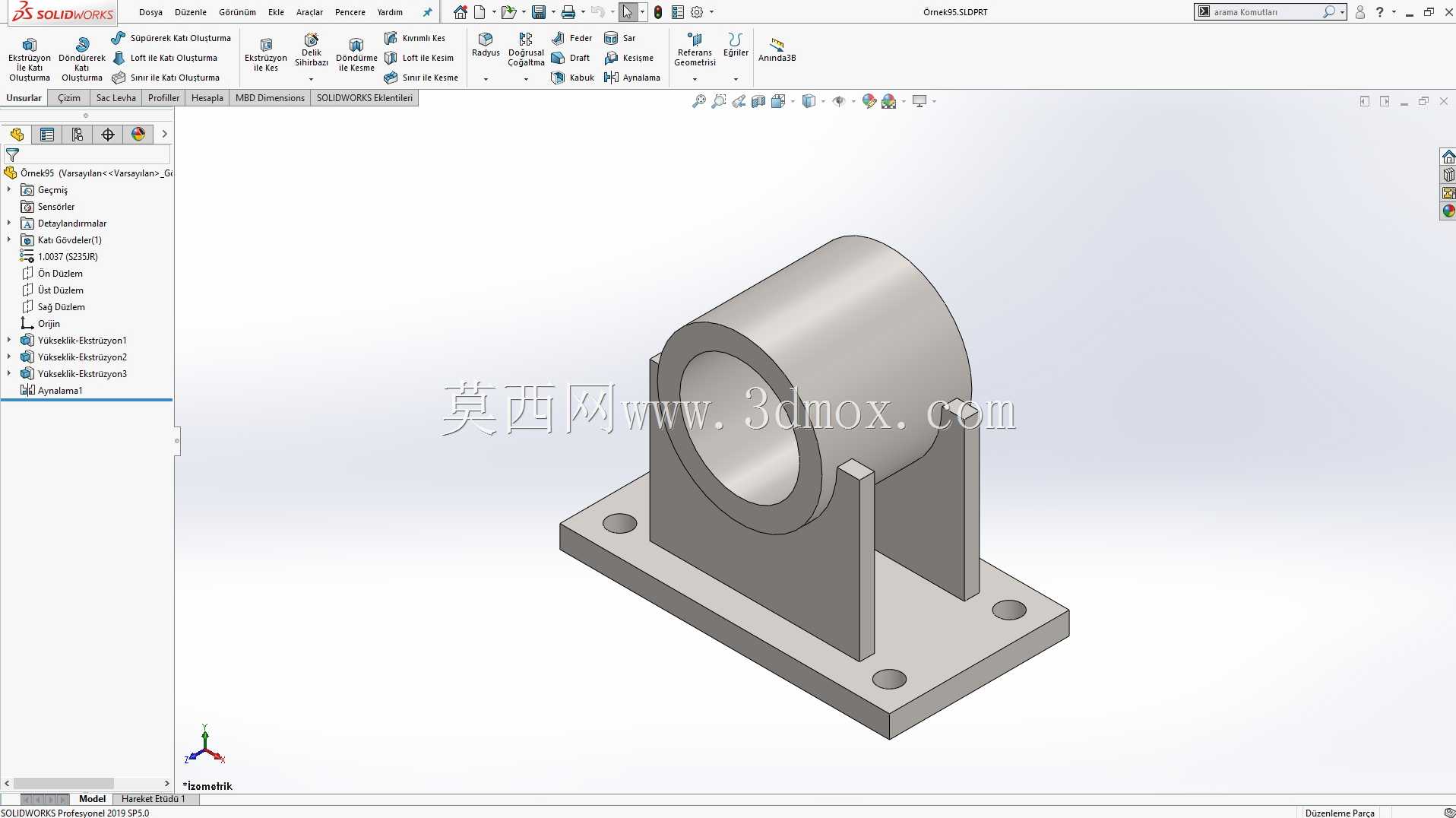

　　实际应用中，这类支座经常用于承托输送带的从动辊两端、小型传动机构的中间传动轴、手动操作机构的转轴支撑，相比一体式的铸造轴承座，这种结构可以根据实际需求灵活修改内孔尺寸、中心高和安装孔位，在非标设备设计时不需要受标准件尺寸的限制，能更好适配特殊的安装空间。建模过程中需要注意各个配合面的平面度要求，底板的下表面作为安装基准面，平面度公差要控制在0.1毫米以内，保证安装后不会出现翘曲；圆筒的内孔轴线要与底板下表面保持平行，平行度公差根据轴的转速选择，转速越高的场景，平行度要求越严格，避免轴转动时产生附加的径向力。另外，这类支座如果用于有粉尘或者切削液的工况，还可以在圆筒的两端预留密封件的安装槽，加装毡圈油封或者密封圈，避免杂质进入内孔磨损轴和轴套，延长支座的使用寿命。
