钣金立式安装直角支撑固定支架

　　这款钣金支撑固定件，主要面向小型工业设备、轻型自动化机构的侧装支撑场景，常见于生产线旁的小型传感器安装支架、气动元件辅助固定、轻型管线导向支撑这类需要在垂直立面与水平安装面之间做直角转接的工位。从实际使用场景来看，这类零件不需要承受大吨位载荷，更多是承担定位、辅助支撑、部件转接的功能，多数应用在设备内部非主承力结构区，或是设备外围的辅件安装位，替代定制焊接支架，减少现场焊接的打磨、校正工作量，也方便后期拆装调整部件位置。

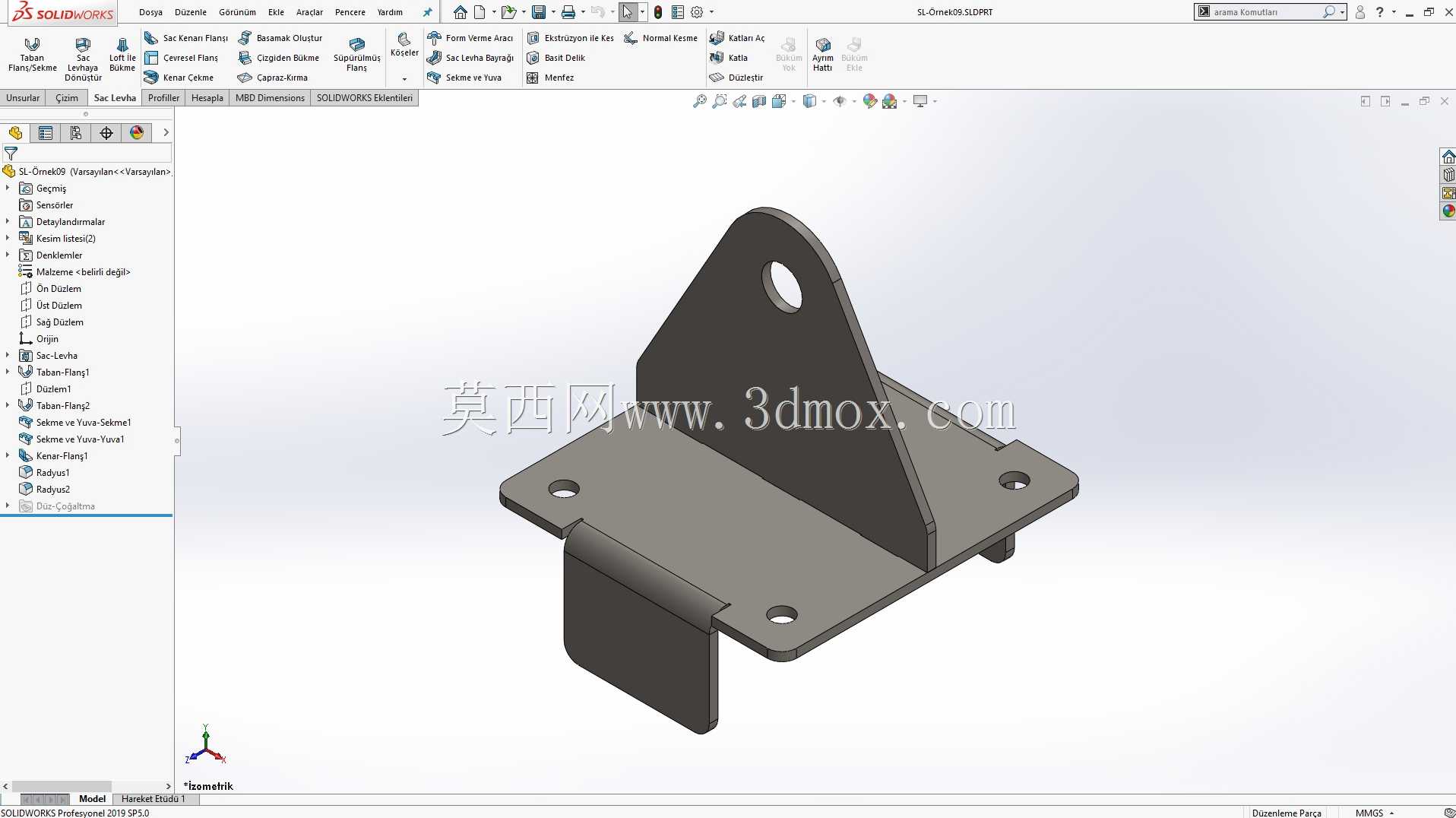

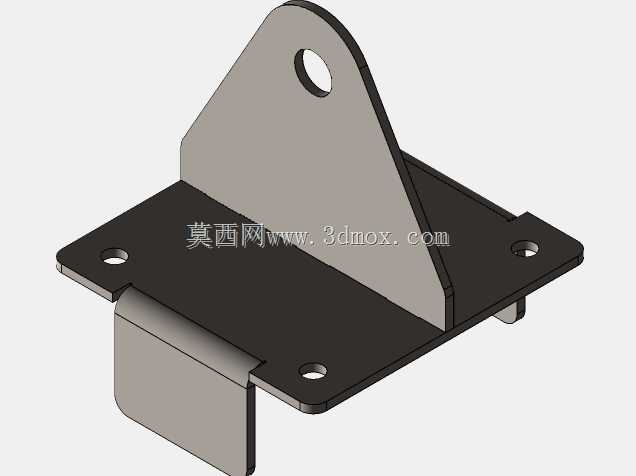

　　从功能特性上看，零件采用一体化钣金折弯成型，没有额外的焊接拼接结构，避免了焊接变形带来的安装面平面度误差，整体结构分为水平安装底板与垂直立板两个核心功能区，底板上预留了四个对称分布的安装通孔，孔位间距适配常规的M4、M5内六角圆柱头螺钉安装，安装时可以直接通过螺栓将底板固定在设备台面、型材框架的水平面上，四个孔位的对称设计允许安装时根据走线、周边部件干涉情况调整90度安装方向，适配不同的布局需求。立板顶部做了圆弧收边处理，中间预留一个单安装孔，用于固定需要立式安装的小型部件，比如光电传感器支架、小型气动管路的固定夹、轻型导向杆的端部支撑，立板与底板之间的折弯处做了小尺寸的压筋加强，提升折弯位置的结构刚度，避免长期受侧向力出现折弯角开裂、变形的问题。底板前端延伸出一个向下折弯的短舌片，这个结构可以在安装时卡在安装基准面的侧边，起到安装定位的作用，不需要额外做定位治具就能快速对齐安装位置，减少现场安装的调整时间，同时这个短舌片也能承担部分侧向限位作用，当立板上固定的部件受沿安装面方向的冲击力时，舌片可以抵消部分剪切力，降低固定螺栓的受力负荷。

　　设计思路上完全遵循钣金加工的工艺特性，所有折弯边都预留了合理的折弯内R角，没有出现锐角折弯的应力集中结构，所有安装孔都距离折弯边保留了足够的安全距离，避免冲孔时距离折弯边过近导致板材撕裂，也给螺栓安装预留了足够的扳手操作空间。零件整体没有复杂的曲面结构，所有特征都可以通过激光下料、数控折弯两道核心工序完成，不需要额外的铣削、焊接工序，加工成本低，适合批量生产，表面处理可以根据使用场景选择喷塑、镀锌或者电泳，适配不同的防腐、外观需求。

　　从安装边界尺寸来看，水平底板的长宽尺寸控制在常规小型安装位的适配范围内，不会占用过多的安装空间，立板的高度刚好满足常规小型部件的安装高度需求，不会因为立板过高导致支撑刚度不足，也不会因为立板过矮导致安装的部件与底板出现干涉。折弯后的整体垂直高度与水平宽度比例经过优化，在保证支撑稳定性的前提下尽可能缩小零件体积，安装时四个固定孔的位置避开了常规铝型材的槽位中心，可以直接在欧标2020、3030型材的台面上安装，不需要额外做转接板。立板上的安装孔中心到底板安装面的垂直距离经过核算，保证安装的部件底部与底板之间预留足够的间隙，方便走线、调整部件角度，不会出现安装后部件与底板摩擦、干涉的问题。零件的板材厚度选用常规的冷轧钣金厚度，兼顾刚度与轻量化需求，整体重量轻，安装时不需要额外做加强支撑，单人即可完成拆装作业，在设备维护、部件调整时可以快速拆卸更换，不需要动用大型工具。
