钣金设备防护安装支架结构设计

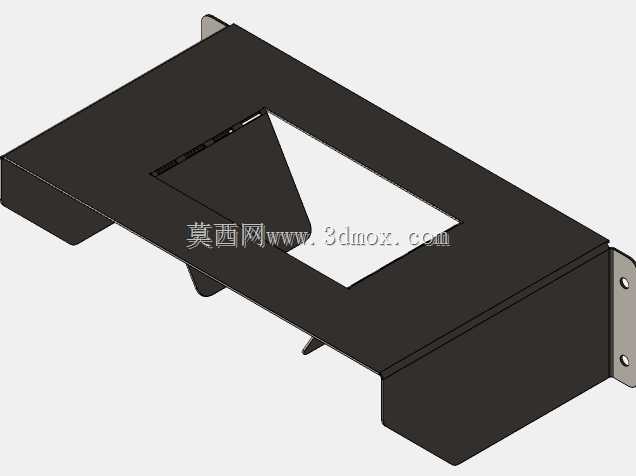

　　这类带开口的折弯钣金件，在工业现场多作为设备局部的防护安装支架使用，常见于自动化产线的工位侧边、小型加工设备的操作面旁，核心作用是遮挡设备内部的传动、走线区域，同时预留的矩形开口可用于嵌入操作按钮面板、小型观察窗或者物料通过的通道，避免生产过程中杂物落入设备内部，也能防止操作人员误触内部运动部件引发安全隐患。从结构设计逻辑来看，整体采用单块钣金折弯成型的思路，没有多余的拼接焊缝，减少了后续焊接打磨的工序量，也能避免拼接处的应力集中问题，两侧延伸出的带安装孔耳板，是直接用于和设备主体框架连接的部位，安装孔的位置公差需要控制在±0.1mm范围内，才能保证装配时和设备预设的安装位精准对齐，不需要现场二次扩孔调整。

　　折弯边的高度设置经过实际工况验证，既能够保证整体的结构刚度，避免钣金件在长期使用中出现变形翘曲，也不会过度占用设备周边的操作空间，不会对操作人员的日常作业动作造成干涉。预留的矩形开口边缘做了向内的小折边处理，这个细节设计一方面是为了消除开口处的锐边，防止安装面板或者清理设备时划伤操作人员，另一方面也能提升开口区域的结构强度，避免开口处受外力出现变形，同时小折边还能作为嵌入面板的支撑位，面板安装时可以直接搭在折边上，再通过侧边的螺丝固定，不需要额外增加支撑条，简化了装配流程。底部的小折弯支脚，是用于和设备底部的安装基面贴合，分担两侧耳板的承重，当防护件上需要安装较重的面板元件时，支脚可以传递部分载荷到设备基面上，

　　避免长期受力导致耳板处的连接螺丝出现松动甚至钣金撕裂的问题。在实际应用场景中，这类钣金防护支架常配套在小型输送设备、桌面型加工设备、工位检测设备上，根据不同设备的安装边界，整体的长宽尺寸可以做等比例调整，但折弯半径、安装孔位的相对位置、折边的高度比例都遵循统一的设计规范，保证不同尺寸的同类型零件都具备一致的结构强度和装配便利性。设计过程中需要重点考虑钣金的展开尺寸计算，折弯扣除值根据选用的板材厚度提前设定，保证折弯成型后各部位的尺寸符合设计要求，不会出现折弯后开口尺寸偏差过大导致面板无法嵌入的问题，同时板材的厚度选择根据防护件的整体尺寸确定，尺寸跨度较大的选用稍厚的冷轧钢板，尺寸较小的可以选用薄一点的板材，

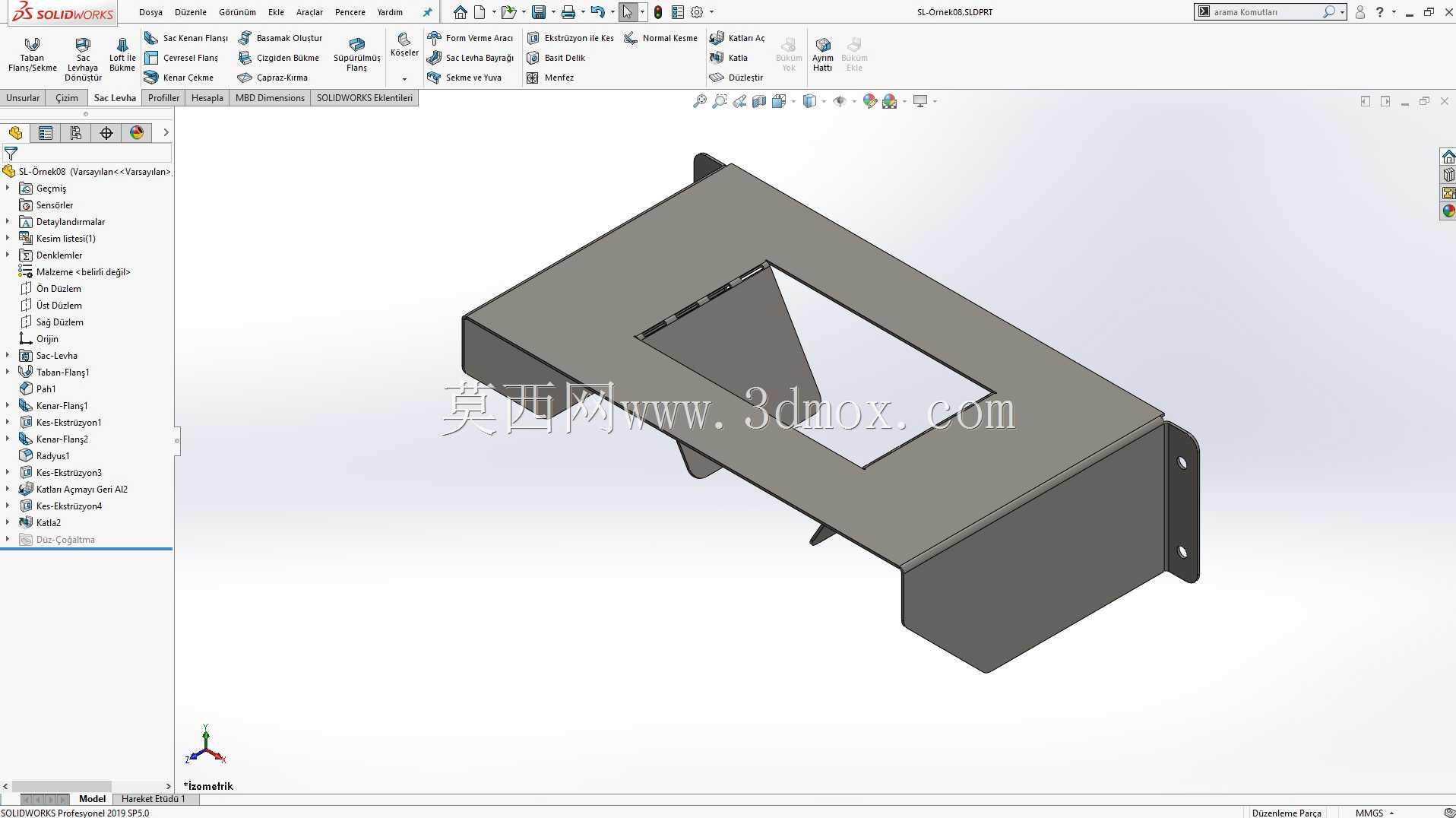

　　在保证结构强度的前提下控制材料成本。表面处理通常采用喷塑工艺，颜色和设备主体保持一致，既能够提升钣金件的防锈耐腐蚀能力，也能让设备整体外观更协调，对于有特殊防静电要求的工位，还可以在喷塑时选用防静电涂层，避免静电积累对工位上的电子元件造成损伤。这类结构的设计不需要复杂的曲面建模，所有特征都基于钣金折弯、冲孔、切口的基础工艺，加工时只需要通过激光切割下料，再经过数控折弯机折弯成型即可，加工周期短，成本可控，非常适合批量配套设备生产使用，在实际维护过程中如果出现变形损坏，也可以快速加工替换件，不需要复杂的维修工序。
