折弯成型钣金输送导料槽结构

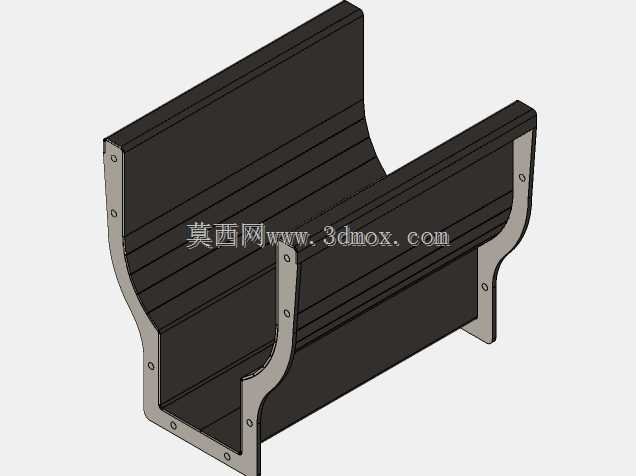

　　这类折弯成型的钣金导料结构，常出现在散料输送线的中段转接、小型加工设备的落料导向工位，用来承接上游工序输出的片状、颗粒状或者小型块状工件，顺着槽体的弧度引导物料滑落到指定接料位置，避免物料散落、卡滞在设备缝隙里。从结构形态来看，整个构件采用等厚钢板经多道折弯工序成型，两侧的立边与底部承料面为一体化折弯结构，没有额外的焊接拼接缝，这种设计能大幅减少物料输送过程中卡入拼接缝隙的概率，同时整体结构的刚性更好，长期受物料摩擦、冲击也不容易出现焊缝开裂的问题。槽体的承料面设计了平缓的弧形过渡段，不是生硬的直角弯折，这个弧度是根据常见散料的安息角调整的，能让物料依靠自重顺畅下滑，不会在转角位置堆积堵料，两侧立边的高度刚好能挡住常规尺寸的物料，

　　防止物料从侧边滑落，同时立边向外翻折的小边，既可以增强槽体边缘的刚性，避免钢板边缘划伤人或者刮蹭其他设备部件，也能作为安装定位的基准面，方便和周边的机架、护板做连接固定。在实际安装场景中，这类导料槽的安装边界需要匹配上游出料口的宽度，槽体的进料端要和上游出料口做无间隙对接，通常会在两侧立边的预设位置开安装孔，用螺栓直接固定在设备的机架立柱上，不需要额外做复杂的支撑结构，因为整体折弯的结构自身已经具备足够的承重能力，常规工况下承受每米数十公斤的物料载荷不会出现明显变形。设计这类钣金件的时候，首先要确认输送物料的单块重量、滑落速度，以此确定钢板的选材厚度，避免板材过薄受冲击变形；其次折弯的内R角要匹配板材厚度，不能出现折弯开裂的问题，

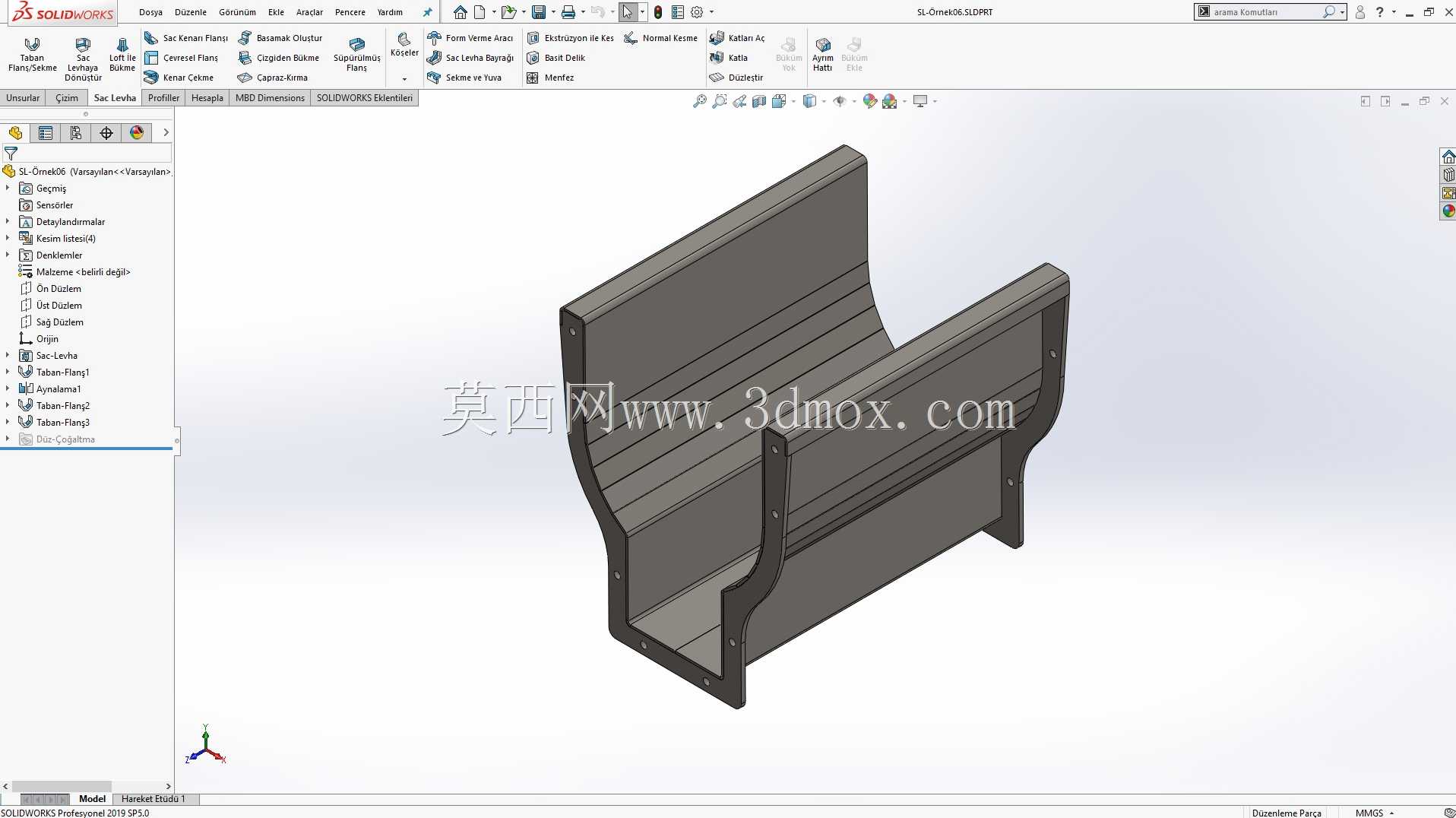

　　弧形段的折弯要采用分段折弯或者滚压成型的工艺，保证弧面顺滑没有凸起折痕，防止物料在滑动过程中被凸起部位挂住。另外槽体的出料端通常会做一个小角度的外翻边，引导物料准确落入下游接料装置，不会因为出料角度太直导致物料飞溅。在日常设备维护中，这种一体化折弯的导料槽比焊接拼接的结构清理更方便，没有藏污纳垢的焊缝死角，输送有粉尘或者粘性的物料时，只需要定期擦拭弧面就能保持顺畅，不需要频繁拆解清理。对于结构设计从业者来说，这类钣金导料件的建模重点在于准确还原折弯工艺的止裂槽、折弯扣除值，保证展开后的下料尺寸准确，避免生产出来的零件安装时出现对接错位的问题，同时要注意两侧立边的平行度公差，控制在合理范围内，不然安装时和周边护板对接会出现缝隙，导致物料漏出。
