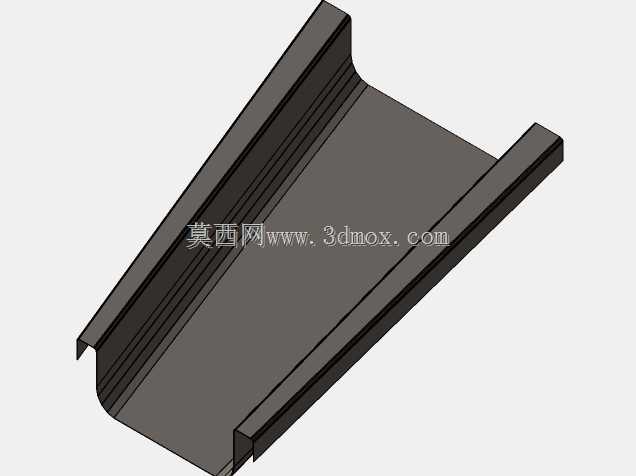

折弯成型钣金槽型支撑构件

　　该构件为冷弯折弯成型的槽型钣金支撑件，在各类设备机架、输送线侧边导向、柜体内部承托结构中应用广泛，日常多见于自动化生产线侧边挡边、电气柜内安装梁、物流分拣设备的侧边导向条等场景，承担承载侧向载荷、为安装部件提供固定基准、阻隔物料偏移的实际作用。从结构设计来看，构件主体采用等厚板材经多次折弯成型，截面为单侧开口的槽型结构，两侧折边高度一致，折边末端带有小尺寸外翻边，该外翻边结构一方面可消除板材剪切后的锐边，避免安装维护过程中划伤操作人员，另一方面可提升折边的整体刚度，降低长尺寸构件在受力时出现的折边变形概率。主体槽腔的内宽尺寸经过匹配设计，可直接卡入对应规格的方管型材或设备安装边，安装时无需额外加工定位卡槽，

　　直接通过侧边的预留安装孔即可完成螺栓固定，大幅降低现场安装的配作工作量。设计过程中优先考虑了钣金加工的工艺可行性，所有折弯内角均匹配板材厚度对应的最小折弯半径，避免折弯时出现板材开裂或外侧拉伸减薄过量的问题，所有折弯边的直段高度均满足折弯机下模的最小压边尺寸要求，无需额外增加工艺余料，可直接一次性连续折弯成型，减少后续裁切工序。构件的整体长度可根据实际安装场景进行适配调整，当前模型的截面尺寸可适配常规30-50mm规格的安装基准边，两侧折边上的安装孔位间距按照通用五金安装的标准孔距设置，可兼容市面主流的螺栓规格，安装时无需重新配钻，直接对位即可完成紧固。从受力特性来看，槽型截面的惯性矩相较于同厚度的平板构件提升4倍以上，

　　可在不增加板材厚度的前提下大幅提升构件的抗弯能力，在承受垂直于槽底的载荷时，两侧折边可起到类似加强筋的作用，避免构件中部出现下挠变形。构件的开口侧朝向安装基准面时，槽腔内部可容纳线缆、小型气管等管线，在作为设备侧边支撑的同时可实现管线的隐蔽排布，减少设备外部的明线数量，提升设备整体的整洁度。在实际选型应用时，若用于有腐蚀风险的场景，可直接替换板材材质为不锈钢或镀锌板，模型的折弯参数、孔位参数无需调整即可直接生成加工图纸，适配不同的表面处理要求。构件两端的切口为平直切口，可根据实际安装需求在端部焊接连接角码，实现多段构件的拼接延长，也可在端部加装端盖，封闭槽腔端口避免杂物进入槽内堆积。针对不同的载荷场景，可通过调整板材厚度、

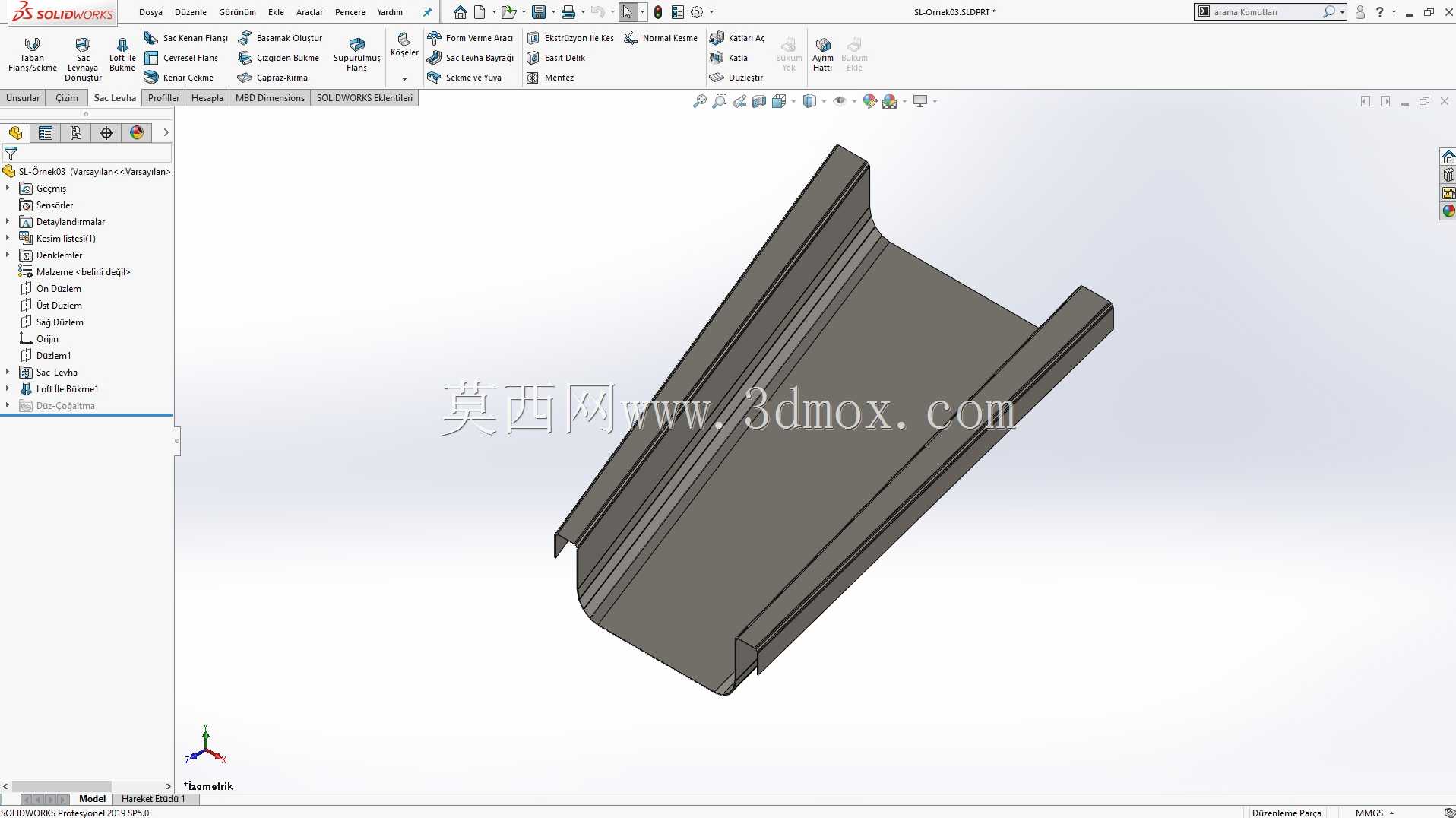

　　折边高度来调整构件的整体承载能力，当前模型的参数适配中等载荷的承托需求，若用于重载场景可在槽腔内部增加点焊的加强衬板，无需修改整体外形尺寸即可提升承载能力。建模过程中所有折弯特征均采用钣金模块的实体折弯生成，可直接展开得到平板下料图，展开后的轮廓无复杂异形切口，可直接采用激光切割或数控冲床完成下料，下料后无需额外的边缘处理即可进入折弯工序，加工流程短，适合批量生产。
