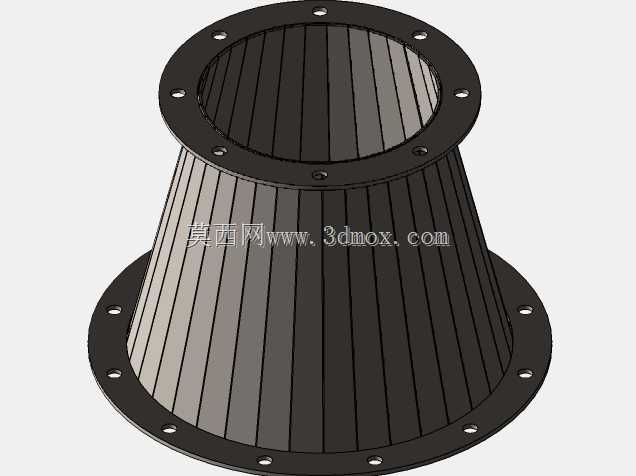

这类带双法兰的锥形变径构件,常见于工业通风除尘系统、物料气力输送管线、风机进出口的管径匹配段,核心作用是实现两个不同通径管路之间的平滑过渡,避免管径突变带来的局部阻力激增,减少流场内部的涡流损耗。从结构形态来看,整体为截顶圆锥形态,两端分别设置带安装孔的平法兰,法兰与锥筒段采用满焊连接,保证连接位置的密封性能与结构强度,避免输送含尘气流或者压力风时出现漏风、漏料的问题。
在实际工程应用中,这类变径管的选型首先要匹配两端对接管路的公称通径,两端法兰的螺栓孔分布圆直径、孔位数量、单孔孔径都需要和对接法兰完全匹配,才能实现现场的无修配安装。锥段的锥角设计是这类构件的核心参数,通常通风系统用的变径锥角控制在15度以内,降低气流沿程的局部阻力系数,如果是用于物料输送的场景,锥角还要进一步收窄,避免粉状、颗粒状物料在锥壁位置滞留堆积,造成管路堵塞。

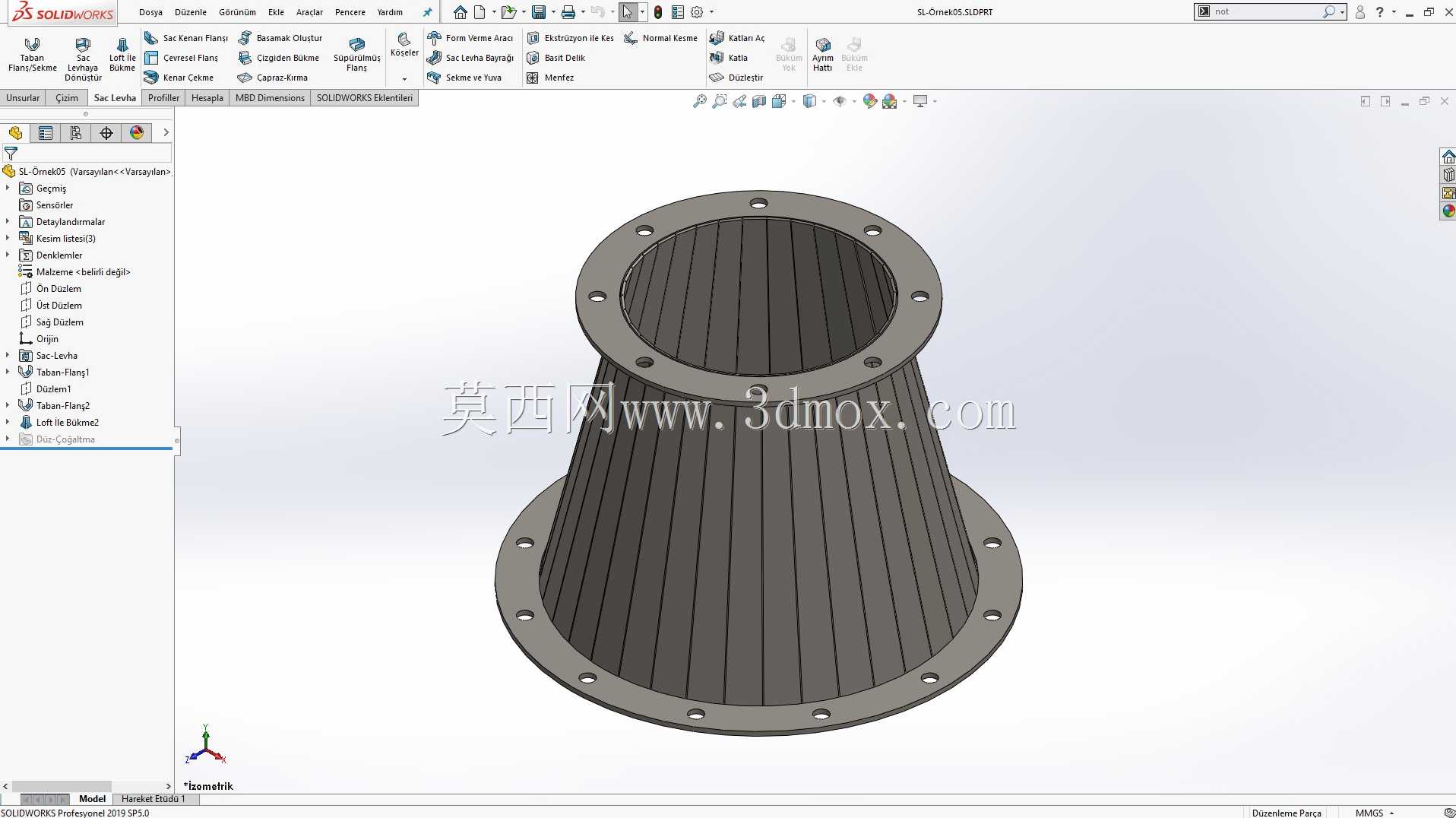

从设计实现逻辑来看,这类钣金类构件的建模需要先确定两端法兰的安装边界:大端法兰的外径、螺栓孔中心距、法兰厚度,小端法兰的对应参数,以及两端法兰之间的轴向安装距离,之后通过放样特征生成锥筒的主体曲面,再拆分钣金展开的拼缝位置——这类大尺寸锥筒通常无法用整板卷制,需要拆分2-4块扇形板料分别卷压成型后再拼焊,建模时需要预留焊接收缩余量,同时在法兰与锥筒的连接位置设置三角加强筋,当管路内风压超过1000Pa或者输送磨琢性较强的物料时,加强筋可以避免法兰受载变形导致密封失效。
安装层面,这类构件的两端法兰需要配合密封垫片使用,根据输送介质的不同选择橡胶垫、石棉垫或者金属缠绕垫,螺栓紧固时需要采用对角交替拧紧的方式,保证法兰面受力均匀,避免局部间隙过大造成泄漏。在管路布置中,这类变径构件通常设置在风机出口与主风管的衔接位置,或者设备除尘吸风口与支风管的连接位置,相比直角变径或者突扩突缩结构,锥形平滑过渡的结构能让管路系统的整体风阻降低30%以上,减少风机的无效功耗,同时也能降低气流高速冲刷管壁带来的振动和噪音。
细节设计上,锥筒内壁需要保证光滑无凸起,拼焊位置需要打磨平整,避免物料或者积尘在焊缝位置挂留;法兰的螺栓孔通常采用跨中分布的形式,避免和对接管路的孔位出现错位,同时法兰的平面度需要控制在每米0.5mm以内,防止安装后出现法兰面翘曲。如果是用于高温烟气输送的场景,锥筒和法兰的材质需要选用耐高温的碳钢或者不锈钢,同时在结构上预留热胀冷缩的补偿余量,避免长期高温工况下焊缝被拉裂。
在实际的生产线改造项目中,这类变径构件往往是非标定制件,需要根据现场的实际安装空间调整锥段的长度和偏心量——如果现场管路存在轴线偏移,还可以将锥段设计成偏心变径的形式,保证管路底部齐平,适用于含冷凝水或者物料沉积的管路场景,避免积液积料。建模过程中需要同步生成钣金展开图,标注清楚每一块扇形料的下料尺寸、折弯卷制的曲率半径,以及法兰焊接的定位尺寸,保证车间加工出来的构件能够直接现场装配,不需要二次修切。
