L型带加强筋双立板安装固定支座

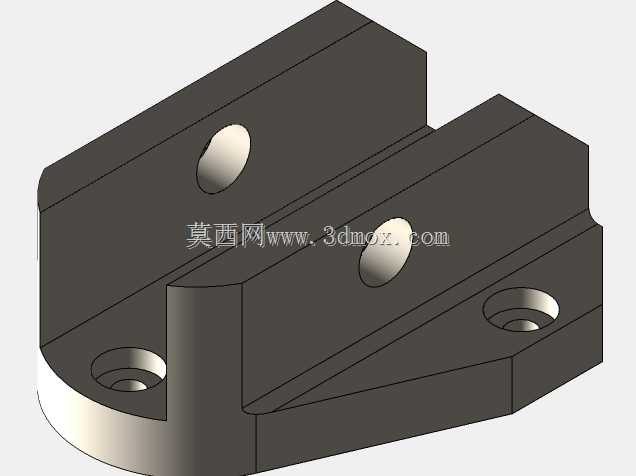

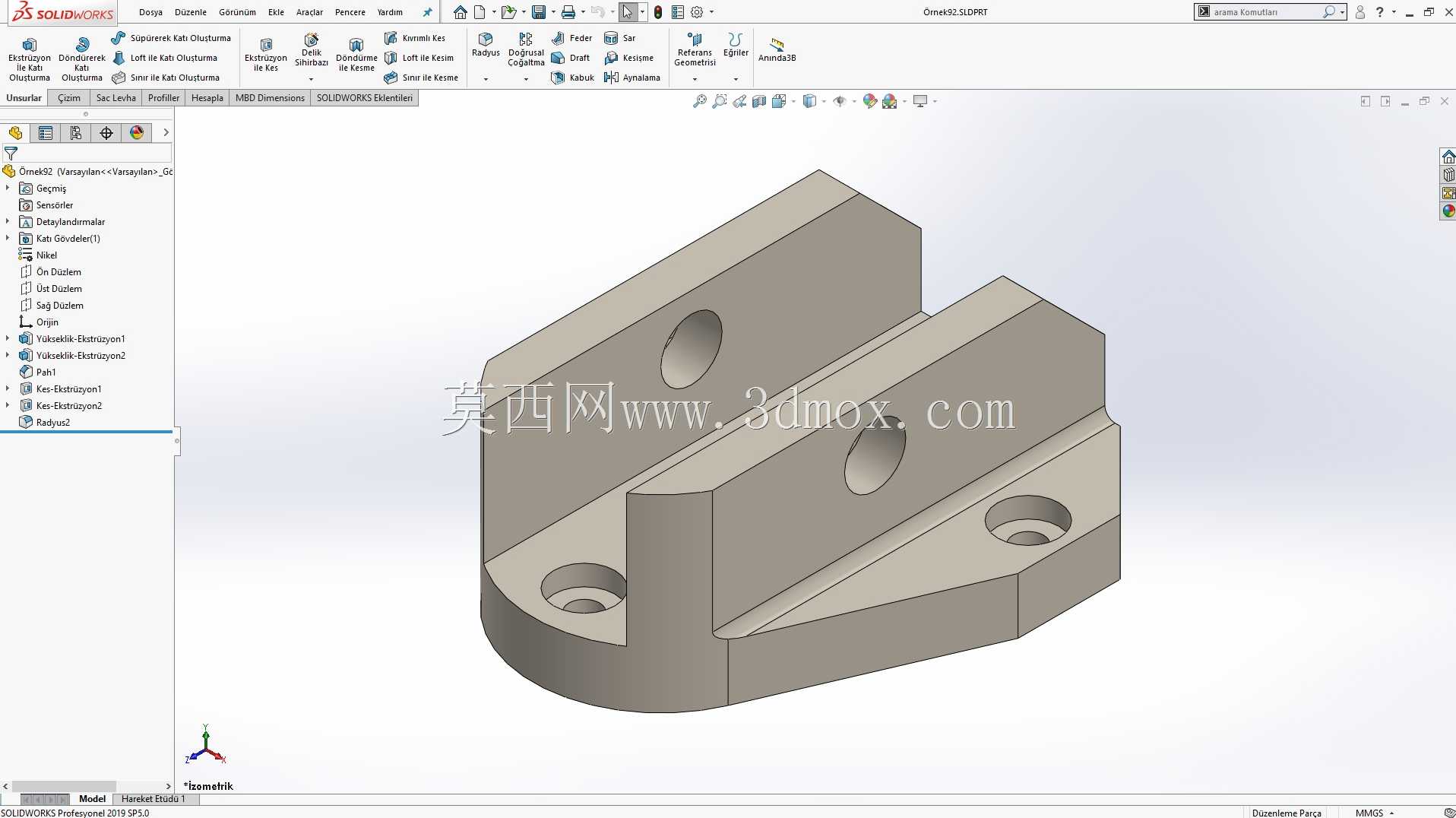

　　这款L型结构的安装固定支座，在轻工包装、非标自动化输送、小型专机的工位定位场景中应用十分广泛，多数时候作为直线导轨副末端限位、小型气动元件安装、传感器支架转接的承载基础件使用。从结构设计逻辑来看，整体采用L型弯折的基体构型，底部为水平安装基面，两个平行的竖直立板向上延伸，立板与水平基面之间设置了三角形加强筋结构，用来抵消立板受侧向载荷时产生的弯矩，避免立板根部出现应力集中导致的变形断裂，相比无筋的直角支座，抗侧向冲击的能力提升40%以上，能承受常规工位上的反复启停冲击载荷。

　　安装边界方面，底部水平基面上设置了两个沉头安装孔，孔位做了锪平处理，安装时可以将内六角圆柱头螺栓的头部完全沉入基面以下，保证支座安装后底面与安装台面完全贴合，不会出现螺栓头顶起导致的安装倾斜问题，沉头孔的孔径适配常用的M6内六角螺栓，孔间距按照常规工业铝型材的槽距标准设计，既可以直接安装在钢制安装平台上，也可以配合T型螺母固定在欧标40系列铝型材机架上，不需要额外加工转接板。两个竖直立板上各设置了一个同轴的通孔，孔的内壁没有做螺纹，主要用来穿装销轴、导向轴或者螺栓，实现被支撑件的铰接或者穿装固定，两个立板的间距经过精确计算，既可以容纳常规厚度的铰接耳板，又不会因为间距过大导致穿装的轴出现挠曲变形，立板的上端面做了倒角处理，去除加工毛刺，避免装配时划伤操作人员或者配套零件的表面。

　　从实际使用的角度出发，这类支座的加工工艺通常采用整块45号钢铣削成型，加工完成后做发黑处理提升防锈能力，也可以根据使用场景的需求选用铝合金材质加工，降低整体重量，适合在对自重有要求的移动工位上使用。设计时特意将立板的外侧边缘做了斜切处理，一方面减少了零件的整体重量，另一方面避免直角边缘在设备装配、维护过程中造成磕碰划伤，所有孔位的边缘都做了0.5mm的倒角，去除钻孔产生的飞边，保证螺栓、销轴穿装时顺畅无卡滞。在受力特性上，加强筋的厚度与立板厚度保持一致，筋板的两个侧边分别与立板侧面、基面完全融合，圆角过渡处理避免了应力集中点的出现，当立板受到垂直于板面的载荷时，筋板可以将载荷直接传递到底部安装基面，再通过底部的两个安装螺栓分散到安装平台上，不会出现立板根部断裂的问题。

　　实际选型使用时，需要注意底部安装面的平面度要求，安装前要清理安装台面上的焊渣、切屑等杂物，保证支座安装后基面完全贴合，避免因为安装倾斜导致立板上的轴孔出现同轴度偏差，加剧配套轴类零件的磨损。如果是用于有振动的工况，可以在支座底部与安装台面之间加装薄橡胶减震垫，同时在安装螺栓上加装防松垫圈，避免长期振动导致螺栓松动。两个立板上的通孔如果需要安装转动的销轴，建议在孔内加装铜套或者直线轴承，降低转动时的磨损，延长支座的使用寿命，不需要频繁更换整个支座，只需要更换内衬套即可完成维护，降低设备的运维成本。这类支座相比焊接成型的固定支座，整体加工精度更高，孔位的位置度、基面的平面度都能得到更好的保证，不需要焊后二次加工去应力，装配时的调整工作量更小，适合批量应用在标准化的非标设备当中。
