内燃机用活塞结构三维设计

　　活塞作为内燃机往复运动核心构件，直接决定动力转换环节的可靠性与效率表现，其设计需同时兼顾热负荷承载、密封性能、往复运动惯性控制等多重工程需求。从实际应用场景来看，这类活塞主要适配小排量四冲程汽油机，广泛用于家用乘用车辆、小型通用动力机组、园林机械动力头等场景，工作过程中需要承受燃烧室内瞬时爆发的高温高压燃气冲击，同时将燃气作用力通过活塞销传递给连杆，最终转化为曲轴的旋转扭矩输出。

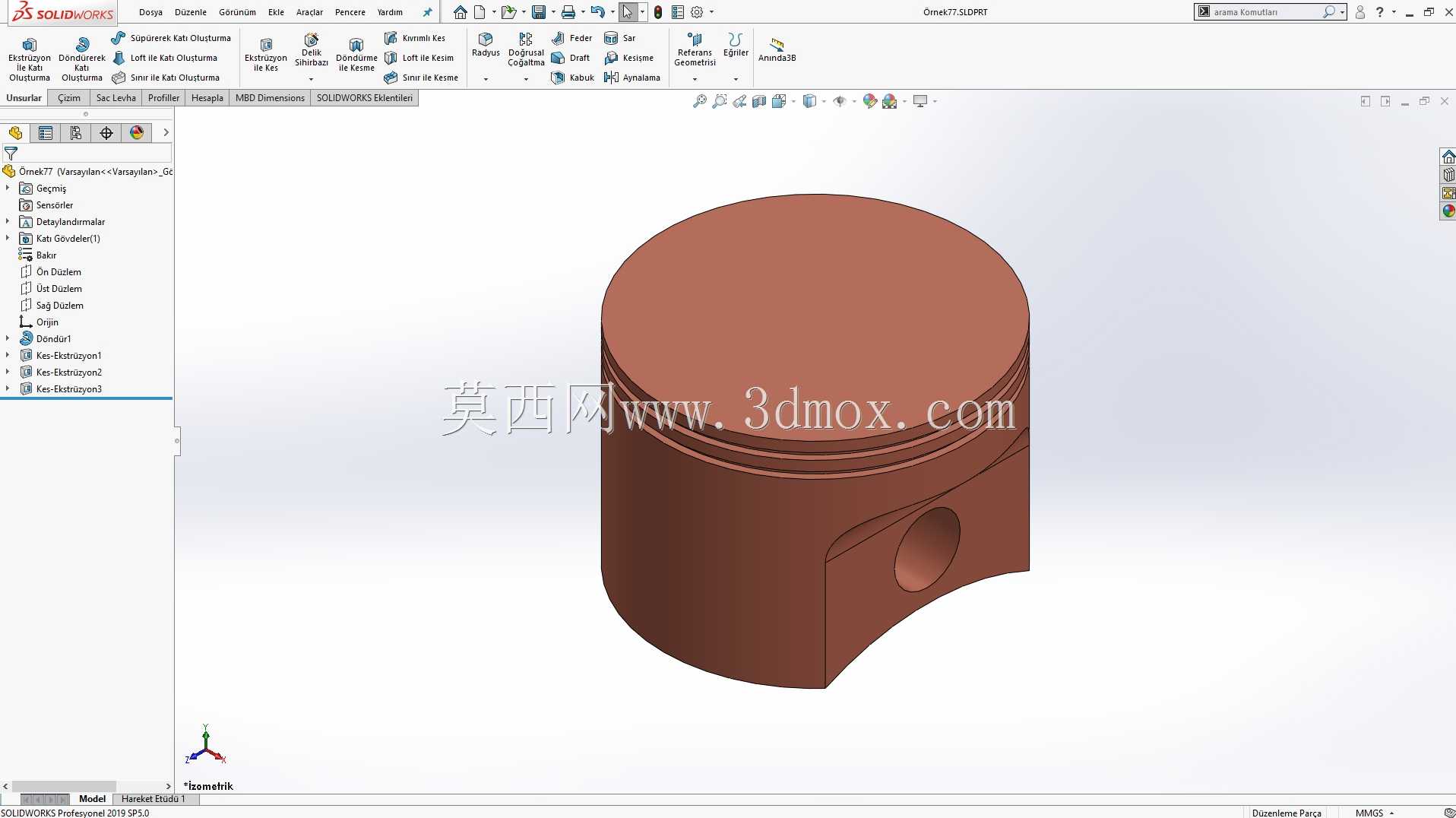

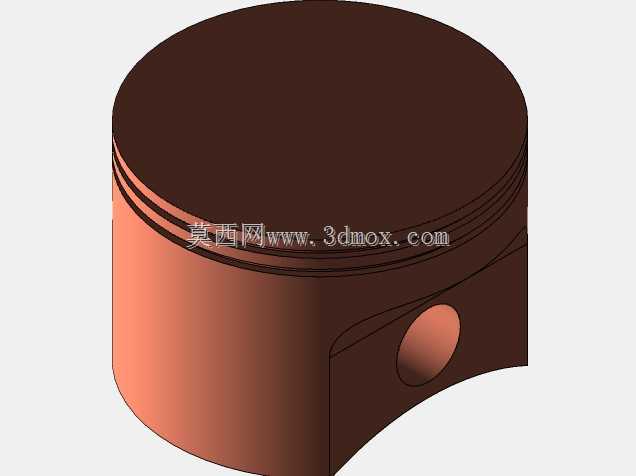

　　在功能特性设计上，该活塞采用典型的筒式结构，顶部为平整的燃烧室配合面，无额外凹坑或凸台设计，适配平顶燃烧室的缸盖结构，可有效降低压缩余隙容积，提升混合气燃烧效率。活塞头部设置多道环槽，用于安装气环与油环，气环负责密封燃烧室与曲轴箱之间的间隙，避免高压燃气下窜，油环则负责刮除缸壁上多余的润滑油，防止机油进入燃烧室参与燃烧造成积碳。环槽的宽度与深度公差控制严格，需保证活塞环在工作温度下有合理的侧隙与背隙，既避免环卡滞造成拉缸，也防止间隙过大导致密封失效。活塞裙部设计为非正圆的中凸变椭圆型面，常温状态下裙部截面短轴垂直于活塞销座方向，工作受热膨胀后裙部可趋近正圆，保证与气缸壁的均匀贴合，同时裙部承载侧推力的区域做了减摩造型处理，降低往复运动过程中的摩擦损耗。活塞销座位于裙部两侧，采用加厚的加强筋结构与活塞头部连接，可均匀传递活塞销的支撑作用力，避免应力集中造成销座开裂，销孔内部设计有卡环槽，用于安装活塞销卡环，限制活塞销的轴向窜动，防止销端刮伤气缸壁。

　　从设计思路层面，建模过程优先保证各功能结构的尺寸链合理性，首先确定活塞总高、头部高度、裙部高度、活塞直径等核心安装边界尺寸，匹配对应缸径的气缸套安装要求，活塞与缸壁之间的配合间隙需根据常用的铝合金活塞材料热膨胀系数设定，常温下预留合理间隙，保证工作温度下活塞不会因膨胀卡滞在缸内。活塞销孔的中心位置需经过配重计算，尽量降低活塞往复运动的不平衡量，减少发动机工作过程中的振动。建模时对活塞头部与裙部的过渡区域做了圆角处理，避免应力集中，同时对活塞整体做了轻量化挖除设计，在保证结构强度的前提下尽可能降低活塞质量，减小往复运动惯性力，降低曲轴连杆机构的负荷。

　　在安装边界层面，该活塞的外径尺寸严格匹配对应规格的气缸内径，活塞销孔直径适配标准尺寸的活塞销，可与对应长度的连杆小头配合安装，活塞环槽尺寸适配标准规格的活塞环组，整体可直接用于同缸径发动机的大修替换，也可作为小型内燃机设计开发过程中的结构参考样件，用于完成曲柄连杆机构的运动仿真、热负荷仿真、结构强度校核等工程分析工作。建模过程中所有配合面均预留了合理的加工余量，符合常规金属铸造后机加工的工艺要求，头部环槽、销孔等高精度位置的尺寸公差符合内燃机零部件的加工精度等级，可直接用于生成工程图纸指导生产加工。
