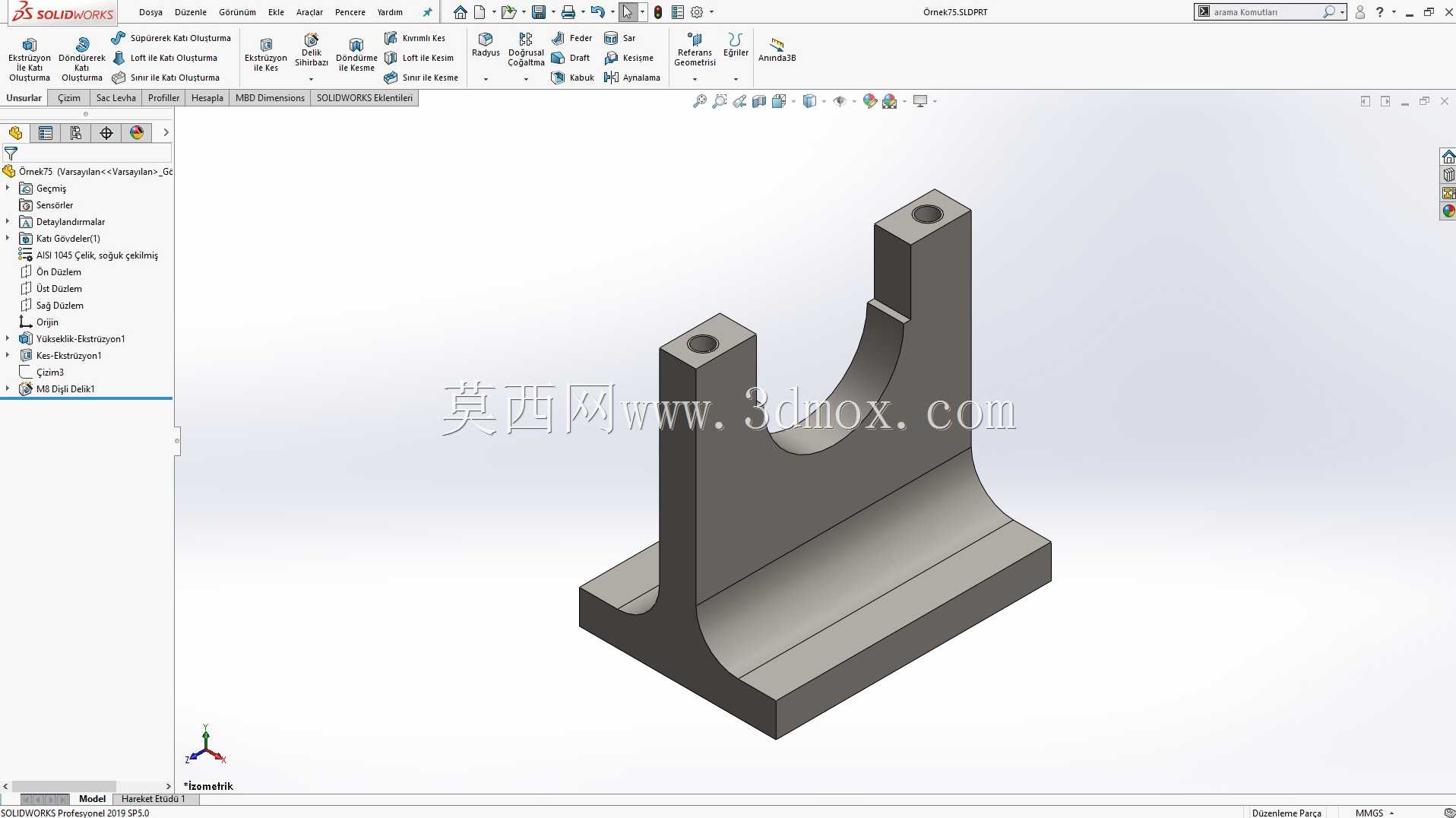

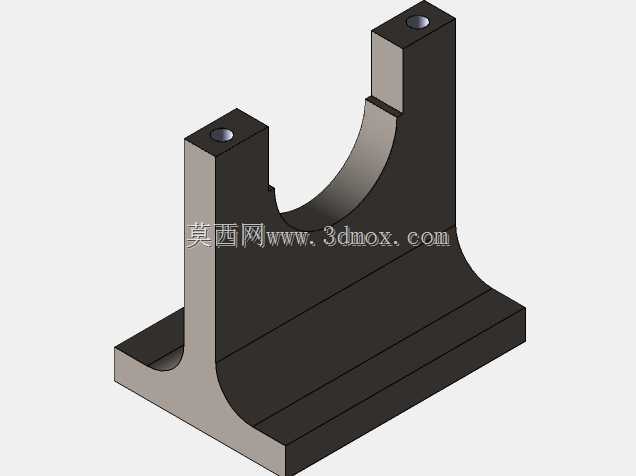

双立柱带弧形槽支撑固定支座结构

　　在各类工业传动、物料承托以及设备机架搭建场景中，这类双立柱带弧形槽的支撑固定支座属于应用频次极高的基础承载构件，日常多见于输送线侧边的辊轴安装位、小型工装夹具的定位支撑端，还有部分轻工设备里的转轴承托结构，核心作用是为回转类零件提供稳定的安装基准，同时抵消轴类部件运转过程中产生的径向载荷，避免轴端出现挠度变形影响传动精度。从结构设计逻辑来看，底部采用一体化的矩形安装底板，底板与两侧立柱之间做了大圆弧过渡处理，这种设计并非单纯为了外形美观，而是从应力分散角度出发，当立柱承受竖向压力或者侧向冲击时，直角衔接位置很容易出现应力集中导致的开裂问题，圆弧过渡能够将集中应力顺着曲面均匀传导到底板整体，大幅提升构件的抗疲劳寿命，

　　实际建模过程中这个过渡圆角的取值需要匹配立柱的壁厚，通常取壁厚的1.2到1.5倍即可，过小起不到应力分散作用，过大则会占用不必要的安装空间。两侧立柱顶端预留了同轴的沉头安装孔，孔位的深度与直径需要匹配对应规格的紧固件，沉头结构可以保证螺栓安装完成后端面与立柱顶面齐平，不会突出平面干涉其他相邻部件的装配，两个立柱的同轴度公差需要控制在0.02mm以内，否则穿入的轴类零件会出现卡滞、运转阻力过大的问题，建模时需要先建立公共基准轴，再以该轴为参考生成两侧的孔特征，避免分别建模出现的位置偏差。立柱内侧的弧形凹槽是整个构件的核心功能位，凹槽的曲率半径需要与待安装的轴类零件外径保持一致，通常采用H7/f6的间隙配合公差，

　　既可以保证轴件能够顺利卡入槽内，又不会因为间隙过大出现运转时的晃动，凹槽的轴向深度需要覆盖轴件配合段长度的三分之二以上，保证接触面积足够分摊径向载荷，避免局部压强过大导致构件或者轴件表面出现压溃变形。安装边界方面，底部矩形底板的四个角位可根据实际安装需求预留通孔或者螺纹孔，孔位的中心距需要匹配设备机架上的安装孔位排布，底板的厚度需要根据额定承载载荷计算确定，常规工况下取10到15mm即可满足大部分轻型设备的承重需求，立柱的高度则需要根据轴件的安装中心高确定，设计时需要预留至少5mm的调整余量，避免加工误差导致轴件中心高与配套部件出现错位。这类支座通常采用铸铁或者45号钢加工成型，部分对防腐有要求的场景也会采用304不锈钢材质，

　　建模时需要提前考虑加工工艺的可行性，比如立柱侧面与底板的衔接位置要预留拔模斜度适配铸造工艺，所有锐边都要做C1的倒角处理，既可以避免安装时划伤操作人员，也能消除加工过程中产生的毛刺应力。实际装配时，支座需要先通过底板的紧固件固定在机架基准面上，固定前需要用百分表打表检测两个立柱顶端孔位的同轴度，以及弧形凹槽的中心高误差，确认误差在允许范围内再完全锁紧螺栓，之后再将轴件穿入孔位，测试轴件的转动顺畅度，若出现卡滞则需要微调支座的安装位置，或者对凹槽配合面进行少量修配，保证运转无阻滞。很多新手设计师在做这类支撑结构时，容易忽略立柱与底板的过渡结构，直接做直角衔接，在后期做有限元应力分析时会发现直角位置的应力值远超材料的屈服强度，实际使用中很容易出现断裂问题，还有部分设计会把弧形凹槽的配合间隙留得过大，导致轴件运转时产生明显的振动和噪音，加速轴承等配套零件的磨损，这些细节都是结构设计中需要重点关注的点。另外，这类支座的设计通用性较强，通过调整立柱高度、凹槽曲率以及底板尺寸，可以快速适配不同直径、不同安装高度的轴类零件，属于参数化设计中非常典型的通用结构族，建模时可以将关键尺寸设置为可变参数，后续遇到相似工况时只需要修改对应参数就能快速生成符合需求的模型，大幅提升设计效率。
