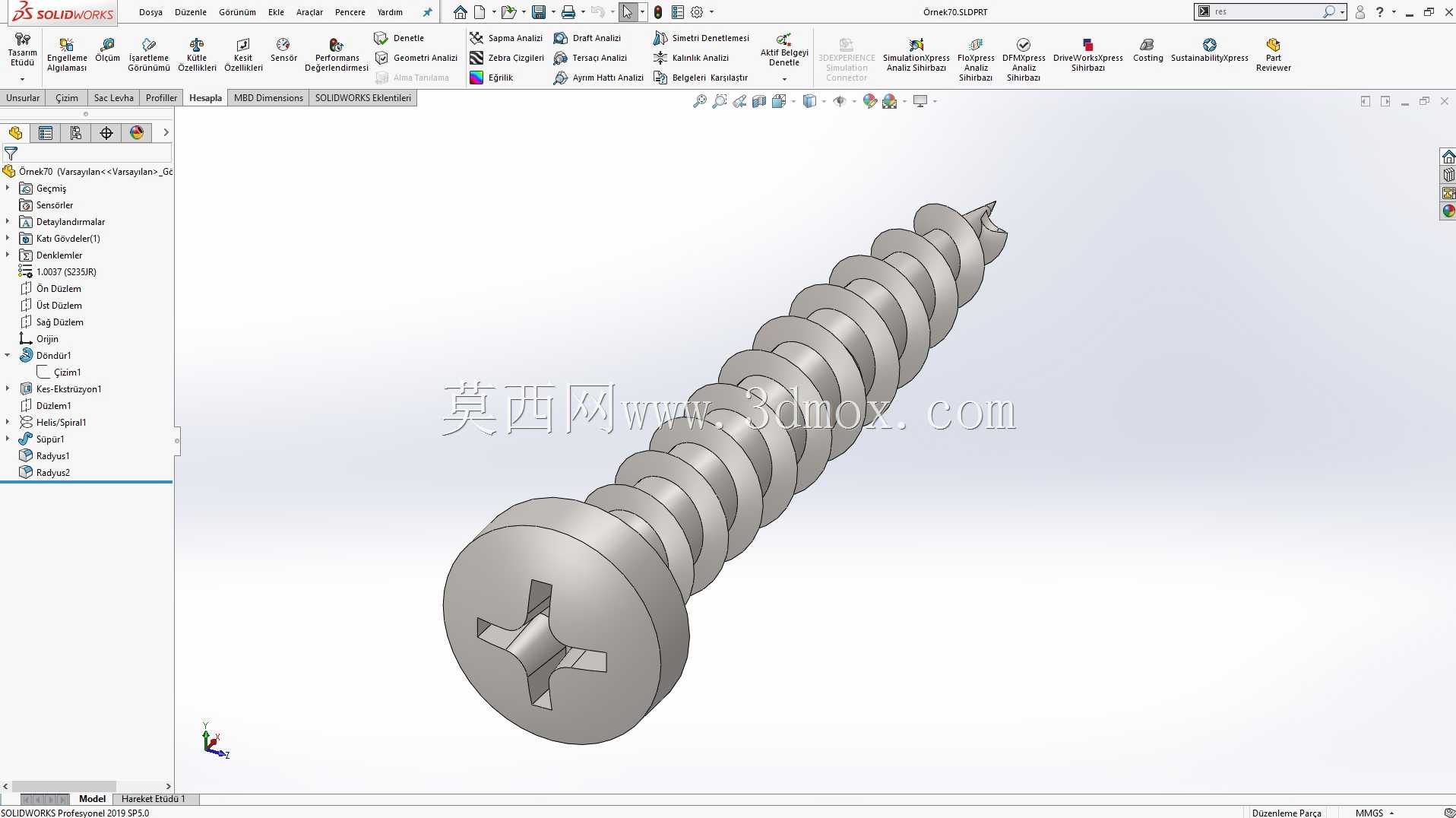

十字盘头自攻螺钉三维结构设计

　　这款十字盘头自攻螺钉的三维建模，完全围绕实际装配场景的使用需求展开，没有做多余的装饰性结构，所有几何特征都服务于装配效率、连接可靠性与加工可行性。日常做设备结构设计时，这类紧固件的选用频率极高，小到消费电子外壳固定、家电组件装配，大到钣金机柜拼接、轻型木结构连接、塑料件自攻锁紧，都能见到这类螺钉的身影，它不需要预先攻制内螺纹，装配时可以通过自身的螺纹牙型在被连接件上挤压出匹配的螺纹，大幅减少预制工序，提升装配线的作业效率。

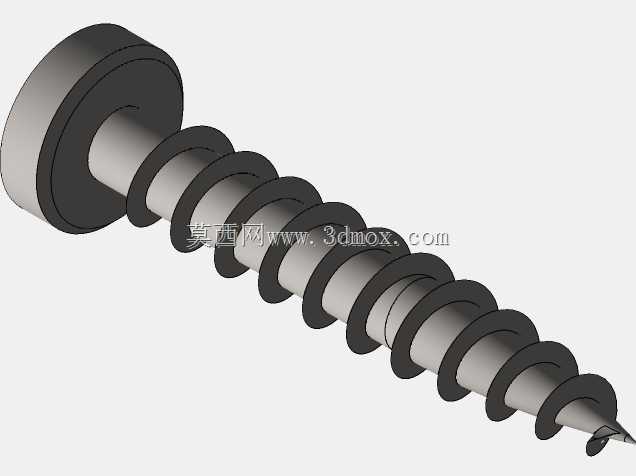

　　建模过程中首先确定的是盘头的外形参数，盘头的头部直径大于螺纹公称直径，装配后可以形成更大的承压面，分散锁紧时的压应力，避免在较软的被连接件表面比如ABS塑料壳、薄铝片、低密度纤维板上压出凹痕，甚至出现头部穿入工件的失效问题。头部的十字槽结构做了精准的槽深与槽型角度匹配，槽口的倒角完全对应标准十字批头的插入尺寸，既保证批头可以完全卡入槽内传递扭矩，又避免槽深过浅导致拧入时打滑脱槽，也不会因为槽深过大降低头部的结构强度，导致锁紧时头部开裂。

　　螺纹段的设计是整个模型的核心，自攻螺钉的螺纹牙型和普通机螺钉有明显区别，牙型角、牙高都做了针对性调整，牙顶的锐边处理刚好满足挤压成纹的需求，拧入时可以顺畅切削或挤压被连接件的材料，形成连续啮合的螺纹副，同时不会因为牙型过尖导致螺纹根部应力集中，在承受拉力或者振动载荷时出现断牙问题。螺纹末端的导向锥角做了优化，装配时可以快速对准预制的光孔，不需要额外扶正就能顺利导入，减少斜拧导致的螺纹乱牙、孔位撑裂问题。螺杆部分的长度和螺纹长度的匹配，也对应了常规的叠层连接场景，当锁紧两层叠放的工件时，全螺纹段可以完全穿透上层工件，在下层工件内形成足够的啮合长度，保证连接后的抗拔脱能力。

　　从安装边界来看，这款螺钉的盘头高度控制得比较合理，装配后头部凸出工件表面的高度较低，不会在设备外壳上形成过高的凸起，既避免影响外观平整度，也不会和周边的其他结构件产生运动干涉，在做紧凑结构设计时，不需要为螺钉头部预留过大的避让空间。头部的承压面和螺杆轴线的垂直度做了严格的几何约束，锁紧时可以保证头部完全贴紧工件表面，不会出现偏斜导致的局部应力集中，也能让锁紧力均匀分布在整个承压环面上，提升连接后的防松性能。

　　在实际选型使用时，这类螺钉适配的被连接件材料范围很广，针对不同硬度的材料，只需要调整预制底孔的直径即可：比如连接硬质塑料时底孔可以稍大，避免拧入时应力过大导致塑料件开裂；连接薄钣金时底孔可以稍小，保证螺纹啮合的牙数足够，提升连接强度；连接软质木材时甚至可以不用预制底孔，直接拧入就能获得足够的锁紧力。建模时还原的所有细节，包括螺纹收尾处的退刀结构、头部和螺杆衔接处的圆角过渡，都是为了对应实际冷镦加工的工艺要求，避免出现无法量产的尖锐转角或者应力集中结构，让三维模型可以直接对接后续的工程图输出、加工工艺编制，不需要做额外的结构修正。
