外螺纹吊环螺钉吊装连接结构设计

　　在车间重型工装吊装、户外设备临时挂载、生产线模具转序这类需要频繁实现吊点快速布设的场景里，吊环螺钉是最常用的受力连接件之一，本次设计的外螺纹式吊环结构，完全围绕实际吊装作业的受力逻辑与安装边界展开。先从安装适配性来说，下部的外螺纹段采用标准公制粗牙牙型，牙距匹配常规设备基体、工装板上预制的螺纹孔规格，螺纹有效旋合长度经过受力校核，确保在额定载荷下不会出现螺纹滑牙、拔出的失效问题，安装时不需要额外搭配螺母，直接旋入基体预设的螺纹孔即可完成吊点布设，相比焊接式吊耳，不会对基体母材产生热变形影响，也能在吊装完成后快速拆卸，不会在设备表面留下凸起的永久结构，适配需要频繁更换吊点位置的作业场景。

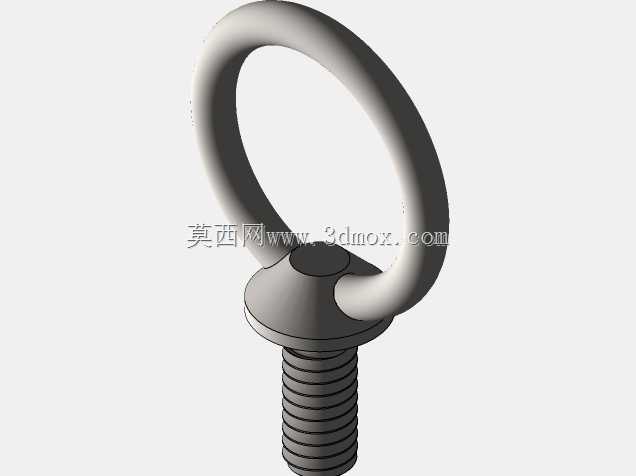

　　环形吊环的截面采用椭圆形变径设计，而非等直径圆钢弯制结构，这种设计思路是结合实际吊装时吊索的受力方向优化的：吊环与下部法兰盘衔接的根部位置，是整个构件应力集中最明显的区域，此处的截面直径做了局部加大，同时做了大圆角过渡处理，避免直角衔接带来的应力突变，能有效抵消吊装时斜向拉力产生的剪切应力；吊环上部的穿索区域，截面尺寸适配常规直径的吊装钢丝绳、尼龙吊装带，环体内侧做了光滑圆弧过渡，没有尖锐棱角，不会在起吊过程中割伤吊索外层的防护层，降低吊索磨损断裂的风险。下部的法兰承压面采用平整的机加工平面，旋入安装后能完全贴合基体表面，不会出现倾斜偏载的问题，法兰面与螺纹段、吊环根部的衔接位置同样做了圆角卸荷槽处理，避免热处理或者受力时出现应力开裂。

　　从实际使用的功能特性来看，这款吊环螺钉的额定载荷覆盖车间常见的中小型模具、工装夹具、分体式设备部件的吊装需求，既可以单独作为单个吊点使用，配合卸扣、吊索实现垂直起吊，也可以多个同规格吊环螺钉对称布设，配合平衡梁实现大尺寸构件的水平吊装，不会因为单点受力不均出现吊环变形。设计过程中特意规避了普通吊环螺钉常见的环体与基座衔接处强度不足的问题，整个吊环与下部法兰基座采用一体式结构成型，没有焊接接缝，避免了焊接缺陷带来的断裂风险，环体的内孔尺寸经过测算，能同时穿过两根常用规格的吊装带，满足双吊索挂载的使用需求。

　　在安装边界的尺寸控制上，螺纹段的长度做了分级适配，既不会因为螺纹过短导致旋合深度不足，也不会因为螺纹过长旋入基体后触碰内部的管线、元器件，法兰盘的外径尺寸控制在合理范围，不会占用基体表面过大的安装空间，即使在设备表面安装孔位周边空间局促的位置，也能顺利完成安装。吊环的整体高度经过优化，安装完成后环体顶部距离基体表面的高度刚好能满足卸扣、吊索的穿入操作，不会因为高度过高导致设备转运时与周边防护结构、货架层板发生剐蹭，也不会因为高度过低导致吊索穿入困难，影响现场作业效率。实际工况中，这类吊环螺钉除了起重吊装场景使用，也可以作为设备牵引时的受力点、安全绳的挂点使用，受力方向允许一定角度的斜拉，但斜拉角度控制在标准允许范围内时，整体结构的安全系数依然能满足工业作业的安全规范要求，不会出现永久变形或者断裂的风险。
