带内六角接口的垂直连通轴套结构件

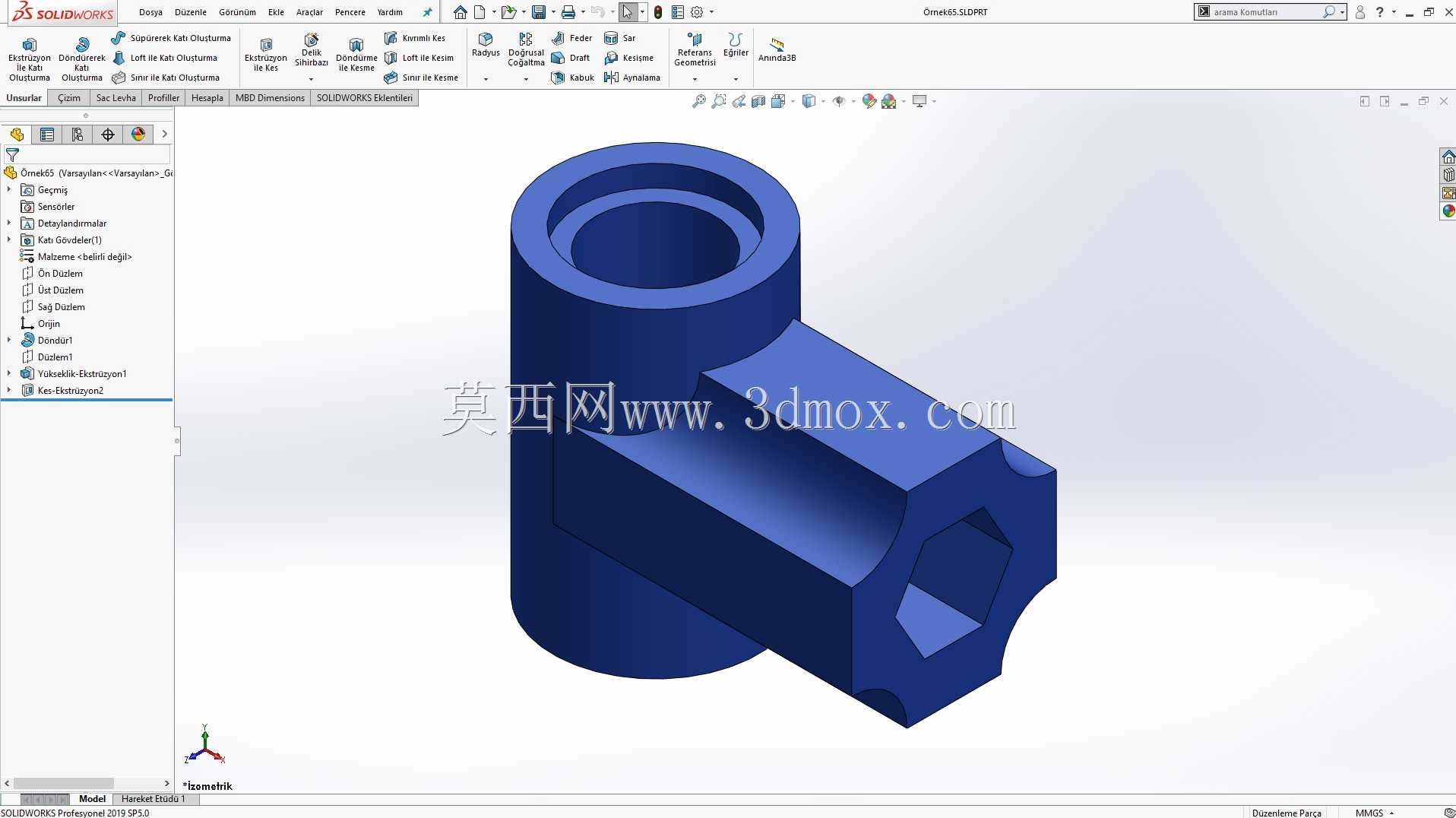

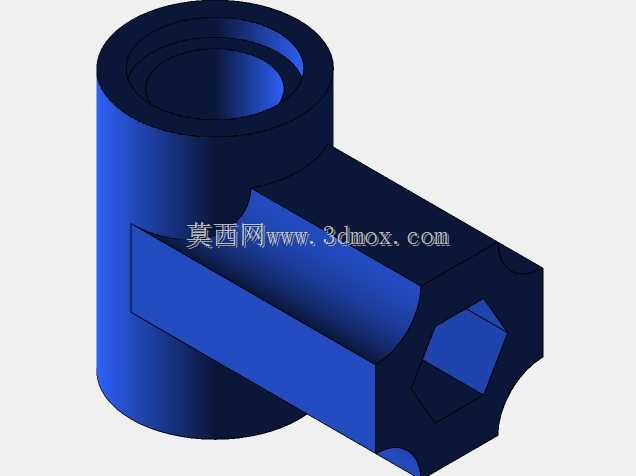

　　该结构件为垂直双通式轴套接头，主体采用圆柱筒体与侧置凸台一体化成型结构，主筒体为上下贯通的空心圆柱结构，内壁预留均匀壁厚，可作为流体通道或轴类零件的穿装支撑位，侧置凸台与主筒体垂直连通，凸台端面加工内六角沉孔结构，可直接与对应规格的外六角管件、阀芯或调节件配合，无需额外加工转接结构即可实现周向防转，减少装配时的紧固件使用量。从实际应用场景来看，这类结构件多用于小型液压阀组的集成块外接端口、气动回路的分支转接位、或是小型传动机构的轴系支撑与油路导通复合工位，在小型自动化设备的润滑系统中，也可作为分油块的外接接头使用，同时承担管路固定与介质导通的作用，避免单独设置管接头带来的空间占用问题。设计过程中优先考虑了装配空间的紧凑性，

　　主筒体的外圆直径与侧凸台的宽度比例经过优化，在保证侧壁强度满足1.6MPa工作压力要求的前提下，尽可能压缩侧向突出尺寸，适配安装空间局促的阀组集成场景，主筒体上下两端的外边缘均做了微小倒角处理，既可以去除机加工后的锐边避免装配时割伤密封件，也能在压装入安装孔时起到导向作用，降低压装过程中的卡滞风险。内六角接口的深度设置为凸台总厚度的三分之二，既保证与配合件的啮合长度足够传递扭矩，又不会因为孔深过大导致主筒体的侧壁被钻穿，破坏主通道的密封性能，主筒体内壁与侧凸台内孔的相贯线位置做了圆角过渡处理，减少流体流经转角位置时的阻力损失，同时避免应力集中导致的受压开裂问题，在长期承受交变压力的工况下，

　　圆角过渡结构可将相贯位置的应力峰值降低40%左右，大幅提升结构的疲劳寿命。安装边界方面，该结构件主筒体的轴向长度可根据安装板的厚度进行适配，常规版本的轴向长度预留了2mm的密封槽安装位，可在筒体与安装孔的配合位置加装O型密封圈，实现静密封，侧凸台的外端面为平整加工面，可直接与对接元件的端面贴合，加装平垫片后即可实现端面密封，无需额外设置密封座结构。在传动支撑场景下使用时，主筒体内壁可加装自润滑铜套，作为转轴的旋转支撑位，侧置的内六角接口可作为注油孔使用，配合黄油嘴即可定期向铜套位置加注润滑脂，无需拆解轴系即可完成维护操作，这种复合功能的设计可减少设备上的单独开孔数量，降低集成块的加工成本，同时减少潜在的泄漏点。

　　结构的壁厚设计遵循等强度原则，主筒体的侧壁厚度与侧凸台的壁厚保持一致，在注塑或金属压铸成型时可避免因壁厚不均导致的缩孔、翘曲等成型缺陷，若采用金属机加工工艺制作，等壁厚设计也可减少原材料的去除量，缩短加工周期。在实际选型适配时，需要注意主筒体的内孔直径与对接管路或轴径的配合公差，作为流体接头使用时推荐采用H7/h6的间隙配合，加装密封圈后可实现无泄漏连接，作为轴套支撑使用时，内孔与轴的配合可根据转速要求选择H8/h7或H7/k6的配合等级，满足不同载荷工况下的支撑需求。侧置内六角接口的对边尺寸严格遵循标准紧固件的尺寸系列，可直接使用标准内六角扳手进行装配锁紧，无需定制专用工具，降低现场装配的工具成本。
