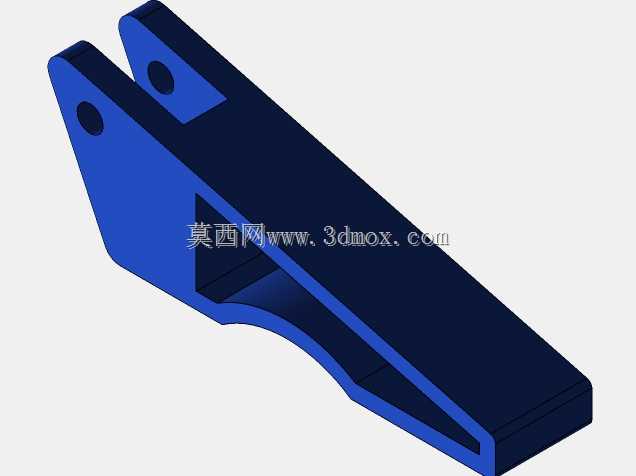

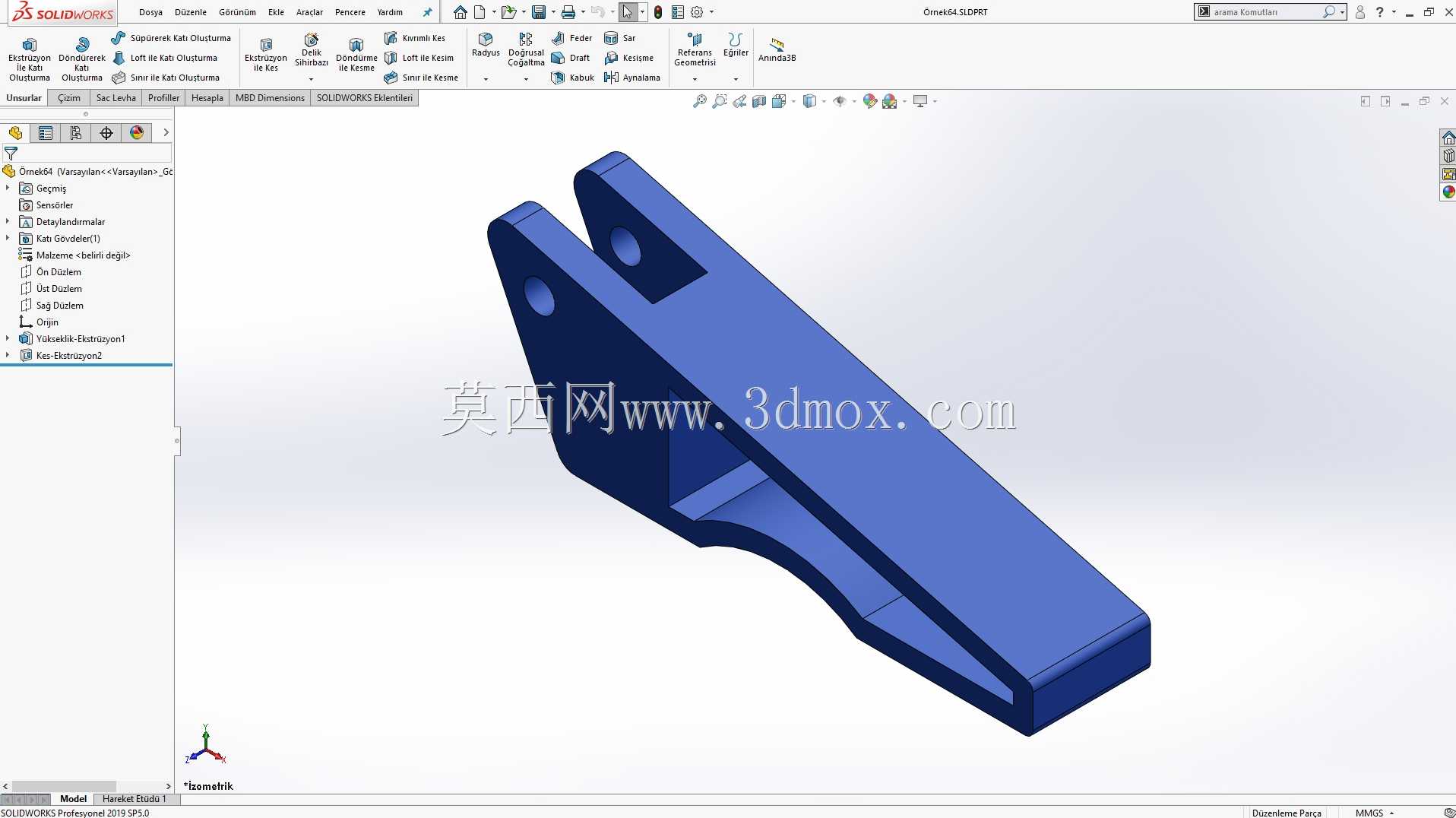

蓝色夹式杠杆压紧铰接结构件

　　这个夹式杠杆铰接构件，在工装夹具、小型手动压紧装置、轻工设备的锁止机构里应用十分广泛，日常在生产线的快速夹钳、设备舱门的压紧锁扣、小型工装的定位压紧模块上，都能看到同结构原理的零件身影。从实际使用场景来看，这类零件主要承担手动施力后的力传导与压紧锁止功能，操作人员按压构件长臂端时，通过双铰接孔的支点转换，将输入的手动力矩放大后传递到压紧端，实现对工件、舱门或者待固定部件的持续压紧，相比直压式结构，杠杆比的设计能让操作人员用更小的按压力获得足够的压紧力，降低长时间操作的劳动强度。

　　从结构设计思路来看，这个构件采用了长臂加叉形铰接端的布局，长臂部分做了等截面的实体设计，保证按压过程中不会出现明显的挠曲变形，叉形端的两个同轴铰接孔，分别对应固定支点和活动压头的安装位置，两个孔的中心距直接决定了杠杆的力臂比，设计时需要根据所需压紧力、人手常规施力范围来核算孔位间距，避免力臂过小导致压紧力不足，或是力臂过大造成构件本身受力过载。构件中部做了内凹的减重槽设计，在不降低整体抗弯强度的前提下，减少了零件的材料用量，同时也避免了实体结构在注塑或者铣削加工时的材料堆积问题，降低加工过程中的变形概率。构件的边缘全部做了圆角过渡，既避免了锐边对操作人员造成划伤，也能减少应力集中，提升零件在反复受力工况下的疲劳寿命。

　　从安装边界来看，叉形端的两个铰接孔需要匹配对应直径的圆柱销，安装时固定支点的销座需要预留足够的转动空间，保证构件绕支点转动时不会和周边的安装基座产生干涉，长臂端的按压面做了平面处理，方便操作人员施力，也可以在这个平面上加装橡胶垫来提升按压的摩擦力，避免操作时打滑。构件的整体厚度方向需要和配套的叉形支座槽宽匹配，保证转动时不会出现轴向窜动，压紧端的接触面需要和被压部件的表面平行，确保压紧时受力均匀，不会出现压偏或者局部应力过大的情况。

　　在实际选型适配的时候，需要先核算构件的受力上限，根据铰接孔的间距、构件材料的屈服强度，计算长臂端能承受的最大按压力，避免过载导致构件出现塑性变形，失去压紧功能。如果是用于频繁开合的工况，铰接孔位置可以加装铜套或者自润滑衬套，降低销和孔之间的磨损，延长整个机构的使用寿命。这类构件的外形没有复杂的曲面特征，不管是采用机加工、注塑还是钣金折弯焊接的工艺都能实现，量产时可以根据使用场景的受力要求选择对应的材料和加工工艺，受力大的工况可以选用45号钢调质后铣削加工，受力小的轻工况可以选用尼龙或者工程塑料注塑成型，兼顾成本和使用性能。在装配调试的时候，需要先调整固定支点的安装位置，保证构件压合到位时，长臂端处于接近水平的位置，此时的压紧力处于最优区间，也能避免出现过死点导致无法顺利解锁的问题。
