西格玛型材专用连接固定结构件

　　这类构件主要应用在工业铝型材框架的搭建场景中，是西格玛系列型材组装时的核心连接部件，常见于自动化设备机架、生产线防护栏、物料周转台架、检测设备工装框架的节点位置，承担多根型材交汇位置的连接锁附、载荷传递、角度定位作用，替代传统的角码加螺栓的外露连接方式，让框架节点的外观更整洁，同时连接强度比外置角码提升40%以上，能承受框架横向、纵向的复合载荷，避免设备运行过程中节点松动移位。

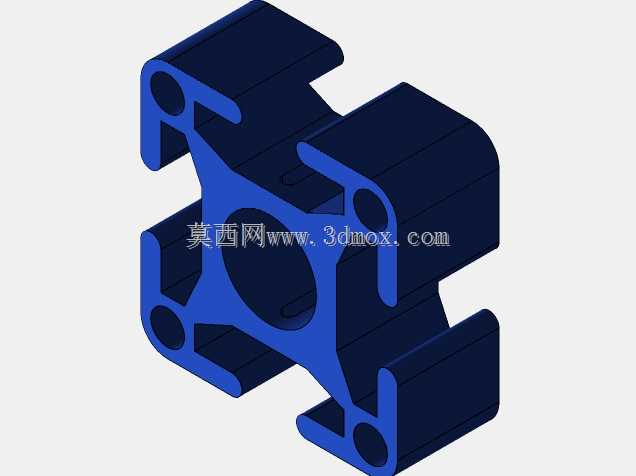

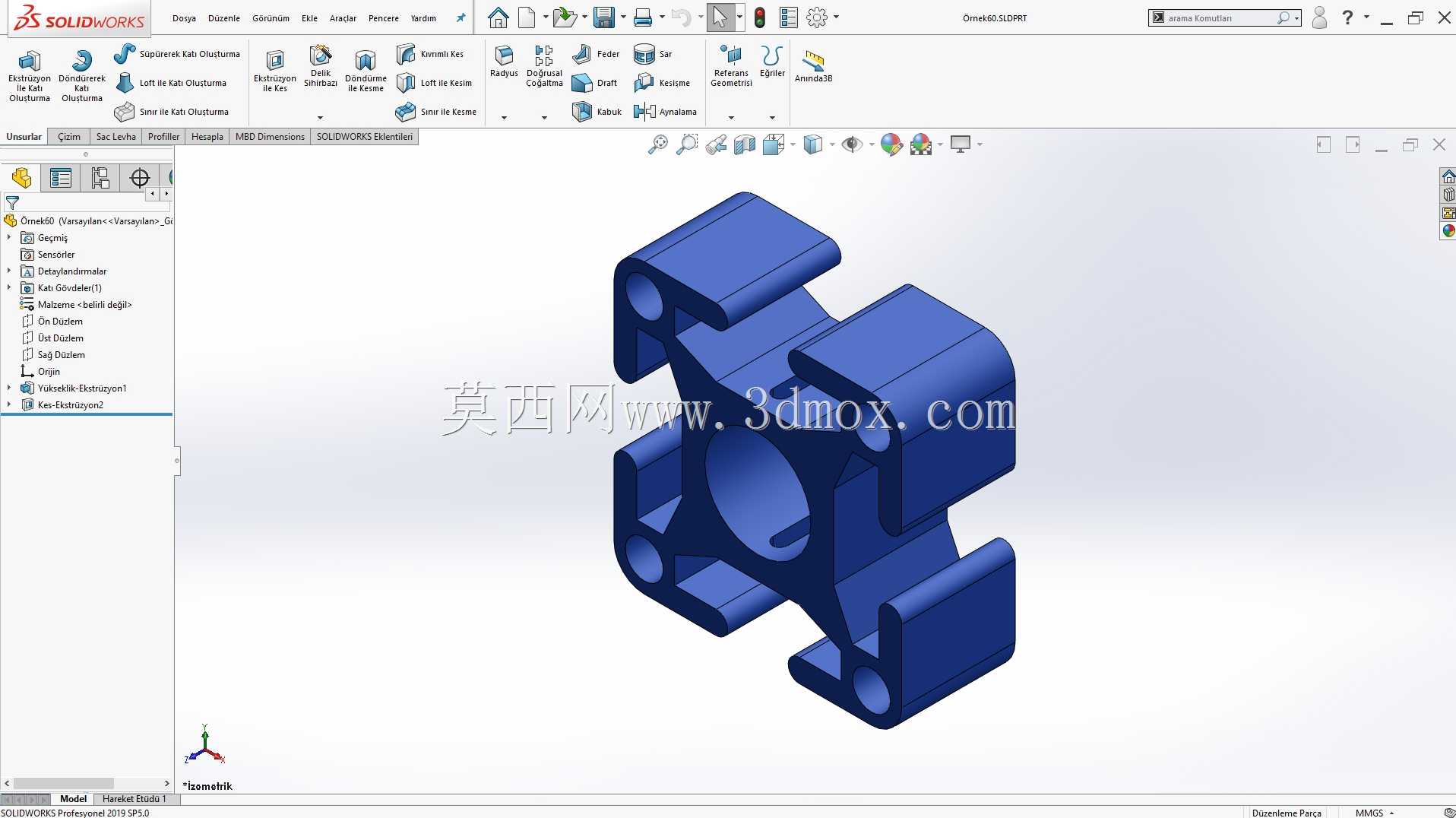

　　从结构设计来看，这个构件采用对称式的腔体布局，四个方向都预留了和西格玛型材槽口匹配的卡接凸台，凸台的尺寸完全适配对应规格型材的槽宽、槽深公差，安装时不需要额外在型材上打孔，直接将凸台嵌入型材的T型槽内，再通过紧定螺钉从构件侧面的预留孔位锁入，就能完成和型材的固定，安装效率比传统打孔连接提升两倍以上，后期调整框架布局时也可以松掉螺钉直接滑动调整位置，不需要拆解整段框架。构件中间的贯通孔是为了走布线缆或者气路管路设计的，框架内部的传感器线缆、气动软管可以直接从这个孔位穿过，避免管线外露在框架外侧，既提升了设备的整洁度，也能防止生产过程中物料剐蹭、拉扯管线造成的故障。

　　构件的外形完全贴合多根型材交汇的内角空间，没有突出的棱角，安装后和型材表面齐平，不会在框架外侧形成凸起的磕碰点，适合用在有人工操作工位的设备框架上，避免操作人员走动时被突出的连接部件刮蹭。构件的壁厚经过载荷校核，在常规工业框架的静载、动载工况下，不会出现形变断裂，四个卡接臂的根部做了圆弧过渡处理，避免应力集中，当框架受到侧向冲击载荷时，应力会沿着圆弧过渡面均匀分散到整个构件上，不会在根部出现断裂问题。

　　从安装边界来看，这个构件适配的是对应规格的西格玛铝型材，安装时不需要额外预留操作空间，因为紧定螺钉的锁附方向是沿着型材槽口的轴向，用常规的内六角扳手就可以完成操作，节点位置的型材端面不需要做特殊的铣削加工，只要按照常规的定尺切割长度下料即可，能降低型材的加工成本。在多段型材垂直交汇的节点，这个构件可以同时连接四个方向的型材，不需要在同一个节点安装多个独立角码，减少了框架组装的零件数量，也避免了多个角码安装时的位置干涉问题。

　　在实际使用场景中，这类连接构件还可以搭配端盖、脚轮、调节脚等配件使用，当框架需要安装移动脚轮时，可以在构件下方的卡接位置直接连接脚轮的安装板，不需要额外在型材端部加装脚轮连接板；当框架需要做水平调节时，调节脚的螺杆也可以直接和构件底部的预留螺纹孔配合，适配不同地面的平整度调整需求。构件的表面做了氧化处理，和工业铝型材的表面处理工艺一致，安装后整体外观颜色统一，不会出现明显的色差，适合对外观有要求的展示类设备、实验室检测设备框架使用。

　　设计这类构件的时候，需要重点把控卡接凸台的尺寸公差，凸台和型材槽口的配合间隙要控制在0.1mm以内，间隙过大会导致连接后框架出现晃动，间隙过小则会导致安装时无法顺利嵌入槽口，增加组装的难度。侧面的紧定螺钉孔位要正对型材槽道的中心位置，保证螺钉锁入后能顶紧在型材槽道的底部，形成足够的锁附力，避免构件在型材上滑动。中间的贯通孔孔径要满足常规线缆、气管的穿过需求，同时不能过度削弱构件的整体强度，孔壁和外侧卡接臂的壁厚要保持均匀，避免注塑或者压铸成型时出现缩孔、形变等工艺缺陷。
