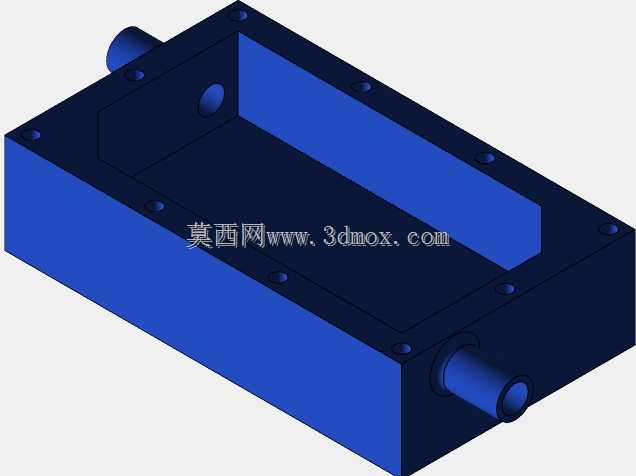

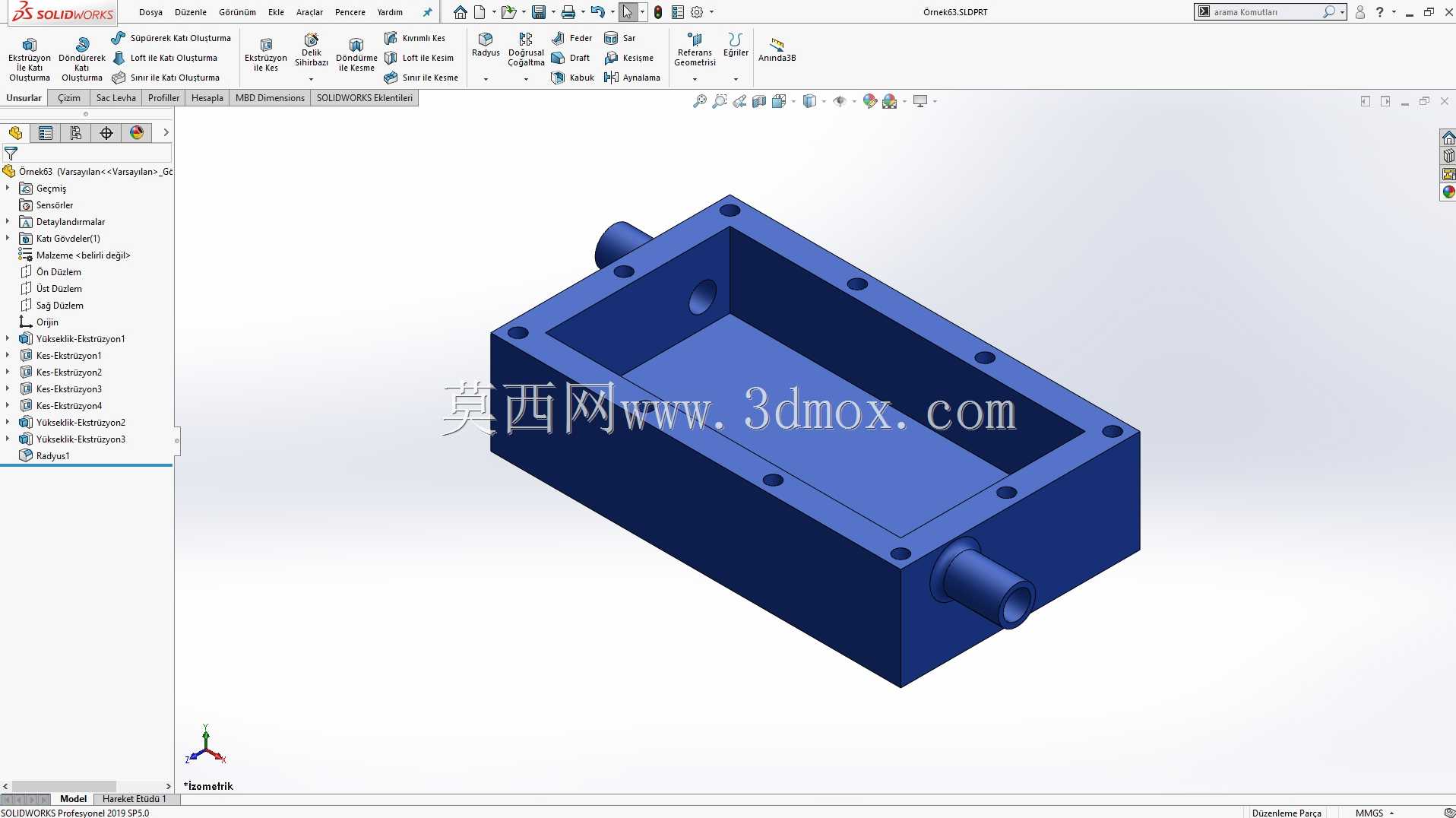

带侧置接头的矩形密封防护壳体结构

　　不会出现凸起干涉上盖安装的问题。两侧伸出的管状接头是整个结构的功能核心，接头与壳体本体做一体化衔接，没有拼接缝隙，接头内孔与腔体内部直接连通，线缆可以从接头位置穿入腔体内部完成接线，接头外壁做了阶梯状的防滑结构，后续套装波纹管护线套或者防水格兰头的时候，可以增大接触摩擦力，避免护线套受拉扯脱落，同时接头的轴线与壳体底面保持平行，穿线时线缆不会出现过度弯折，能有效保护线缆内部线芯，减少长期使用过程中线缆折损断裂的概率。设计这类壳体的时候，首先要明确内置元器件的排布空间，型腔内部的长宽尺寸要比最大的内置元器件单边预留至少3mm的间隙，一方面给接线端子、导线弯折留出操作空间，另一方面也方便后续在内壁粘贴绝缘垫片或者缓冲泡棉，这类带侧置接头的矩形密封壳体，在户外电气布线、小型工控模块安装、传感器外置防护场景里的使用占比很高，日常做设备外置接线分线、户外监测模块封装的时候，经常会用到这类结构件。从结构本身来看，整体采用长方体敞口型腔设计，腔体内部做了等壁厚处理，四个侧壁与底面的壁厚保持均匀，既可以保证注塑或者机加工过程中的成型一致性，避免壁厚差带来的缩痕、应力集中问题，也能在满足结构强度的前提下尽可能压缩整体重量，减少安装时的负载。壳体上沿一圈均匀布置了沉头安装孔，这些孔位的位置刚好避开型腔内部的有效容纳空间，合盖时螺丝可以直接穿过孔位与上盖锁紧，不会侵入腔体内部挤压内置的元器件，沉头结构也能保证螺丝锁紧后端面与壳体上沿齐平，

　　避免元器件与硬质壳体直接摩擦造成表层绝缘层破损。壳体的外部安装边界需要提前匹配安装场景的固定孔位，底部可以根据需求加装安装耳，不过当前这个结构把安装孔集成在上沿位置，既可以做嵌入式安装嵌入设备面板预留的槽位，也可以通过上沿的孔位直接固定在安装平面上，适配性更强。做结构校核的时候要重点关注侧壁与接头衔接的位置，这个位置是应力集中的高发区，穿线拉扯或者壳体受外力挤压的时候，衔接位置很容易出现开裂，所以建模的时候在衔接处做了圆角过渡，分散应力传递路径，同时适当增加了衔接位置的壁厚，比常规侧壁壁厚多出1mm左右，提升抗冲击性能。型腔的深度设计也有讲究，要匹配内置元器件的最高高度，同时预留出上盖内侧密封胶条的压缩空间，

　　一般密封胶条的压缩量在胶条直径的三分之一左右，所以型腔深度要比元器件最高高度多出胶条压缩后的厚度，避免合盖时上盖挤压到内部元器件。日常选型使用的时候，要注意这类壳体的接头通径要匹配穿入线缆的外径，线缆穿入后要配合格兰头或者密封堵头做好接头位置的密封，配合上沿的密封胶条，可以达到基础的防尘防水要求，适配户外淋水、多粉尘的安装环境。另外壳体的边角位置都做了小圆角处理，没有尖锐的直角棱边，一方面是加工过程中可以减少应力集中，提升壳体整体的抗形变能力，另一方面安装调试的时候也不会划伤操作人员的手部，符合机械结构设计的安全要求。这类结构不需要额外做复杂的曲面造型，所有特征都是拉伸、切除、圆角这类基础建模特征，后续修改尺寸的时候也很方便，

　　只需要调整型腔的长宽深参数、接头的通径与伸出长度、安装孔的间距，就可以快速衍生出不同尺寸规格的同系列壳体，覆盖不同的安装容量需求。在实际设备配套中，这类壳体经常用来封装小型的信号转换模块、接线分线端子、户外传感器的变送电路，相比金属材质的壳体，塑料材质的这类结构绝缘性能更好，不会出现导电短路的风险，同时重量更轻，安装在设备外壁或者支架上的时候不会带来过大的附加负载，耐锈蚀性能也更优，在潮湿、有腐蚀性气体的车间环境里也能长期使用，不需要做额外的表面防锈处理。建模过程中要注意所有孔位的同轴度，尤其是两侧的接头内孔，要保证与腔体侧壁的开孔完全同轴，避免穿线时出现台阶剐蹭线缆外皮，安装孔的位置度也要控制在合理公差范围内，保证与上盖或者安装面板的孔位可以精准对齐，减少现场安装时的扩孔调整工作量。
