双侧带安装耳长条形机械连接支座

　　这类双侧带安装耳的长条形连接支座，在轻工自动化生产线、小型物料输送架体、非标工装夹具的搭建场景中应用十分普遍，属于设备架体拼接环节里很常见的受力转接构件。日常设备组装过程中，经常会遇到两段不同走向的型材、或者执行机构与主架体之间存在安装面错位、连接孔位不匹配的问题，这类支座就承担着衔接两端构件、传递静态载荷与小幅动态载荷的作用，避免不同构件直接硬连接带来的应力集中问题。从实际使用场景来看，它既可以作为小型气动元件的安装固定基座，承接气缸、直线导轨副的端部固定需求，也可以在设备护罩、走线架的安装环节作为转接支撑，把薄壁护板的受力均匀传递到主架体的型材上，防止护板长期受振动出现连接孔开裂的问题。

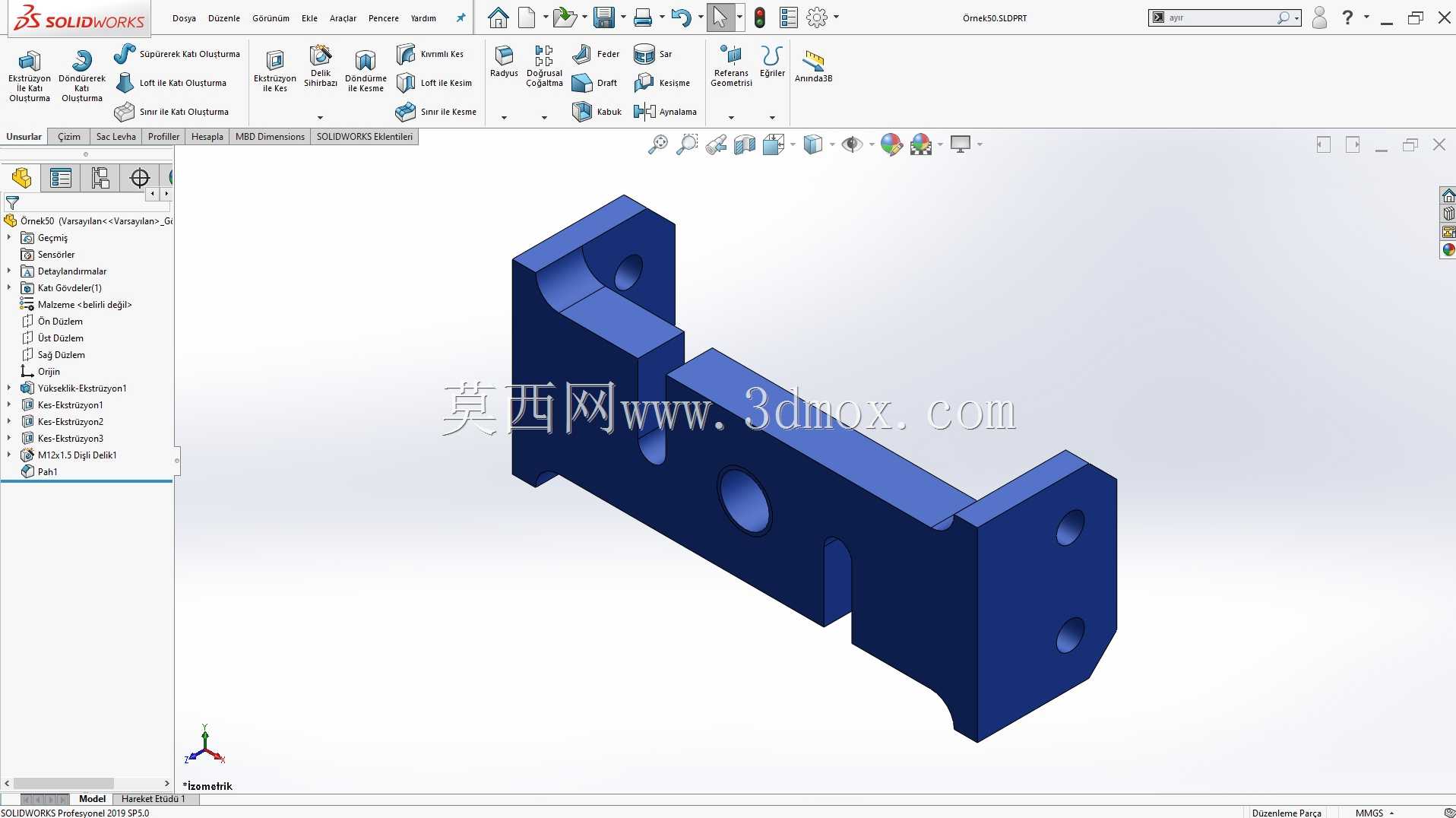

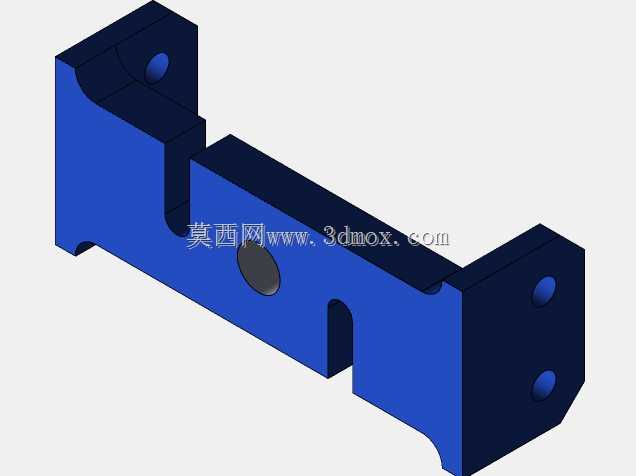

　　从结构设计思路来看，这个构件整体采用长条形的主体布局，两端设置的垂直弯折安装耳，是整个零件的核心安装定位面，安装耳上预留的沉头孔，可以适配内六角圆柱头螺钉的安装需求，沉头结构能够保证螺钉安装完成后端面不突出，不会和周边运动构件产生刮擦干涉。主体中段开设的大直径通孔，一方面是为了减轻零件自身重量，降低整体设备的无用载荷，另一方面也可以作为管线穿过的通道，方便设备上的气动软管、低压线缆从支座内部穿行，优化设备外部的走线布局，避免管线外露被运动部件剐蹭。主体侧面开设的小直径通孔与凹槽结构，是为了适配相邻构件的定位销安装，在组装时可以先通过定位销完成两个构件的位置预固定，再拧紧紧固螺钉，降低现场组装的对位难度，也能提升长期运行过程中连接位置的抗剪切能力，避免螺钉长期受横向剪切力出现断裂问题。

　　从安装边界的角度考量，这类支座的两端安装耳保持严格的垂直公差，安装面的平面度控制在合理范围内，能够保证和被连接件的安装面完全贴合，不会出现安装后构件翘曲的问题。主体的长度尺寸适配常规20系列、30系列工业铝型材的安装孔距，两端安装耳的孔位间距和型材端面的中心孔距完全匹配，不需要额外打孔就可以直接完成和标准型材的拼接，大幅缩短现场组装的加工周期。零件的壁厚设计兼顾了强度与轻量化需求，在安装耳的受力位置做了局部加厚处理，避免螺钉锁紧时安装耳出现变形，主体中段的壁厚在满足抗弯强度要求的前提下做了减薄处理，配合减重孔的设计，整体重量比同尺寸实心支座降低近四成，不会给架体带来额外的负重。

　　在实际选型应用时，需要注意这个支座的承载方向，它的主要受力方向是沿主体长度方向的拉压载荷，以及垂直于安装耳平面的小幅弯曲载荷，不适合承受大扭矩的交变载荷，通常用在载荷不超过五百牛的静态连接或者小幅振动的连接场景中。如果应用在有切削液、腐蚀性气体的车间环境，还可以根据使用需求对零件做表面氧化、镀锌处理，提升零件的防锈抗腐蚀能力，延长在恶劣工况下的使用寿命。建模过程中，这类零件需要重点关注安装孔的位置度公差，以及安装耳与主体的垂直度公差，避免加工完成后出现孔位错位、安装面不贴合的问题，所有的棱边都做了小尺寸的倒角处理，既可以去除加工产生的毛刺，避免组装时划伤操作人员，也能减少应力集中的风险，提升零件的长期疲劳强度。
