开槽沉头式轴类连接锁紧零件结构

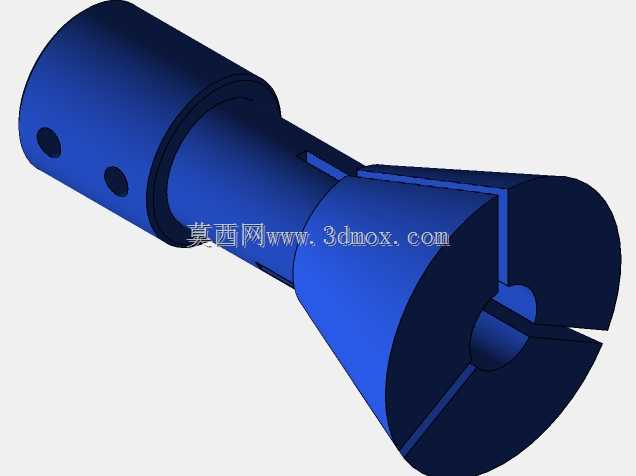

　　这类带开槽的沉头轴件，在轻工装配线、小型工装夹具的定位锁紧场景里使用率不低，很多人做设计时容易忽略这类小零件的细节，总觉得标准件能覆盖所有工况，实际在一些需要单侧沉装、尾部带轴段配合的工位，标准沉头螺钉要么轴段长度不匹配，要么开槽的扭转受力达不到反复拆装的要求，这时候这类定制结构的优势就体现出来了。从实际使用场景看，这类零件常被用在薄板类工装的快速锁紧工位，比如线束裁切工装的压板固定、小型检测治具的定位销锁紧，头部的沉头结构可以完全埋入安装面，不会突出干涉工件取放，尾部的圆柱轴段不是用来做螺纹连接，而是插入对应的定位孔做径向限位，避免锁紧时零件跟转，头部的一字开槽是为了适配普通一字螺丝刀就能完成拆装，不需要定制专用工具，

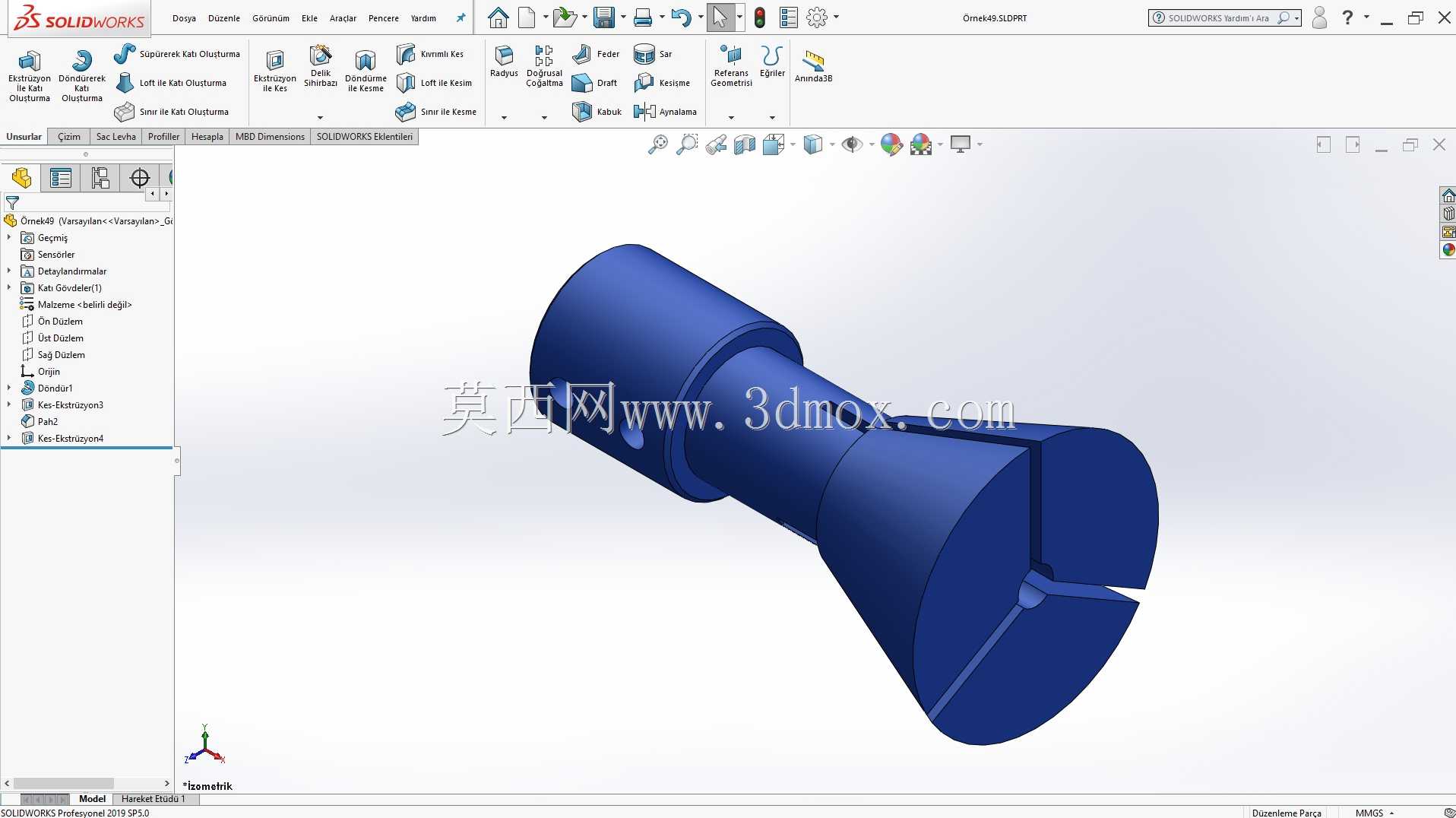

　　在产线快速换型时能减少工具准备的时间。做这个结构的三维设计时，首先要卡准的是沉头部分的锥角，常规沉头件的锥角是90度，但如果安装板是较薄的铝板或者亚克力板，锥角可以适当调整到82度，避免沉头孔边缘应力集中导致安装板开裂；轴段部分的直径公差要选h7级，和安装孔的H8公差形成间隙配合，保证插拔顺畅的同时不会有过大的径向窜动，轴段末端要做0.5毫米的倒角，方便插入孔位时自动导正，不会刮伤孔壁。头部的开槽深度不能太浅，否则螺丝刀咬合不够容易拧花开槽，也不能太深，否则会削弱头部的结构强度，一般开槽深度控制在头部厚度的三分之一左右，开槽的宽度要对应常用一字螺丝刀的刀头厚度，留0.1毫米的间隙方便刀头插入。安装边界方面，

　　沉头孔的加工尺寸要和头部锥面完全贴合，沉头孔的深度要保证零件安装后头部端面比安装面低0.1到0.2毫米，避免突出干涉；轴段的长度要比穿过的安装板厚度长出2到3毫米，保证末端能插入下方的定位孔足够深度，起到防转作用；开槽的方向在安装时没有强制要求，但如果是需要频繁拆装的工位，尽量把开槽方向对准操作人员的操作方向，减少拧动时的手腕转动角度。很多新手设计这类零件时，容易把轴段部分做成全螺纹，实际在需要定位的场景里，光轴段的定位精度比螺纹高很多，螺纹配合的间隙会导致锁紧后零件有径向偏移，影响工装的定位精度；还有人会忽略头部和轴段衔接处的退刀槽，导致加工时刀具无法退刀，衔接处出现圆角，安装时沉头无法完全贴紧安装面，出现锁紧松动的问题，

　　所以在衔接位置要做宽度1毫米、深度0.5毫米的退刀槽，保证加工后端面平整。另外，这类零件的材质一般选45号钢做表面发黑处理就足够应对普通工装场景，如果是用在有腐蚀的环境里，可以换成304不锈钢，但要注意不锈钢的强度比45号钢低，开槽的厚度要适当增加0.2毫米，避免拧动时开槽变形。从受力角度看，这类零件承受的主要是轴向的锁紧力和少量的扭转力，所以轴段部分不需要做过高的硬度处理，头部的开槽位置可以做局部淬火，提高表面硬度，减少螺丝刀拧动时的磨损，延长零件的使用寿命。在装配时，不需要施加过大的锁紧力，因为沉头结构的锥面会自动定心，过大的锁紧力反而会把沉头孔的边缘压溃，尤其是非金属材质的安装板，锁紧力矩控制在1.5N·m左右就足够，既能保证锁紧不松动，又不会损坏安装面。
