螺旋输送绞龙叶片输送轴结构设计

　　这类螺旋轴构件是散料输送系统里的核心执行部件，日常在粮食仓储转运、粉体加工生产线、污泥处置工段、建材原料输送环节都能见到它的应用，核心作用是通过自身回转带动螺旋叶片推动散状物料沿轴向移动，完成密闭空间内的物料连续输送，相比皮带输送更适合易飞扬、有一定粘性、粒度不均的颗粒或粉状物料，输送过程全程在封闭壳体内完成，能减少物料撒漏与粉尘外溢，适配水平、小角度倾斜的输送工况。

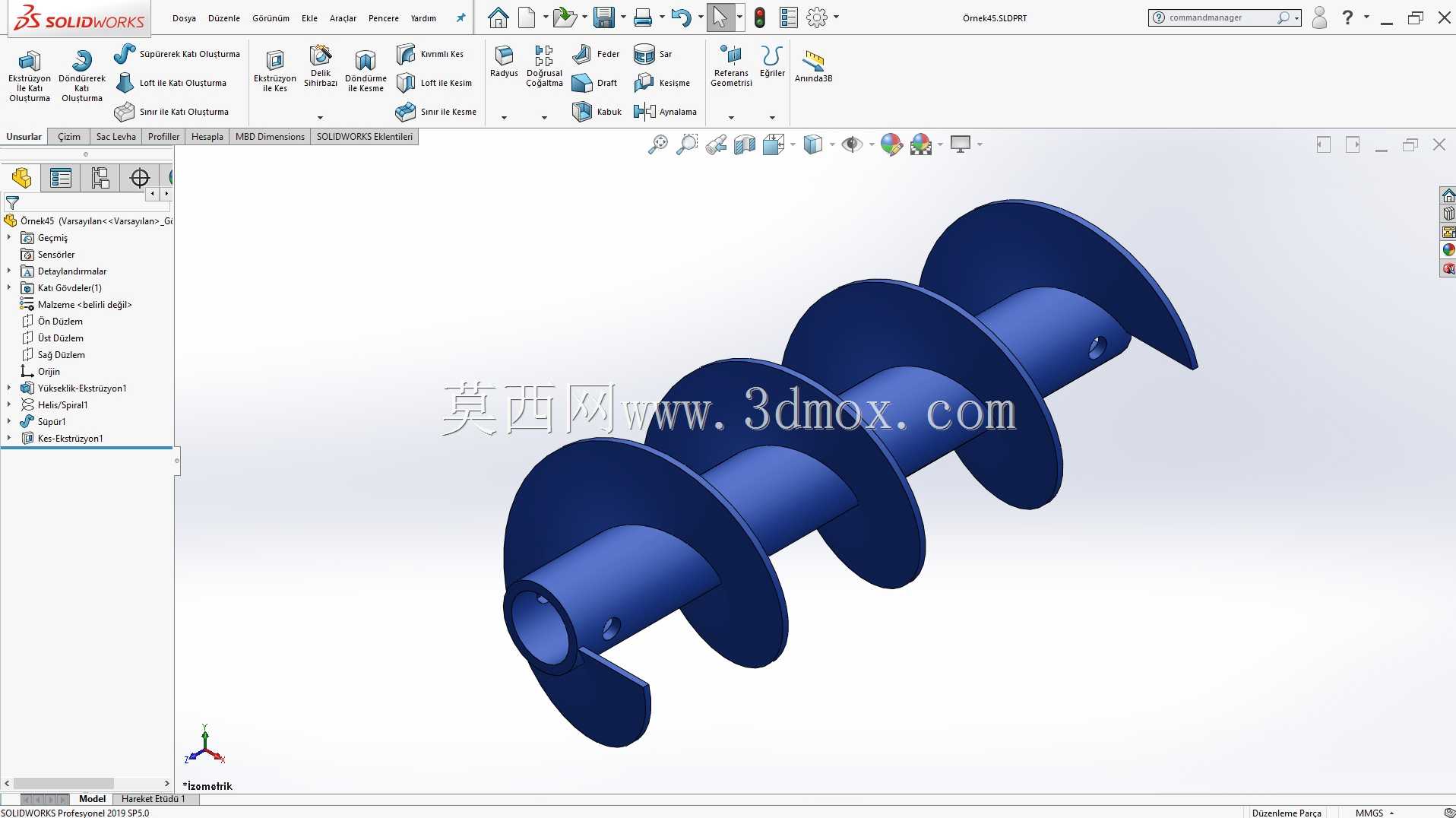

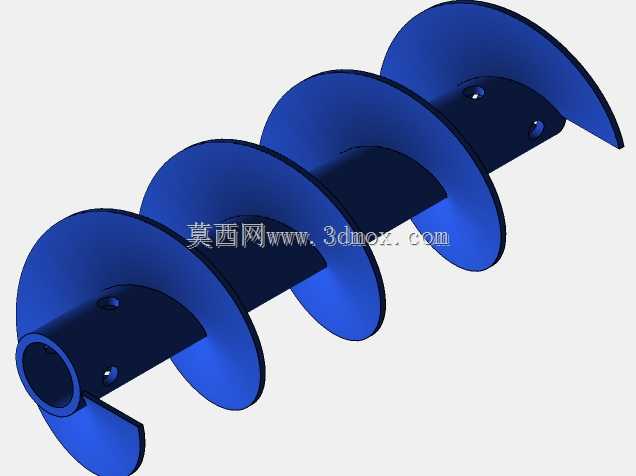

　　从结构设计逻辑来看，该构件采用等螺距连续螺旋叶片焊接在中心管轴上的结构，中心轴选用空心管结构而非实心轴，一方面能大幅降低构件自身重量，减少回转过程的转动惯量，降低驱动端的动力负载，另一方面空心轴两端可直接加工安装止口，方便与两端的轴承座、驱动联轴器做同轴定位配合，轴身预留的径向定位孔，用于安装止动销，实现轴与驱动端、尾端支撑的周向固定，避免大扭矩输送下出现轴与连接件的打滑问题。叶片采用等厚度等外径的连续螺旋构型，螺旋升角经过匹配常规散料的摩擦系数设定，能保证物料在推送过程中不会随叶片同步回转，而是沿轴向向前滑移，叶片边缘做了小半径圆角处理，减少输送过程中对颗粒物料的破碎率，同时避免叶片边缘应力集中导致的磨损开裂问题。

　　在安装边界的尺寸考量上，这类螺旋轴的外径需要和配套的输送U型槽或圆管壳体内壁保留3-5mm的均匀间隙，间隙过大会导致物料在壳体底部残留，长期堆积后卡滞叶片，间隙过小则会因为轴的挠度变形、安装同轴度误差导致叶片刮蹭壳体内壁，产生异常磨损与运行噪音。中心轴的两端轴颈尺寸需要匹配标准带座外球面轴承的安装孔径，轴的有效工作长度需要比壳体总长度短10-15mm，预留出两端轴承密封件、端盖的安装空间，避免轴端与端盖发生摩擦干涉。螺距的设定通常取叶片外径的0.8-1倍，针对流动性好的干燥颗粒物料可适当加大螺距提升输送效率，针对流动性差的粘性粉体则适当减小螺距，避免物料在叶片间粘结架桥。

　　实际应用中，这类构件的设计还要考虑工况磨损问题，输送砂石、矿粉这类磨琢性强的物料时，叶片表面可额外堆焊耐磨层，或者采用可拆换的分段叶片结构，局部磨损后无需更换整根轴就能完成维护。轴的动平衡校正也是设计中不能忽略的环节，整根轴加工焊接完成后需要做动平衡测试，将剩余不平衡量控制在允许范围内，避免长转速运行下出现整机振动，损坏两端轴承与驱动减速机构。另外叶片与中心轴的焊接采用连续角焊缝，焊后需要做应力退火处理，消除焊接残余应力，避免长期交变载荷下焊缝开裂导致叶片脱落。在进料端位置，首段叶片做了小角度的切头处理，能更好地切入进料口落下的物料堆，避免进料位置出现物料堵卡，保证进料顺畅，尾端的叶片收尾位置也做了平滑过渡，减少物料在尾端轴承位置的堆积，避免物料侵入轴承密封结构导致轴承失效。
