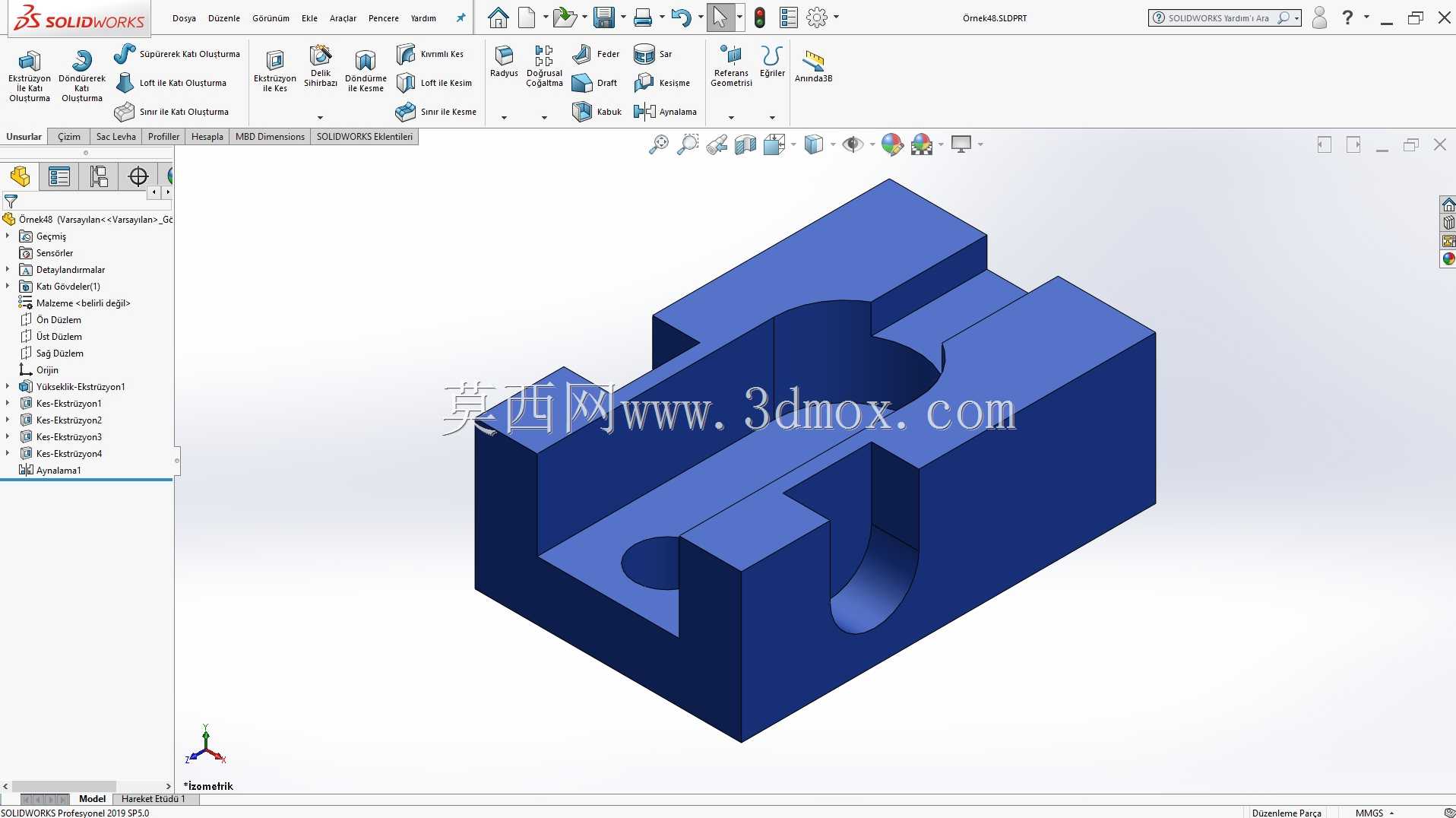

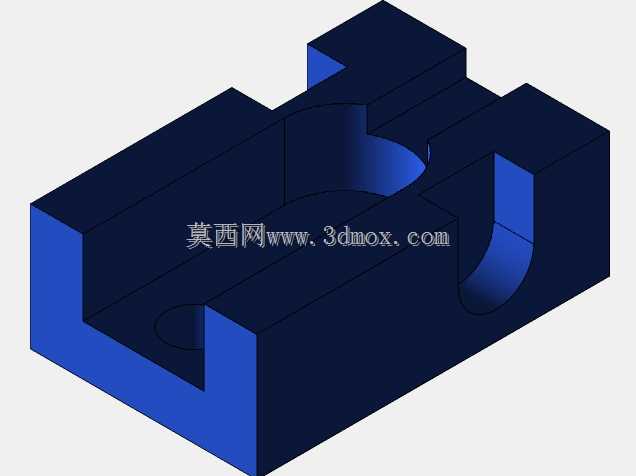

带圆弧槽凹腔的块状定位连接构件

　　该块状构件在工装夹具、非标自动化输送线的定位工位中应用十分广泛，日常产线做工件载具的定位承托时，这类带成型槽腔的构件能直接限制工件三个方向的自由度，不需要额外加装过多限位销，能大幅缩减工位的装配调试周期。从实际使用场景来看，这类构件常安装在载具板的定位基准位，上方的半圆弧槽可适配圆柱类工件的外圆面定位，侧边的通槽可避让工件的伸出凸缘，中间的凹腔结构既能容纳工件底部的凸起结构，也能为加工过程中的排屑预留空间，避免切屑堆积在定位面造成工件装夹偏差。

　　设计这类构件时，首先要确认安装边界：构件底部为完整平面，可直接通过内六角螺丝锁紧在安装基板上，底部没有多余的凸台结构，不需要在安装板上加工沉坑，能降低安装面的加工成本。外形上整体采用长方体基准构型，所有外露的棱边都做了C1倒角处理，既避免装配时割伤操作人员，也能消除热处理后的应力集中点，提升构件的长期使用强度。槽腔部分的设计做了等壁厚处理，所有侧壁的厚度保持一致，不管是采用机加工还是注塑成型工艺，都能减少加工或成型过程中的变形量，保证定位面的形位公差符合要求。

　　功能特性上，构件上的两处圆弧槽分别承担不同的作用：一侧的半通圆弧槽可作为定位销的避让位，也可穿入小直径的导杆做滑动导向；另一侧的开放式圆弧槽可直接承托轴类零件的外圆，配合上方的压块就能完成轴类零件的快速装夹。中间的凹腔深度经过匹配设计，刚好能容纳常见小型冲压件的折弯翻边，让工件的基准平面能完全贴合构件的上端面，避免装夹时出现虚位。侧边的凸台结构可作为侧向定位的基准面，配合侧向夹紧气缸时，不需要额外加装定位挡块，凸台的垂直面直接作为夹紧的受力面，能承受较大的夹紧力不会出现变形。

　　从加工适配性来看，该构件的所有槽腔特征都采用直壁设计，没有倒扣结构，使用三轴加工中心就能一次装夹完成所有特征的加工，不需要做五轴联动或者电火花加工，能有效控制单件的加工成本。安装孔位可根据实际使用场景灵活设置，在底部平面的四个角位置加工沉头孔即可完成固定，孔位的边距预留了足够的扳手操作空间，装配时不需要特殊工具，普通内六角扳手就能完成锁紧作业。日常维护时，这类块状构件的槽腔结构没有狭窄的死角，使用压缩空气就能直接吹走内部积存的切屑和灰尘，不需要拆解就能完成工位清洁，能减少产线的日常维护工作量。在一些轻载的手动工装场景中，这类构件也可作为快速夹钳的固定座使用，上方的平面可安装夹钳的固定端，槽腔可避让夹钳的活动臂行程，整体结构紧凑，不会占用过多的工装安装空间。
