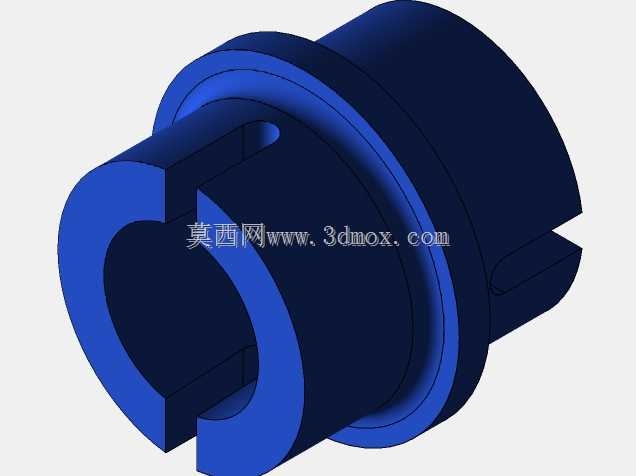

带键槽内孔凸缘式轴套连接构件

　　该构件属于轴系传动系统里的典型轴毂连接配套零件，日常在轻工输送线、小型机床进给机构、农用机械动力传递单元中都能见到这类结构的身影，核心作用是实现轴与外部回转部件的周向固定，同时依托凸缘结构承担轴向定位的功能，避免传动过程中配合部件出现轴向窜动。从结构设计逻辑来看，零件采用阶梯式外圆结构，大直径端的凸缘台肩是核心定位面，装配时该端面会与被连接件的端面完全贴合，靠端面承压传递轴向载荷，相比无凸缘的光面轴套，能省去额外的轴用挡圈或者定位套筒安装空间，特别适合轴向安装尺寸受限的紧凑传动布局。内孔壁上对称开设的两个键槽是扭矩传递的核心结构，采用双键对称布置的方案，相比单键连接能提升30%左右的扭矩承载能力，

　　同时能平衡单键连接带来的轴系动平衡偏差，适合中低速、有正反转切换需求的传动场景，键槽的侧边做了微小的倒角处理，避免装配时平键棱边刮伤键槽侧壁，也能消除热处理后的应力集中隐患。零件外圆的小直径段是与外部回转件（比如带轮、齿轮轮毂）配合的安装面，配合公差一般选H7/k6的过渡配合，既能保证装配时的对中精度，也方便后期检修拆卸，不会出现配合面咬死的情况。从安装边界来看，设计时需要预留凸缘端的螺栓避让空间，这类凸缘轴套通常会在凸缘端面上开设2-4个螺纹孔，方便拆卸时用顶丝将零件从轴上顶出，避免硬敲损伤配合面；内孔与轴的配合长度一般取轴径的1.2-1.5倍，过短会导致配合压强过大加剧磨损，过长则会提升加工时的同轴度公差保证难度。实际应用中，

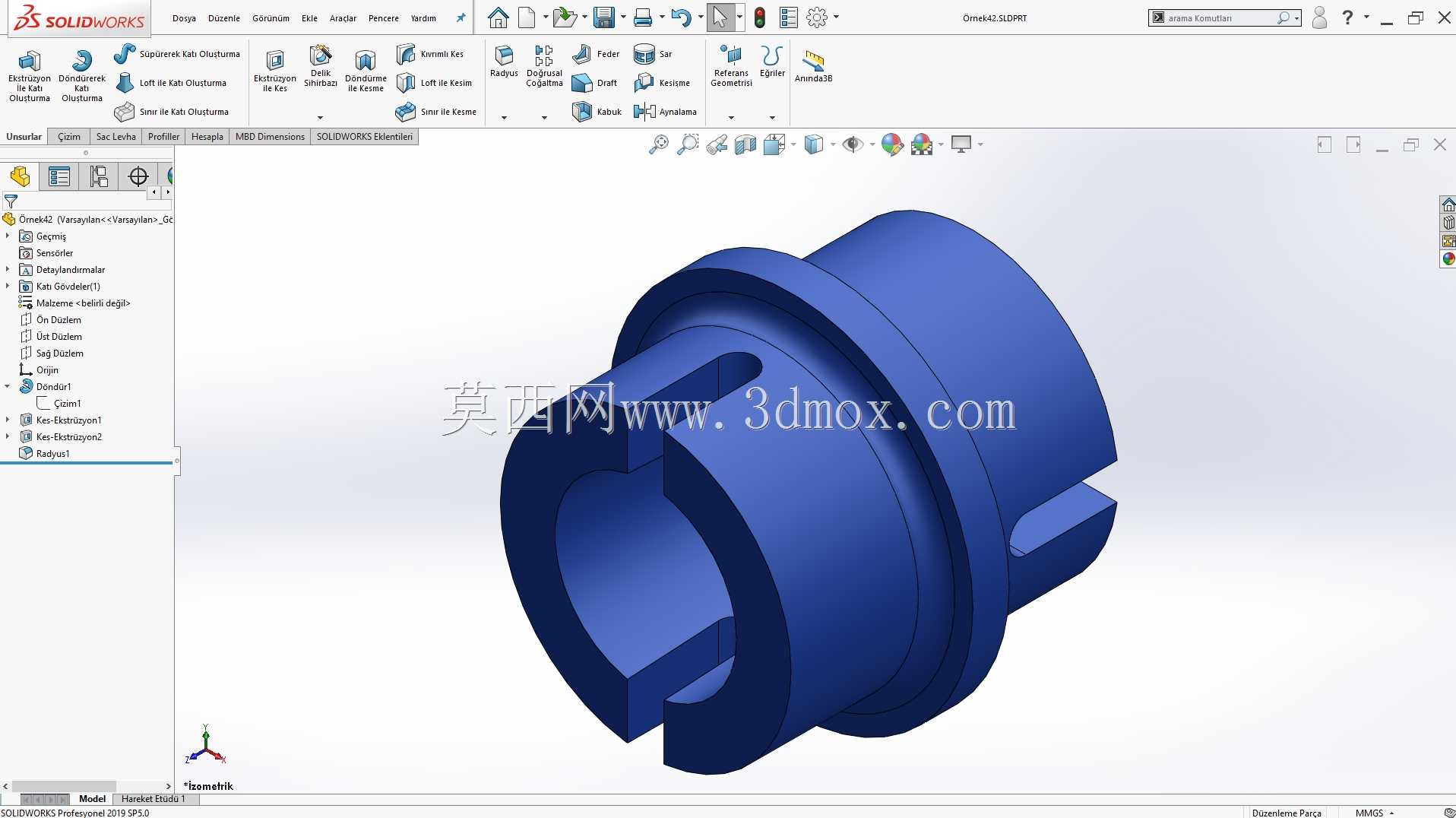

　　这类零件的材质多选45号钢或者40Cr，表面做调质处理到HB220-250，键槽工作面做高频淬火提升耐磨性，在一些有腐蚀环境的食品输送场景下也会换成304不锈钢材质。建模过程中需要重点保证内孔与外圆的同轴度公差，一般控制在0.02mm以内，凸缘端面与内孔轴线的垂直度公差不超过0.03mm，否则装配后会出现被连接件偏摆，加剧轴承的偏载磨损。另外内孔键槽的对称度公差需要控制在0.05mm以内，不然平键装配时会出现卡滞，传动过程中会产生冲击噪音，严重时还会出现键槽崩裂的故障。这类零件在做结构优化时，通常会在凸缘与小直径外圆的过渡位置设计R2-R3的圆角，避免截面突变带来的应力集中，在重载场景下还会在凸缘根部增加卸载槽，降低应力集中系数，提升零件的疲劳寿命。
