偏心轴类传动曲柄零件结构设计

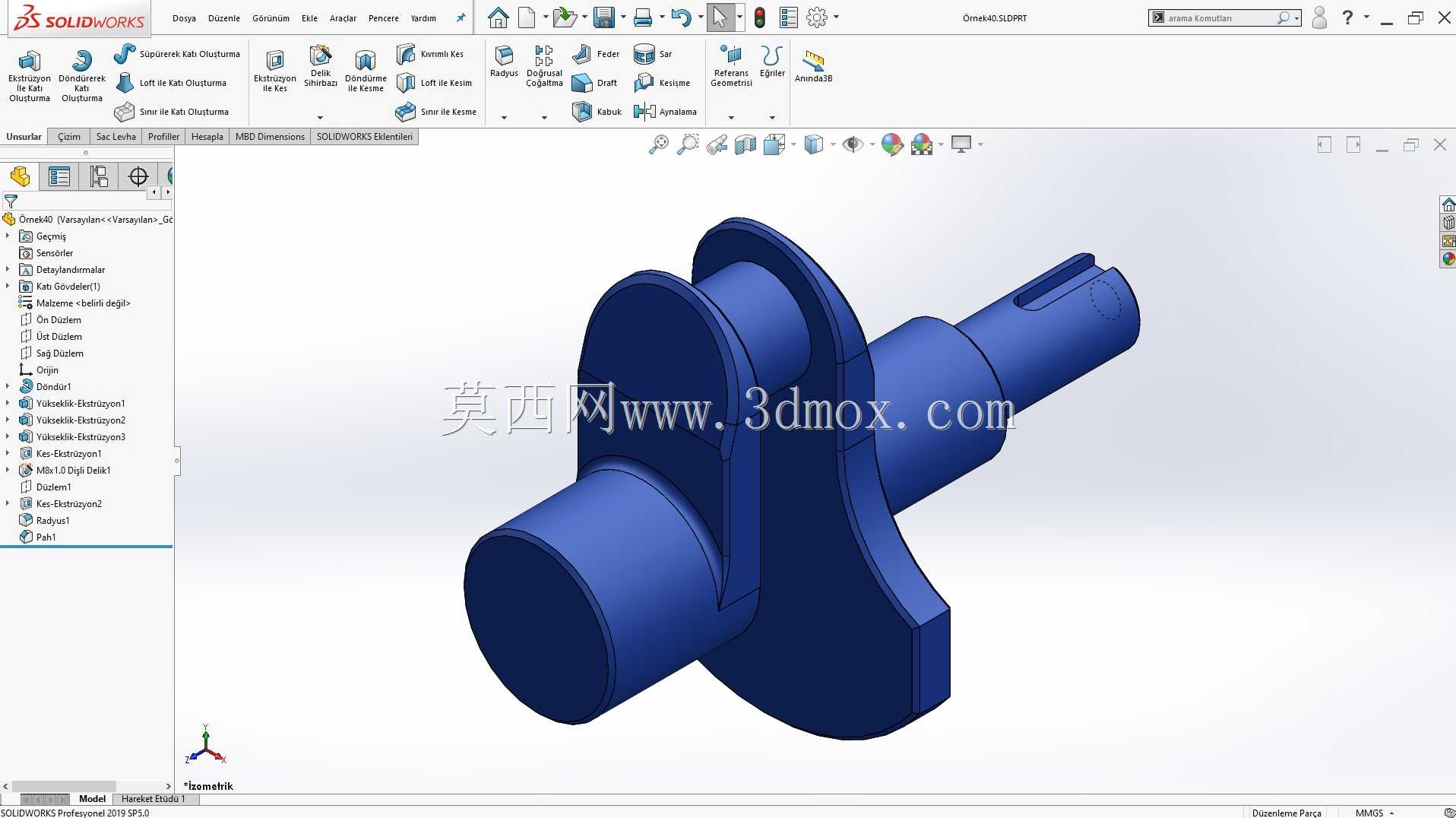

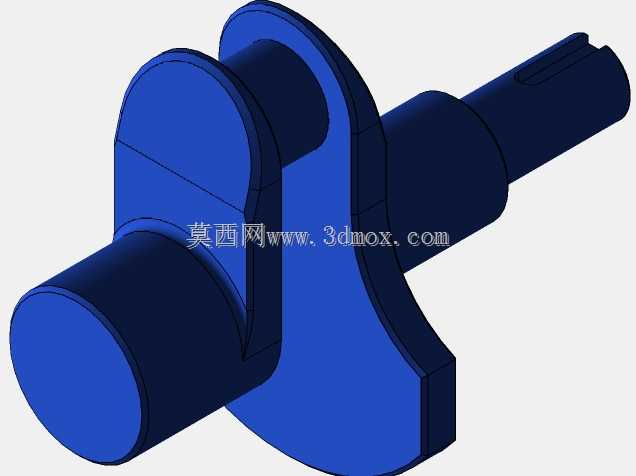

　　在中小功率往复式传动机构的设计场景中，这类偏心曲柄零件是连接旋转动力输出与直线执行端的核心转换部件，常见于小型冲压设备、纺织机械的打纬机构、农用机具的往复驱动单元、家用小型空压机的动力端，承担着将主轴的连续旋转运动转化为从动件往复直线或摆动动作的核心功能，其结构合理性直接决定整套传动机构的运行平稳性、噪音水平与服役寿命。从结构设计逻辑来看，该零件采用一体式轴身与偏心盘结合的结构，摒弃了传统分体式曲柄需要额外键连接、紧固件锁紧的设计方案，从根源上避免了连接间隙带来的传动回程误差，也减少了装配环节的累计公差，更适合在转速不超过3000rpm、冲击载荷中等的工况下使用。轴身部分设计为阶梯轴结构，一端为光轴支撑段，

　　用于装配深沟球轴承作为旋转支撑，轴肩位置直接作为轴承内圈的定位面，省去了额外的轴用挡圈或锁紧螺母定位结构，减少了零件数量与装配工序；另一端设计有平键槽，用于与动力输入侧的带轮、齿轮或联轴器连接，传递输入扭矩，键槽的位置与轴身同轴度公差控制在0.02mm以内，避免装配后出现动平衡超差引发的振动问题。中间的偏心盘部分是实现运动转换的核心结构，偏心距根据从动件的行程需求确定，盘体侧面设计有弧形过渡面，而非直角结构，一方面是为了减少偏心块旋转过程中的风阻与转动惯量，另一方面可以避免应力集中，在承受交变载荷时减少裂纹萌生的概率，偏心盘与轴身的连接位置采用R3以上的圆角过渡，对应力集中系数的控制能降低40%以上，大幅提升零件的疲劳强度。

　　从安装边界来看，支撑段轴径与偏心盘的外径差值控制在合理范围，保证装配时轴承可以顺利从轴端套入至轴肩位置，不会与偏心盘发生干涉；带键槽的轴端长度根据所配合的轮毂宽度确定，键槽端部设计有退刀槽，方便铣削加工时刀具退出，也避免键装配时出现端部顶死的问题。零件的整体转动惯量经过配重优化，偏心盘的非工作侧做了局部减薄处理，使得整个零件的质心尽可能靠近旋转轴线，减少高速旋转时的不平衡量，降低支撑轴承的径向载荷，延长轴承的更换周期。在实际选型适配时，需要重点核对偏心距是否匹配执行端的行程要求，支撑轴径是否与所选轴承的内径规格一致，键槽的尺寸是否符合对应轴径的平键标准，同时要确认轴伸端的长度是否满足动力连接件的轮毂装配深度，

　　避免出现装配后轴向定位不可靠的问题。这类一体式曲柄相比分体式结构，更适合批量生产的小型设备，加工时可以采用模锻制坯后数控车削、铣键槽的工艺路线，材料常选用45号钢调质处理，硬度控制在HB220-250之间，既保证足够的强度与韧性，也具备较好的切削加工性能，对于载荷更大的工况，也可以更换为40Cr材料调质后表面淬火，提升轴颈位置的耐磨性，减少长期运行后的轴颈磨损导致的传动精度下降。在装配环节，支撑轴颈与轴承内圈采用基孔制过渡配合，保证轴承内圈与轴同步旋转，不会出现跑内圈的问题；轴伸端与传动轮毂采用间隙配合加平键传递扭矩，方便拆装维护。日常运维中，只需要定期检查支撑轴承的润滑状态，以及键连接位置是否出现松动，即可保证该零件长期稳定运行，不需要额外的特殊维护。
