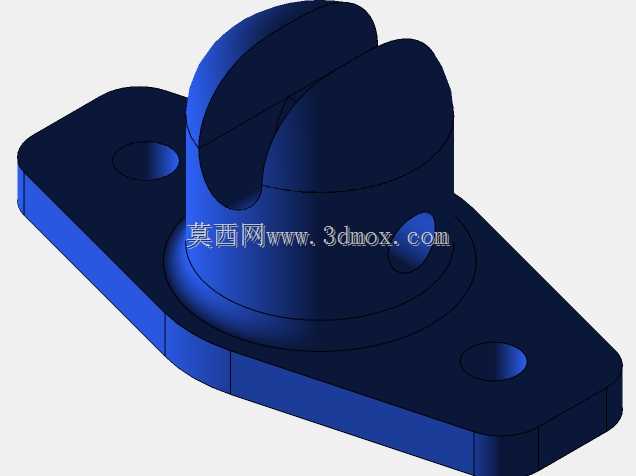

双耳式带安装底座铰接支撑固定座

　　这类带双铰接耳的安装支座，在轻工输送线、小型工装夹具、非标自动化设备的连杆传动机构里应用十分普遍，核心作用是作为转动副的固定承载端，给摆杆、拉杆、联动臂这类做往复摆动的构件提供稳定的铰接支撑，避免传动过程中出现铰接点偏移、受力变形的问题。从结构设计逻辑来看，底座采用菱形切角的平板构型，两个安装孔分别布置在底座延伸出的两个对角端，这种布局相比方形底座的同侧双孔设计，能在同等安装占用面积下获得更大的孔间距，安装后抗倾覆力矩的表现更好，哪怕铰接点承受垂直于安装面的侧向载荷，也不容易出现固定螺栓松动、支座翘曲的情况。底座与上部的铰接耳部分做了大圆弧过渡衔接，没有直角应力集中结构，在承受交变摆动载荷的时候，

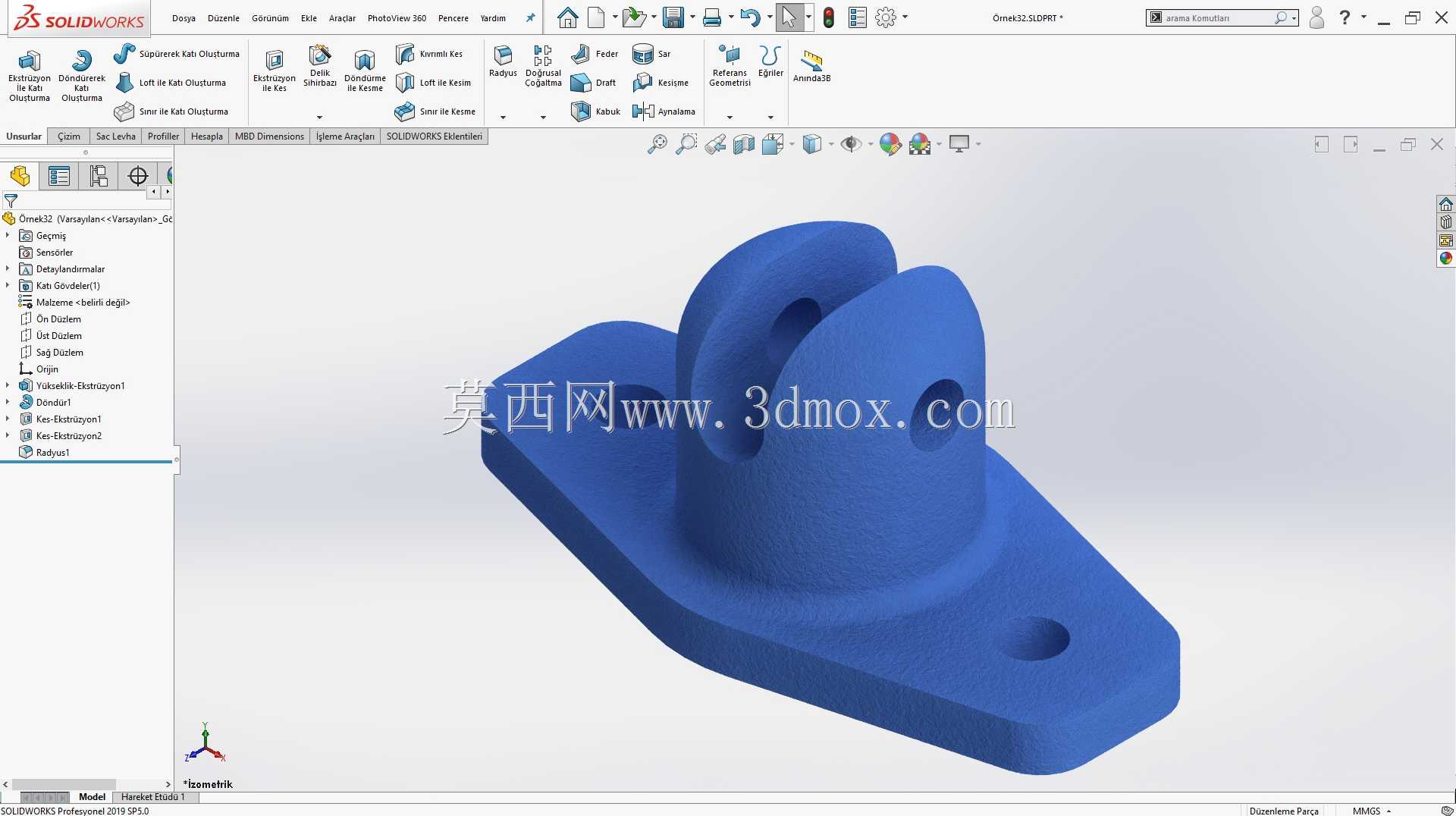

　　过渡区域不会因为应力集中产生疲劳裂纹，适配长期往复摆动的工况需求。上部的双平行耳板是核心的功能承载区，两个耳板上的同轴铰接孔做了等直径设计，孔的轴线与底座安装面保持平行，加工时需要一次装夹完成两孔的镗削加工，保证同轴度误差控制在合理范围内，避免穿入铰接销后出现卡滞、别劲的问题，耳板的厚度根据常规连杆铰接的受力需求做了匹配，既不会因为过薄导致孔壁受压变形，也不会因为过厚造成材料浪费、整体重量偏大。耳板顶部做了圆弧收边，没有尖锐棱角，一方面是避免装配时划伤操作人员，另一方面也能减少与摆动构件之间的运动干涉，哪怕摆杆的摆动角度接近设计上限，也不会和耳板边缘发生磕碰。底座上的沉头安装孔设计，能让固定螺栓的头部完全沉入底座平面以下，

　　不会突出底座表面，既保证支座安装后与安装基面完全贴合，没有虚位，也不会因为螺栓突出干涉周边其他构件的运动。从安装边界来看，这类支座的整体轮廓尺寸适配小型传动机构的安装空间，底座的厚度满足常规M6-M8规格螺栓的沉头深度要求，铰接孔的直径适配同规格的圆柱销、带油槽铰接销或者小型关节轴承，不管是干摩擦的轻载工况，还是需要定期注油润滑的中载往复摆动工况都能适配。在实际选型应用的时候，需要先确认铰接点的最大摆角范围，保证摆杆摆动过程中不会和耳板内侧、底座上表面发生干涉，同时要核算铰接点的径向载荷、轴向窜动力，匹配对应直径的铰接销，两个安装孔的中心距要和安装基面上的预加工孔位完全对应，避免强行装配带来的内应力。这类支座的结构没有冗余设计，

　　所有构型都服务于承载、安装、运动避让的核心需求，没有多余的装饰性结构，非常适合作为非标设备设计中的标准铰接支撑单元直接调用，能减少重复建模的工作量，同时结构经过受力优化，相比自行设计的简易直角支座，承载稳定性和抗疲劳寿命都有明显优势。在一些小型手动工装、可调角度工作台的支撑结构里，这类支座也可以作为角度调节的铰接固定端，配合锁紧销使用就能实现多档位的角度固定，适用场景十分灵活。
