带加强筋斜置铰接支撑座结构设计

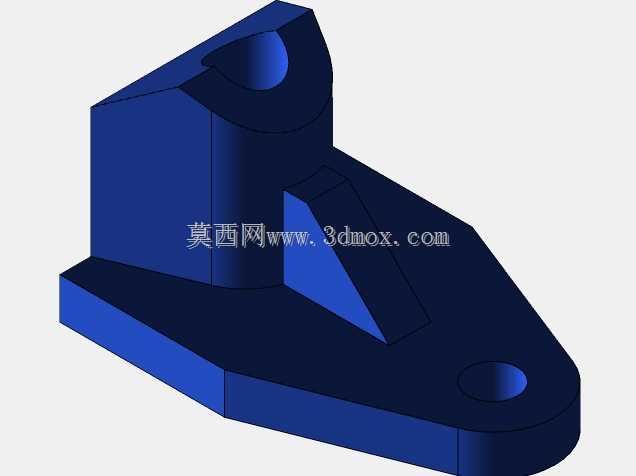

　　这类带加强筋的斜置铰接支撑座，多应用在轻工输送线、小型工装夹具、非标自动化设备的摆臂铰接点位，承担摆转部件的载荷传递与铰接定位功能，区别于常规竖直或水平布置的标准支座，其斜向设置的铰接孔位适配设备内部倾斜布置的连杆摆臂结构，能在紧凑的设备安装空间内完成摆转运动的支撑，避免额外增加转接件带来的装配累积误差。从结构设计逻辑来看，底部采用带圆角的异形安装底板，底板上预留的单个沉头安装孔可配合螺栓完成支座在设备安装面的固定，底板边缘做圆角过渡处理，一方面减少加工过程中的应力集中风险，另一方面避免装配时锐边划伤操作人员或相邻管线。上部的铰接筒体采用半开放的槽式结构，筒体上的铰接孔用于穿装铰接销轴，连接外部摆臂部件，

　　筒体与底板之间设置的三角形加强筋沿载荷传递方向布置，可有效抵消摆臂工作时传递到支座根部的弯矩，避免长期交变载荷下支座根部出现开裂变形，相比无加强筋的同尺寸支座，该结构的抗弯曲载荷能力可提升40%以上，同时不会过多增加零件整体重量。在安装边界方面，设计时需注意底板安装孔的中心到铰接孔中心的垂直距离、水平偏移量需匹配设备整体安装空间，铰接孔的内径公差需根据所选铰接销轴的配合等级选取，通常采用H7间隙配合保证销轴转动顺畅，同时控制铰接孔与安装底板底面的平行度公差，避免摆臂装配后出现卡滞、偏磨问题。实际应用场景中，这类支座常替代标准角座加焊接轴套的组合结构，一体成型的结构无需后续焊接加工，能减少焊接变形带来的尺寸偏差，

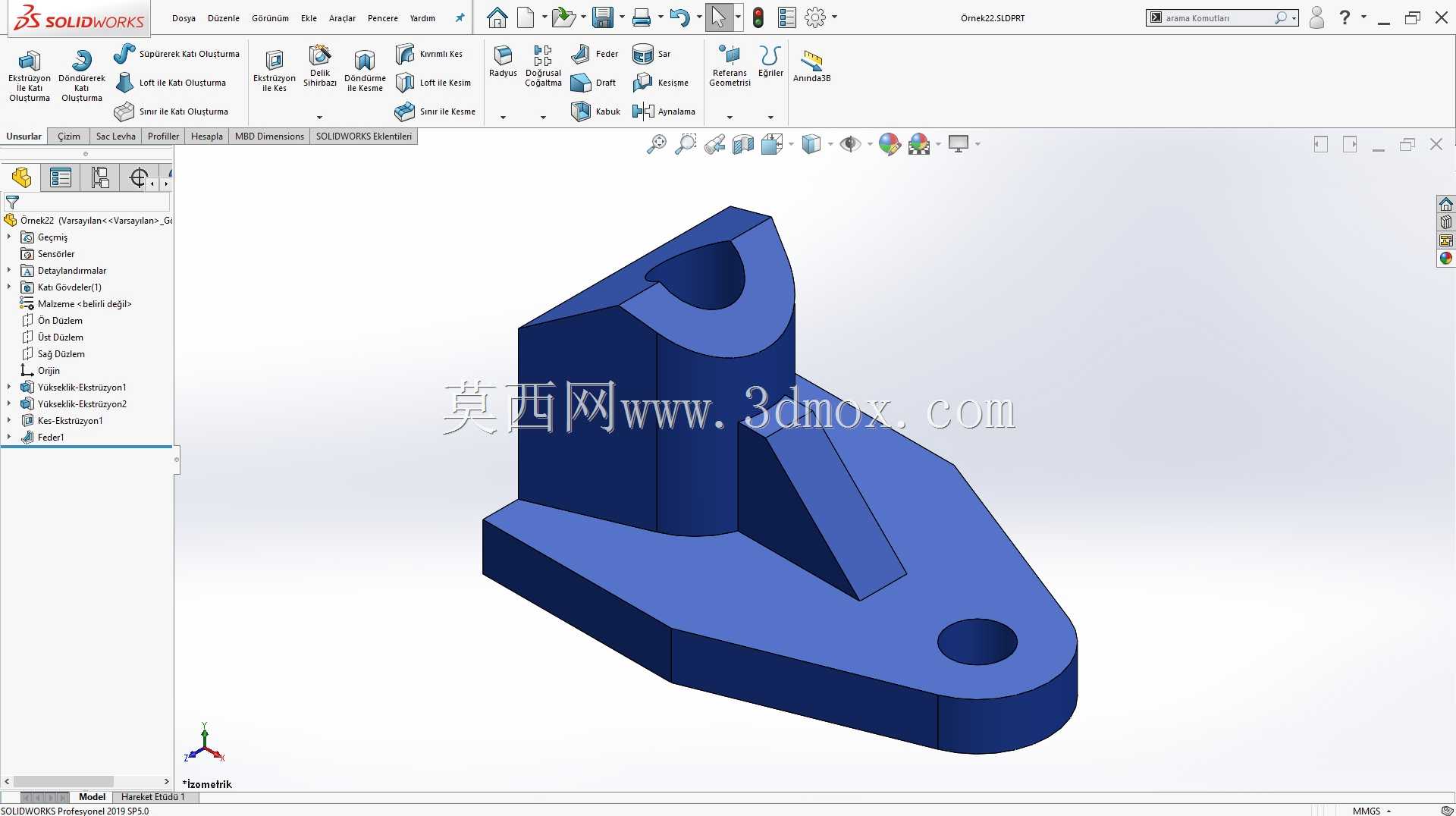

　　同时装配时仅需固定底部安装螺栓、穿装铰接销轴即可完成安装，相比焊接组合件装配效率提升明显。在载荷适配性上，该结构适合承受中等载荷的摆转工况，比如小型物料分拣机构的摆臂支撑、工装夹具的压紧臂铰接点、小型升降机构的导向摆杆支撑等场景，若应用在重载冲击工况下，可适当增加加强筋厚度、加大底板安装孔数量来提升整体承载能力。设计过程中需注意加强筋与筒体、底板的连接处做圆角过渡，避免应力集中，同时铰接孔的端面需加工平整，保证铰接时垫片或轴承的贴合度，底板的安装面需保证平面度要求，避免装配后支座出现倾斜，导致铰接销轴承受额外的径向力，缩短销轴与衬套的使用寿命。从建模逻辑来看，先绘制底部安装底板的轮廓草图，拉伸生成底板基体，

　　再绘制上部铰接筒体的旋转轮廓，旋转生成筒体结构，随后绘制加强筋的草图，通过筋特征生成加强筋结构，最后对所有锐边做倒圆角处理，对安装孔、铰接孔做孔特征加工，建模过程中需注意各特征之间的几何约束，保证铰接孔轴线与底板安装面的角度符合设计要求，避免后续工程图标注尺寸时出现基准混乱。
