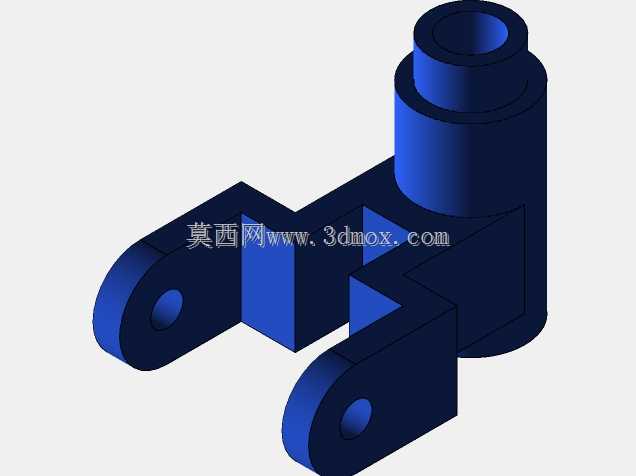

带双耳支座的立式空心连接接头

　　这类带双耳支座的立式空心连接接头，多应用在轻工自动化输送线、小型包装设备的摆臂铰接工位，也常见于小型农用机具的操纵连杆连接节点，核心作用是实现两个运动构件之间的铰接传动，同时通过中心的空心通道走气路管线、细拉索或者小直径传动轴，避免管线外露剐蹭，也能缩减整体安装空间。从结构功能来看，上部的空心圆柱段是主承载定位段，内孔的粗糙度需要控制在Ra1.6以内，保证穿过的杆件或者管线滑动顺畅，外圆柱面可以作为转动副的定位基准，和配套的轴套配合时，同轴度公差要控制在0.02mm以内，避免转动卡滞。下部的两个平行耳板是铰接安装位，耳板上的同轴通孔需要和配套的销轴采用间隙配合，单边间隙控制在0.01-0.03mm，既保证转动灵活，

　　又不会出现过大的旷量，耳板的厚度根据承载需求设计，常规工况下8mm厚度即可满足150N·m的铰接扭矩承载要求，耳板内侧的间距要和配套的连接叉耳宽度匹配，预留0.2-0.5mm的装配间隙，避免安装时出现干涉。设计这类零件的时候，首先要确定中心空心通道的通径，根据需要穿过的管线或者轴件最大外径确定内孔尺寸，再根据承载的径向力和扭矩计算外圆柱的壁厚，常规工况下壁厚不小于内孔直径的1/6即可满足强度要求，避免受侧向力时出现变形开裂。耳板的位置设计要避开上部圆柱的安装干涉区，两个耳板的对称面和上部圆柱的轴线要保证垂直，垂直度公差不超过0.03mm，否则铰接后会出现别劲的情况，加速销轴和孔的磨损。

　　耳板和主体圆柱连接的位置要做R3-R5的圆角过渡，避免应力集中，在承受交变载荷的时候不会从连接根部断裂。外形尺寸方面，这类接头的整体高度通常控制在60-80mm区间，上部圆柱外径根据内孔尺寸匹配，比如内孔12mm的话，外径做到24mm即可，两个耳板的外伸长度控制在25-30mm，耳板上的安装孔中心到主体圆柱轴线的距离要根据配套构件的摆动范围确定，避免摆动时构件和主体圆柱发生碰撞，通常这个中心距不小于20mm就能满足±30°的摆动角度需求。安装边界上，上部圆柱段如果是插入式安装，要预留足够的插入深度，通常插入深度不小于圆柱外径的1.2倍，保证连接的稳定性，耳板侧的安装空间要预留出销轴拆装的操作空间，

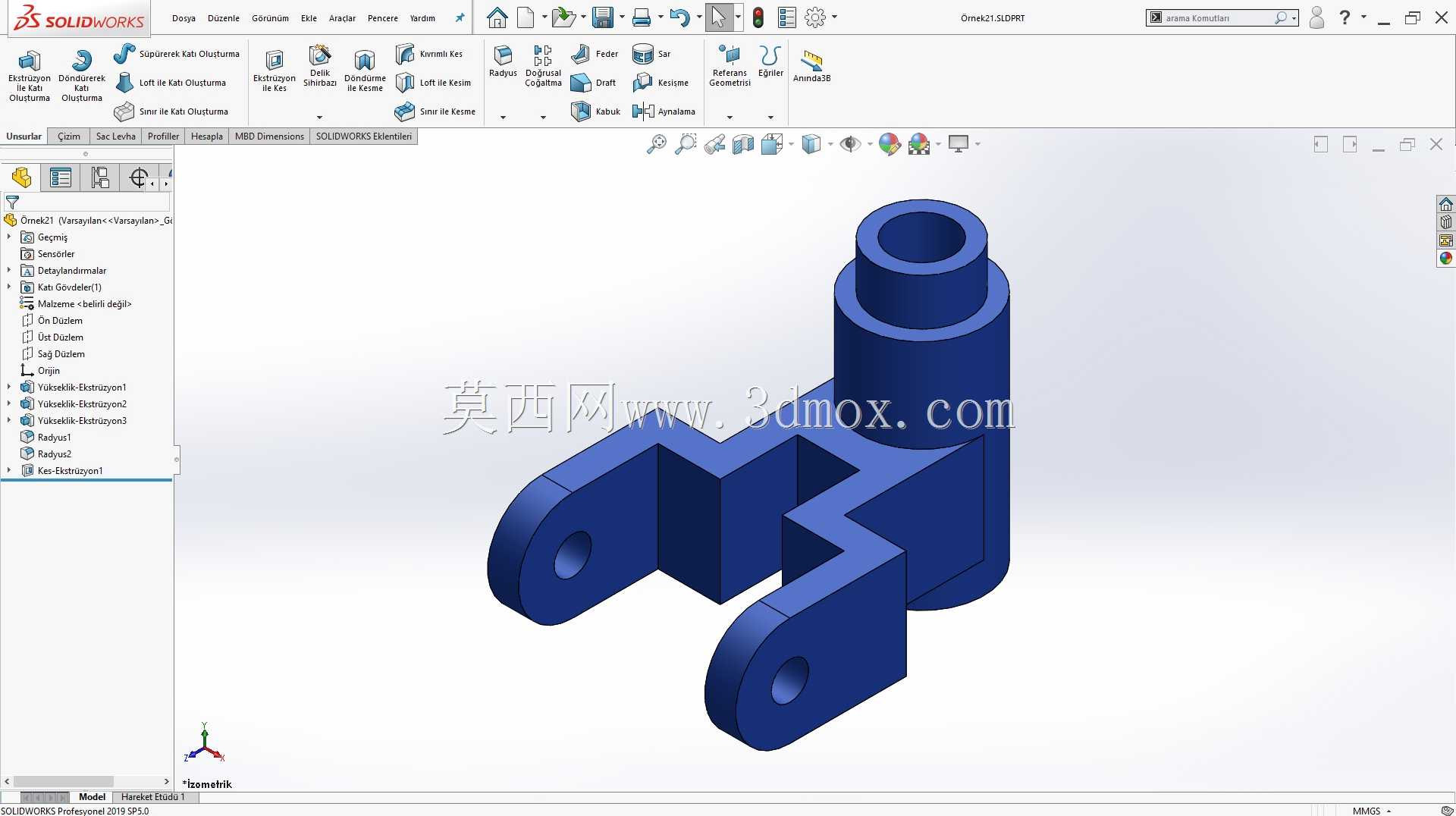

　　至少要留出比销轴长度多10mm的操作间隙，方便后期维护时拆卸更换销轴。零件的材质通常选用45号钢或者增强尼龙，重载工况下用45号钢做调质处理，硬度达到HB220-250即可，轻载、有防腐需求的工况可以用PA66加30%玻纤注塑成型，重量更轻也不会生锈。建模的时候要注意耳板孔的同轴度约束，两个孔要做同轴度配合检查，主体圆柱和耳板的连接圆角要做平滑过渡，不要出现尖锐棱角，中心内孔的两端要做C1的倒角，方便管线或者轴件穿入，耳板上的安装孔两端也要做C0.5的倒角，去除毛刺，避免装配时割伤操作人员或者刮损销轴表面。这类零件在实际使用中，通常会在耳板孔内压入铜套或者自润滑轴套，降低转动时的磨损，延长使用寿命，上部空心段如果是作为转动副使用，也可以在外圆上加工油槽，定期加注润滑脂，减少转动阻力。
