带弧形卡口的立式安装金属固定构件

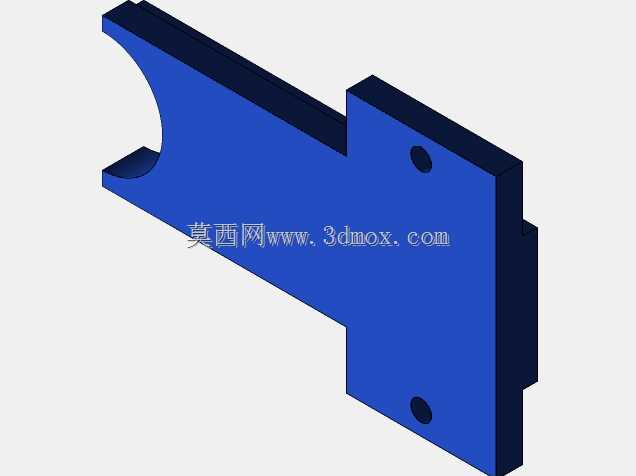

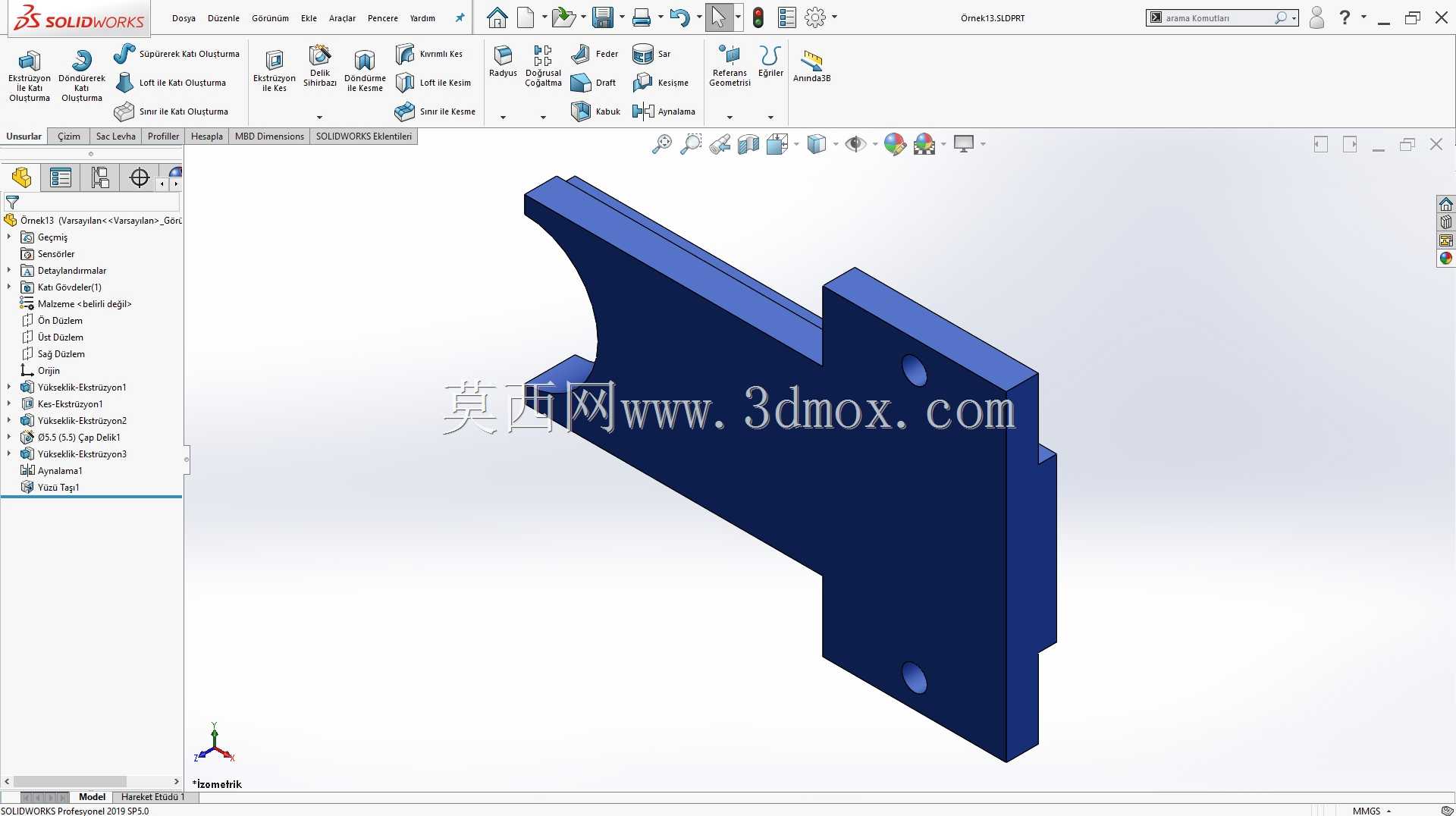

　　该构件属于设备配套的定位固定类五金零件，主要应用在轻工输送线侧边导向、小型工装夹具的工位挡停、非标自动化设备的杆件限位场景中，日常工况下承担径向限位与轴向承托的双重作用，避免配套的圆柱杆件或轴类零件在运行过程中出现径向窜动、轴向移位的问题。从结构设计逻辑来看，构件整体采用一体化切削成型思路，主体为等厚度的立式板状基座，基座上预留两个同轴的沉头安装孔，孔位间距按照常规工业铝型材的槽口间距匹配设计，安装时可直接通过内六角螺栓将构件锁紧在型材框架或设备立板上，沉头结构能够保证螺栓头完全没入构件表面，不会突出平面干涉其他运动部件的运行轨迹。构件一侧延伸出带内凹弧形卡口的支撑臂，卡口的圆弧半径经过尺寸校核，

　　能够与对应直径的圆柱杆件形成半包覆贴合，接触区域预留0.1mm的装配间隙，既可以保证杆件装入时的顺畅度，也能避免间隙过大导致的杆件晃动问题；支撑臂与主体基座的衔接位置做了等半径圆角过渡，没有尖锐的应力集中棱角，在承受杆件传递的侧向冲击力时，应力能够沿着圆角区域均匀分散，不会出现衔接处断裂的失效问题。从安装边界来看，构件整体厚度控制在8mm，安装后突出安装基准面的总高度为42mm，卡口最低点距离安装底面的高度为18mm，横向总宽度为36mm，在设备布局时不需要预留过大的安装空间，能够适配紧凑排布的工位结构。构件的背面设计有两道平行的定位凸棱，凸棱高度为1mm，宽度与工业铝型材的槽宽完全匹配，安装时可以先将凸棱卡入型材槽内完成预定位，

　　不需要人工手扶对准孔位即可直接拧入螺栓，能够大幅提升现场装配的效率，同时凸棱结构还能承担部分侧向剪切力，降低螺栓承受的剪切载荷，延长连接结构的整体使用寿命。在实际应用场景中，这类构件常成对使用，两个构件的弧形卡口对合后即可形成完整的圆形限位孔，对穿过的导杆、料管或者小型传动轴进行径向约束，相比传统的环形抱箍结构，这种单侧卡口的设计不需要拆卸杆件即可完成构件的安装与更换，在设备维护时能够大幅缩短停机检修的时间；如果是用于挡停工位，单个构件即可作为硬质挡块使用，弧形卡口能够卡在输送线侧边的圆形导向杆上，调整位置时只需要松开安装螺栓即可沿着导向杆滑动调整工位位置，调整到位后锁紧螺栓即可完成固定，不需要额外加工定位孔位，

　　适配多品种小批量生产的柔性生产线快速换型需求。细节设计上，构件所有外露棱边都做了0.5mm的倒角处理，既可以去除切削加工产生的毛刺，避免装配时划伤操作人员，也能减少杆件与卡口接触时的棱边刮擦，降低配套杆件表面的磨损速率；安装孔的孔位公差按照H7级精度加工，能够保证螺栓穿过时的同轴度，避免强行拧入螺栓导致的构件安装偏斜，保证卡口与杆件的贴合精度。
