带法兰内螺纹连接套筒结构设计

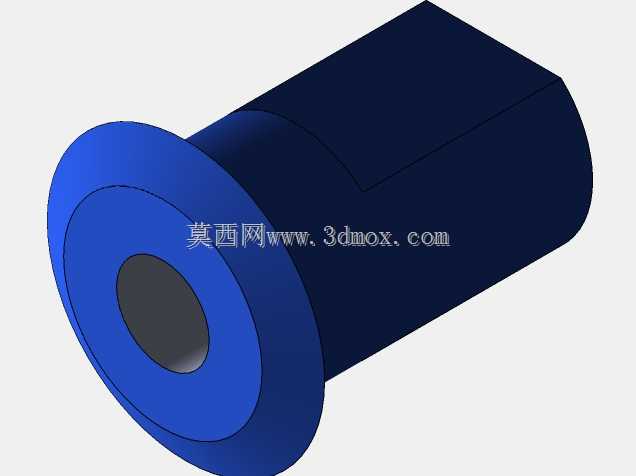

　　这类带法兰的内螺纹套筒，在轻工自动化输送线、小型工装夹具的定位锁紧环节应用十分普遍，很多时候会作为执行元件与安装基座之间的过渡连接件使用，承担轴向载荷传递、安装位置微调的核心作用。从结构上看，一端的法兰盘是安装定位的核心基准，法兰端面与安装面完全贴合后，可通过法兰盘上的均布安装孔完成周向固定，避免套筒在受轴向拉力或往复载荷时出现跟转、窜动问题；另一端的外圆柱段可直接插入对应安装基座的预制孔内，形成径向定位配合，配合公差通常选H7/h6的间隙配合，既保证安装时的顺畅性，又能控制径向晃动量在装配允许范围内。内螺纹段的设计是整个零件的功能核心，螺纹规格需要匹配对应连接杆件的外螺纹参数，螺纹有效旋合长度通常不小于螺纹公称直径的1.2倍，

　　保证螺纹连接的强度足够，不会在受冲击载荷时出现滑牙、脱开问题。设计时首先要确定安装边界：法兰盘的外径需要大于安装孔直径至少8mm，给安装螺栓留出足够的压紧面，避免螺栓头压在安装孔边缘造成应力集中；套筒整体的轴向长度需要结合安装空间的深度确定，要保证内螺纹完全旋合后，连接杆件的端部不会顶到螺纹孔底部，预留1-2个螺距的退刀间隙，同时外圆柱段插入基座的长度不能小于自身直径的1.5倍，保证径向支撑的稳定性。很多新手设计这类零件时容易忽略法兰根部的应力集中问题，直接做直角过渡，在受交变轴向载荷时很容易在根部出现断裂，实际建模时需要在法兰与圆柱段的衔接位置做R2-R5的圆角过渡，圆角大小根据零件整体尺寸调整，既不影响安装贴合，

　　又能有效分散应力。另外内螺纹的入口处需要做45度倒角，倒角深度约1个螺距，方便外螺纹件旋入时的对中，避免首牙螺纹被碰伤；法兰盘上的安装孔位置需要做锪平处理，保证螺栓头安装时与法兰面完全贴合，不会因为安装面的铸造或加工斜度造成螺栓偏斜，影响锁紧力的均匀性。这类零件的材料通常根据使用场景选择，普通无腐蚀的室内工况用45号钢调质处理即可，表面做发黑防锈；如果是有轻度腐蚀的食品、化工场景，可以换成304不锈钢，不需要额外表面处理；如果是对重量有要求的轻量化设备场景，也可以用6061铝合金做硬质阳极氧化，兼顾强度和减重需求。实际选型应用时，需要先核算螺纹连接的抗拉强度，结合设备运行时的最大轴向载荷，确定螺纹的公称直径和螺距，

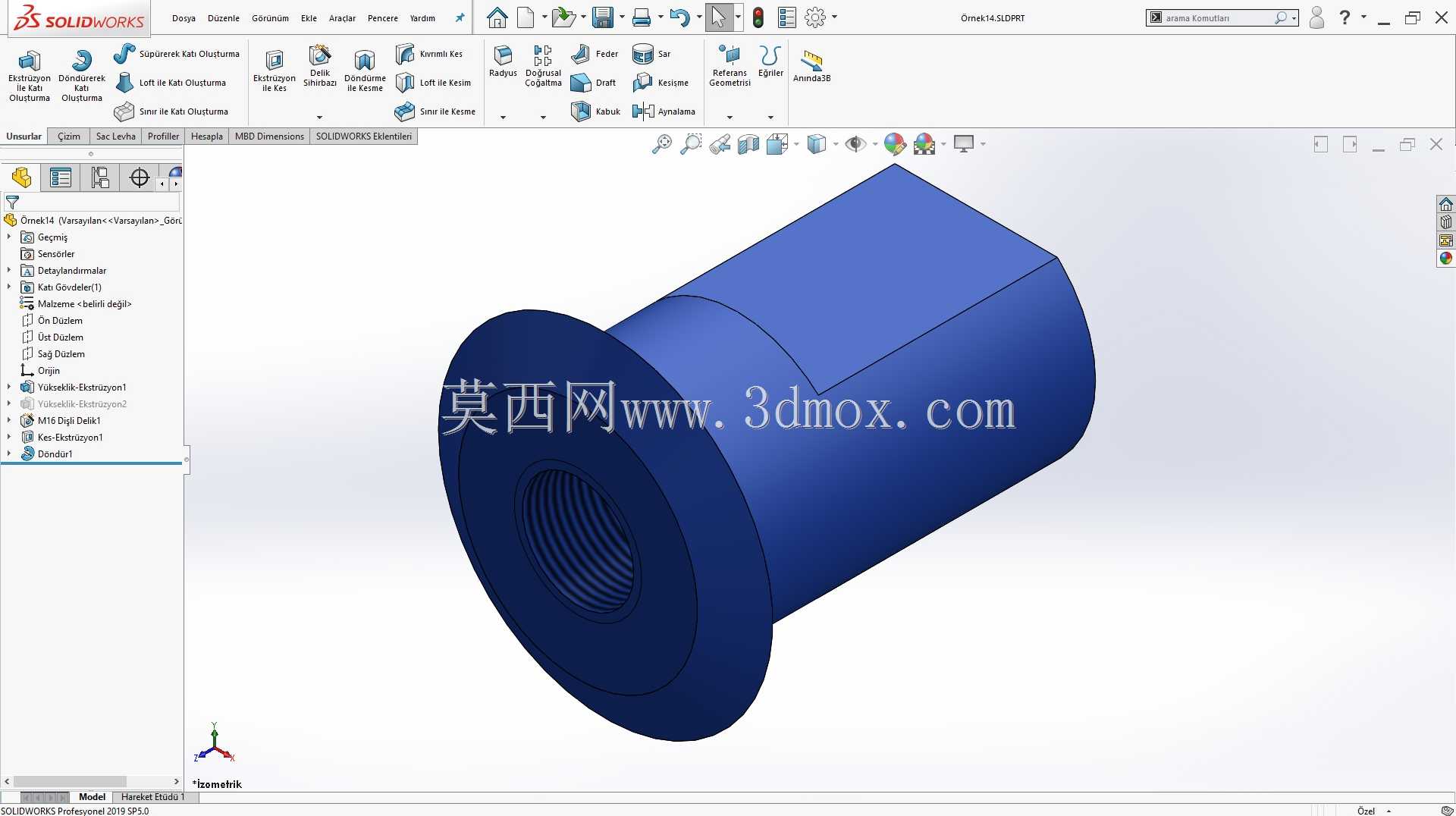

　　再根据安装基座的厚度确定套筒的插入段长度，最后根据安装螺栓的规格确定法兰盘的外径和安装孔的分布圆直径，整个零件的结构没有复杂曲面，建模时通过旋转凸台就能完成主体结构，再通过异形孔向导添加内螺纹和法兰安装孔，最后添加圆角、倒角等工艺特征即可，建模过程中需要注意各特征的先后顺序，避免出现特征失败的问题，尤其是螺纹孔的深度要和退刀槽位置匹配，不要出现螺纹加工到实体外部的错误。
