弧形带孔指向箭头结构件设计

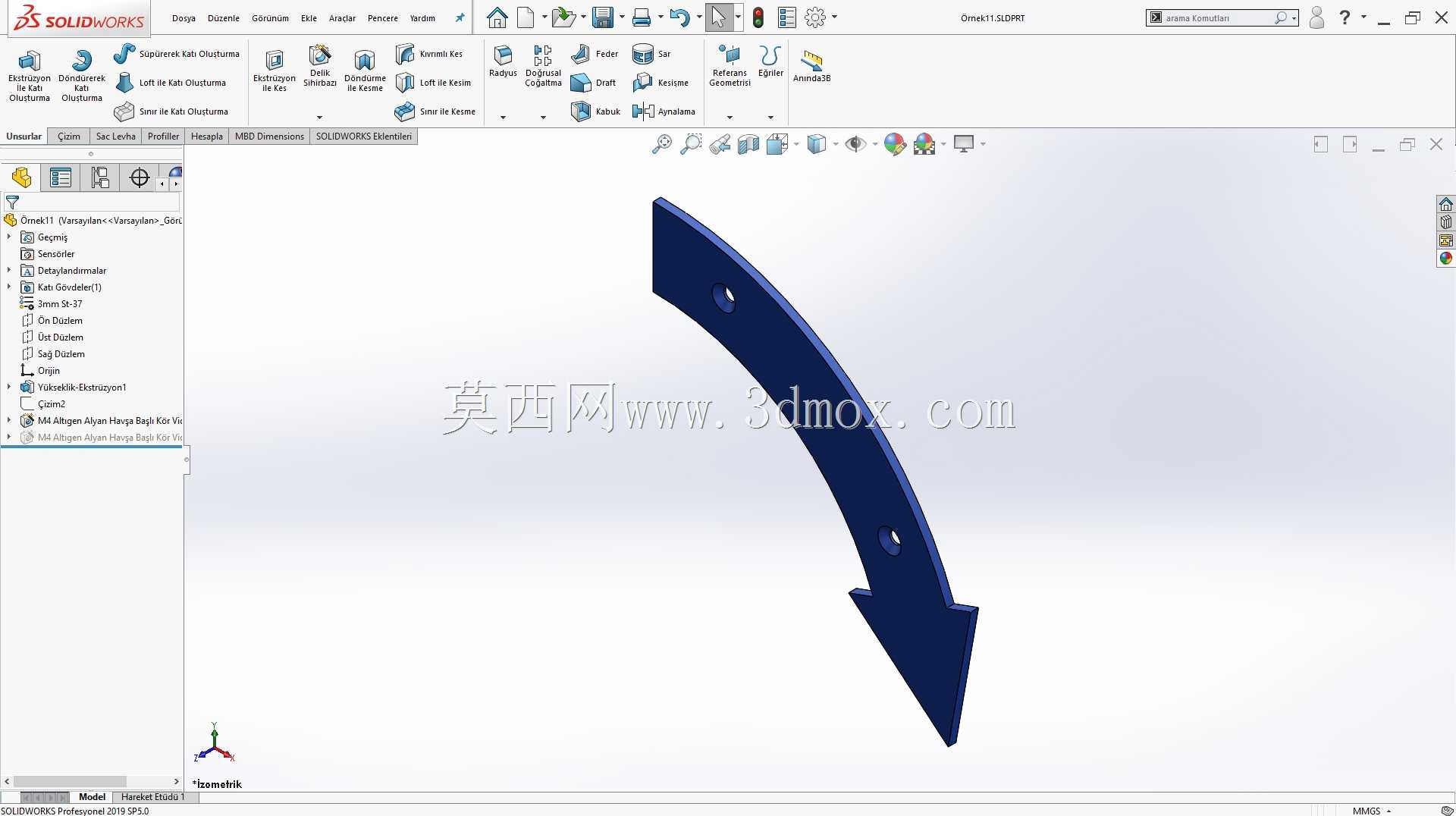

　　这款弧形带孔指向箭头结构件，在工业现场的标识导向、物料分拣定位、工装夹具对位场景中有着非常广泛的应用，很多自动化生产线的工位指引、料道流向标记、设备操作方向提示都会用到这类结构件，相比平面粘贴的标识牌，刚性结构的箭头件不会因为车间内的油污、粉尘附着出现标识模糊脱落的问题，也不会因为设备运行产生的振动出现移位，长期使用的可靠性更高。从结构设计逻辑来看，整体采用大曲率弧形过渡的长条形态，末端收窄为尖锐箭头造型，这种弧形走向不是单纯的外观造型选择，而是匹配安装基面的弧面轮廓做的适配设计，比如在圆形料道外侧、弧形防护栏、回转类设备的护罩表面安装时，弧形的基体可以完全贴合安装面，不需要额外做找平垫片，安装后不会出现局部翘边的问题，

　　箭头尖端的指向精度也更容易保证。结构上预留的两个安装孔，分别布置在弧形段的上部靠近安装起始端的位置，以及箭头根部靠近尖端的位置，这种双孔跨距布置的方式，能避免单孔安装出现的绕轴转动问题，安装时可以根据现场的指向需求，微调安装角度后再锁紧固定件，两个孔的孔径按照常用的十字盘头螺丝、内六角圆柱头螺丝的标准尺寸做适配，孔位周边做了轻微的沉台设计，锁紧后螺丝头不会突出结构件表面，避免刮蹭过往的物料或者操作人员的衣物。在实际功能层面，这类箭头件除了基础的方向指示作用，在一些轻型物料导向场景中，还可以作为导流挡边使用，比如小型零件在振动盘出料轨道上输送时，安装在轨道侧方的弧形箭头可以引导零件按照指定姿态进入下一工位，

　　箭头的尖端做了小圆弧倒钝处理，不会刮伤零件表面，也不会在安装调试过程中划伤操作人员。设计过程中对弧形段的曲率做了反复校核，既保证安装时的贴合度，也控制了整体的结构刚度，采用等厚度的板材加工时，弧形段不会因为自身应力出现回弹变形，加工时可以直接通过数控折弯或者线切割成型，不需要额外的成型模具，小批量制作的成本也比较可控。安装边界方面，整体结构的宽度控制在较窄的尺寸范围内，不会占用过多的安装空间，在设备的狭窄缝隙、护罩的边角位置都可以安装固定，箭头尖端的指向偏差控制在很小的范围内，即使远距离观察也能清晰识别指向位置，弧形段的背面做了平面度处理，和安装基面贴合后缝隙均匀，不会出现积尘积料的卫生死角，在食品加工、

　　医药生产这类对卫生要求较高的车间场景中使用时，也能满足日常清洁的要求。结构的厚度选择兼顾了刚性和轻量化需求，不会因为过薄出现受碰撞变形的问题，也不会因为过厚增加不必要的重量，安装后即使设备长期运行产生振动，固定螺丝也不容易出现松动，日常维护只需要定期检查螺丝的锁紧状态即可，不需要频繁更换标识件。在一些需要做颜色区分的场景中，结构件表面可以做喷塑、烤漆处理，不同颜色对应不同的流向或者操作提示，比如红色箭头代表紧急停止方向、绿色箭头代表正常运行流向，相比纸质标识的色彩耐久性更好，长期在车间的光照、温湿度变化环境下也不会出现褪色问题。
